MANUEL D'EMPLOI
FR

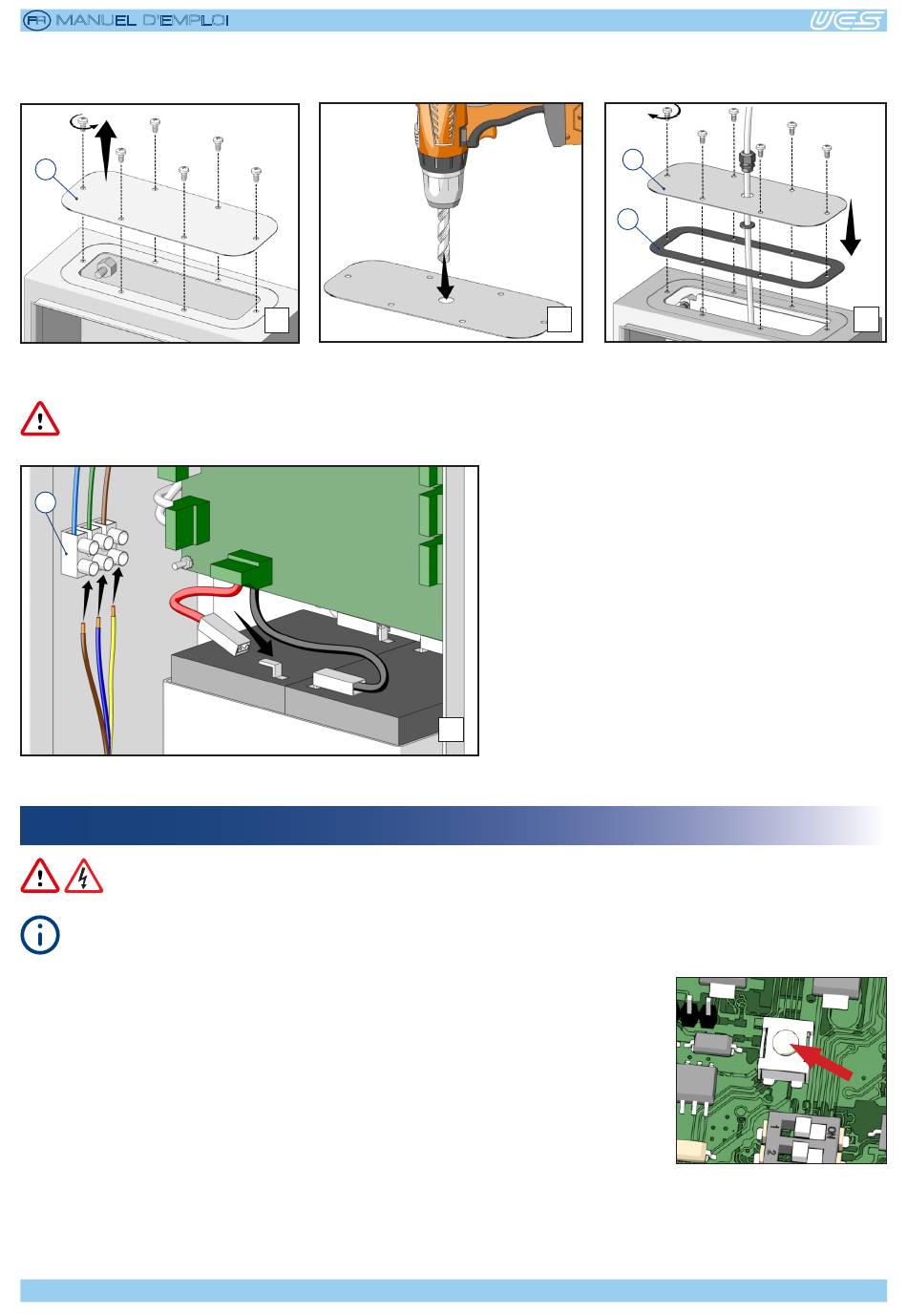

Tous les branchements électriques, y compris l'alimentation principale, doivent arriver à la centrale en passant à travers le couver-
cle. Pour ce faire, suivres les indications suivantes:
E
Enlever les vis de fixation du couvercle
"E".
Chaque câble doit entrer dans la centrale à travers un presse-étoupe adéquat (qui n'est pas fourni).
G
7.3 Calibrage
Dans cette phase la centrale est alimentée: il faut donc faire très attention.
Le calibrage doit être effectué seulement quand la centrale est dans sa configuration finale.
Une fois que l'installation sera terminée et tous les branchements auront été effectués (y com-
pris ceux concernant les batteries et l'alimentation du réseau), la centrale signalera, par le led
jaune fixe (leds rouge et vert éteints), la necessité d'un calibrage du circuit de tests des sorties
moteur. Vérifier l'opérativité correcte de la centrale et des moteurs, ensuite appuyer sur le
bouton CAL sur la carte. S'il n'y a ni erreur ni panne ou urgence, la centrale se mettra en état de
VEILLE, ce qui est indiqué par l'allumage du seul led vert fixe.
Doc. 85588U - Rév. 19/09/2019
7
Effectuer les trous sur le couvercle en
fonction de la quantité des câbles à
brancher.
10
14/32
E
F
8
Repositionner le couvercle "E" sur la boîte
en utilisant le joint "F" fourni.
Brancher le câble d'alimentation à la borne "G".
Brancher le câble rouge à la batterie.
9
Dess. 32367/c
