2.3. Spécifications techniques
-La batterie est fixée sur le caisson de ventilation, en amont de celui-ci.
-Caisson en tôle galvanisée. Accès par le dessus par couvercle démontable.
-Caisson isolé en mousse M1 ép.20mm.
-La batterie peut être installée dans le caisson avec piquages de raccordement d'un côté ou de
l'autre du caisson selon l'installation.
Puissance
Raccordement
6 kW
Toutes les valeurs indiquées dans le tableau ci-dessus correspondent a :
-Température entrée d'air : -5°C.
-Régime d'eau : entrée 70°C.
Afin d'éviter l'encrassement des résistances de la batterie, nous préconisons l'installatio
Afin d'éviter l'encrassement des résistances de la batterie, nous préconisons
Afin d'éviter l'encrassement des résistances de la batterie, nous préconisons
Afin d'éviter l'encrassement des résistances de la batterie, nous préconisons
systématique d'un caisson filtre CFG en amont de celle
systématique d'un caisson filtre CFG en amont de celle- - - - ci. ci. ci. ci.
systématique d'un caisson filtre CFG en amont de celle
systématique d'un caisson filtre CFG en amont de celle
3. INSTALLATION / MONTAGE DU PRODUIT
Pour accéder aisément à tous les composants et faciliter l'entretien, il est nécessaire de laisser
libre un espace minimal de 400mm au dessus du couvercle.
Livrée, la batterie est montée dans une position. Selon l'installation, le raccordement peut se
faire soit d'un côté ou de l'autre du caisson.
IL est possible de retourner la batterie eau chaude, pour avoir les piquages sur le côté
désiré.
Dévisser les 4 vis ¼ tour du couvercle.
Retirer le couvercle.
Retirer sur les côtés du caisson les 8 vis à tôle des plaques d'obturation.
Retirer les 2 vis HM5 maintenant la batterie.

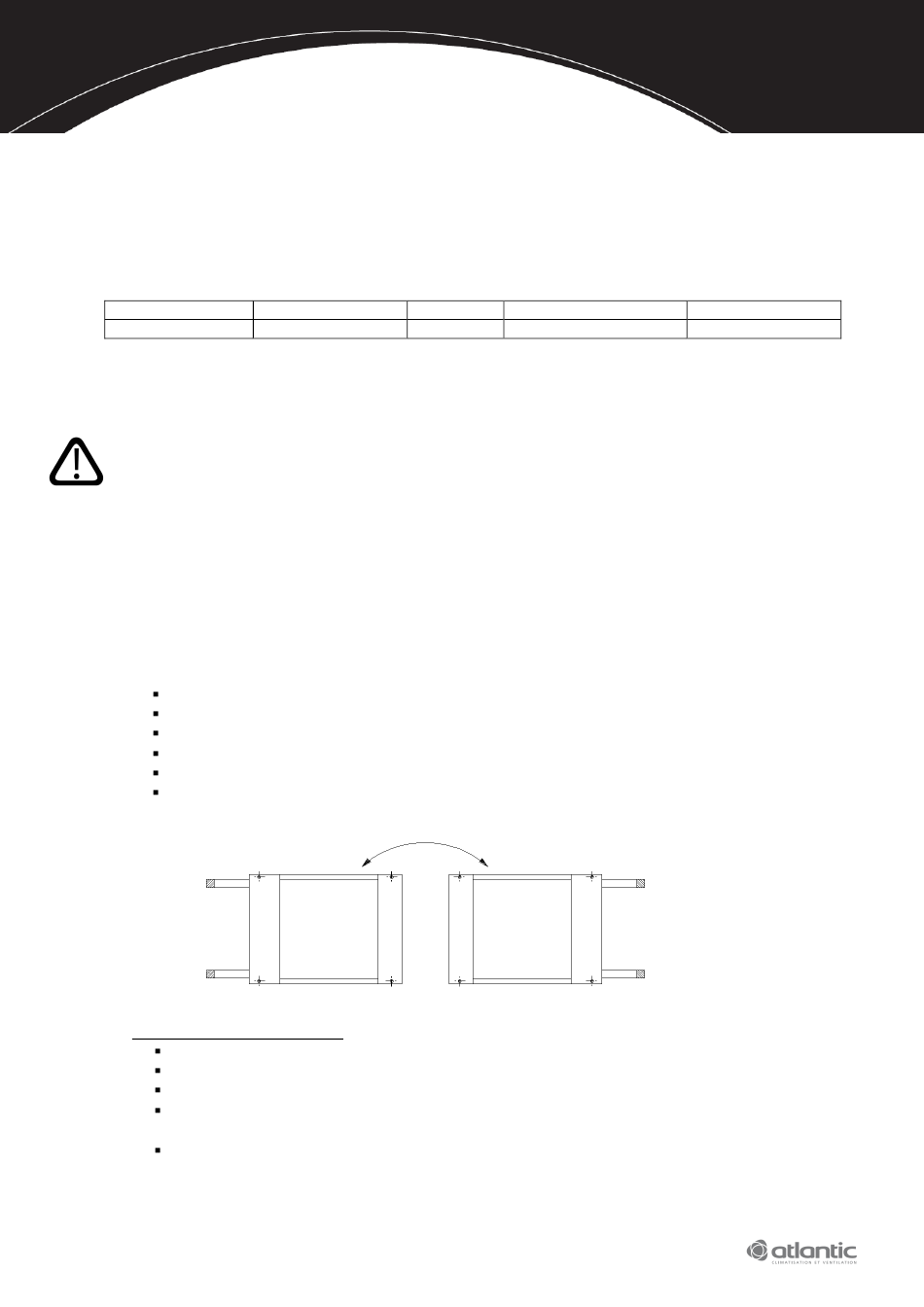

Retirer la batterie, la faire pivoter (voir ci-contre) et la remettre en place.
Refaire toutes les opérations décrites précédemment en sens inverse.
INSTALLATION DU CAISSON.
INSTALLATION DU CAISSON.
INSTALLATION DU CAISSON.
INSTALLATION DU CAISSON.
Percer les trous pour la fixation du caisson (Voir chapitre Dimensions / Plans)
Accoler la batterie électrique au caisson de ventilation.
Utiliser les entretoises et les vis fournies pour solidariser l'ensemble.
Fixer le caisson filtration à l'aide de vis ou goujons M6. (Les éléments de fixation ne
sont pas fournis.)
Effectuer le raccordement hydraulique.(Voir chapitre raccordement hydraulique).
Débit d'eau
1/2"
300 l/h
sortie 50°C.
Pertes de charges sur eau
0.5m/Colonne d'Eau
Poids sans eau (kg)
7.2
l'installation n n n
l'installatio
l'installatio
3
