SUNGATES EASY JAVA Notice D'emploi Et Liste Des Pièces Détachées page 14

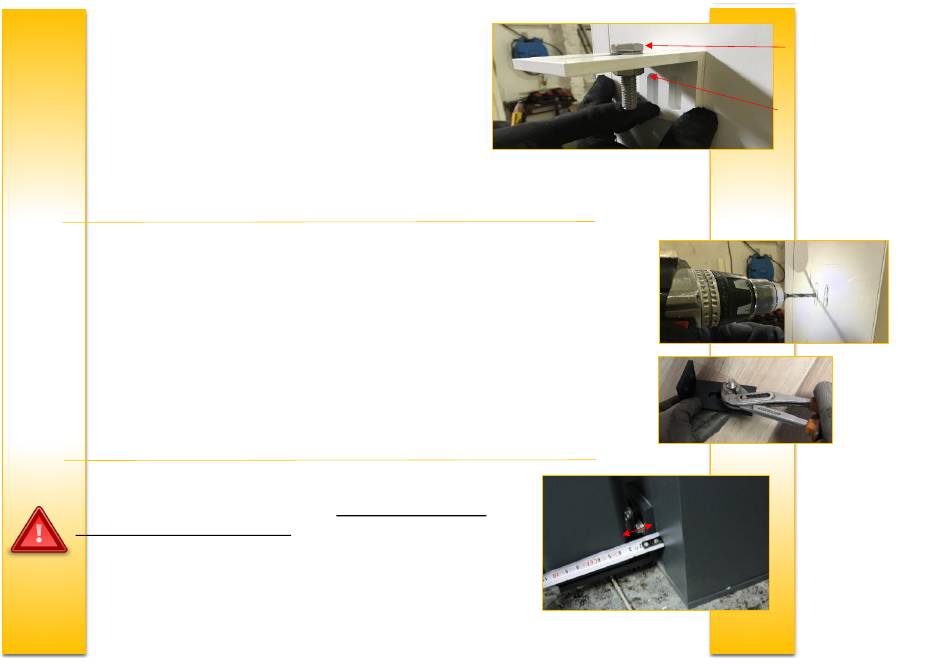

Etape 20 - Positionnez le battant.
Préparez au préalable le gond haut : 1 rondelle et 1 boulon (au-
dessus) puis la 2ème rondelle, l'écrou sans le palier alu (en-
dessous).
Positionnez le battant dans le gond en bas et callez-le
avec une calle en bois d'environ 35 mm.
Positionnez le gond haut sur le pilier (au centre) et l'axe du gond (boulon) dans le palier du bouchon haut du battant.
Vérifiez l'aplomb du battant et repérez les trous de fixation du gond sur le pilier. Retirez le battant et la visserie du gond.
Etape 21 - Fixez le gond haut avec les fixations adaptées au matériau du pilier.
Percez au centre des trous lumière repérés au préalable, de manière à faire les réglages si nécessaire.
Vissez le gond haut au pilier (fixations non fournies).
Placez la rondelle et insérez le boulon dessus.
Placez la 2ème rondelle et vissez l'écrou dessous.
Insérez le palier alu et serrez-le légèremement avec une pince afin de le maintenir en place.
Etape 22 - Repositionnez le battant dans les gonds et effectuez
un premier réglage de manière à avoir un jeu de 30 mm entre
le montant du portail et le pilier.
La lumière au niveau des gonds permet de régler le jeu entre le montant et
le pilier de 20 à 50 mm (voir "Les côtes de votre installation ... La largeur"
PAGE 6).
Photos non contractuelles
1 rondelle +
1 boulon
1 rondelle +
1 écrou
Réglage possible
30 mm
de 20 à 50 mm
entre le montant
du portail et le
pilier.
