SUNGATES EASY JAVA Notice D'emploi Et Liste Des Pièces Détachées page 13

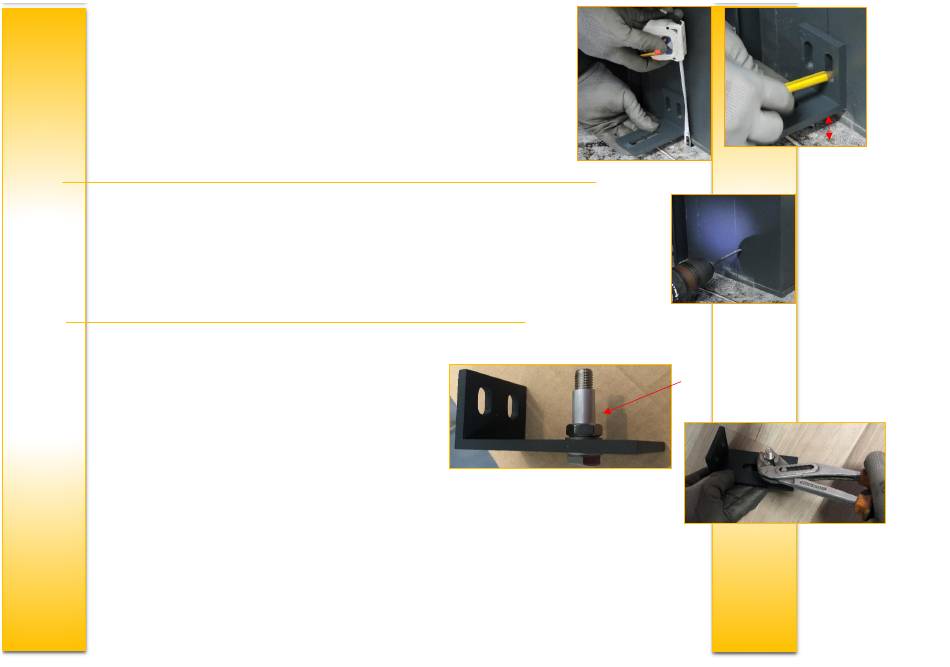

Etape 17 - Pour la pose, fixez les gonds au 1er pilier (fixations non fournies).
La visserie de fixation dépend du matériau de vos piliers (alu, pierre ...).
Placez le gond bas au centre du pilier et à environ 20 mm du sol.
Repérez les trous lumière au crayon de papier sur le pilier.
Etape 18 - Percez au centre des trous lumière repérés au préalable, de manière à faire
les réglages si nécessaire.
Etape 19 - Fixez le gond bas avec les fixations
adaptées au matériau du pilier.
Préparez au préalable le gond bas : 1 rondelle et 1 boulon (en-
dessous) puis la 2ème rondelle, l'écrou et le palier (au-dessus).
Serrez légèrement le palier alu avec une pince pour le maintenir
au boulon. Si nécessaire, vous pourrez ensuite le dévisser.
Vissez le gond au pilier en vérifiant la hauteur par rapport au sol, à environ20 mm du sol (fixations non fournies).
Photos non contractuelles
1 rondelle + 1 écrou
+ 1 palier alu dessus
1 rondelle + 1 boulon dessous
20 mm
Serrez le palier alu pour
le maintenir au boulon
