CARACTERISTIQUES D'INSTALLATION
Generator
Bypass
cooling water out
KIT ANTI-SIPHON 3/4" (20 mm)
pour Whisper 12 Ultra Triphasé

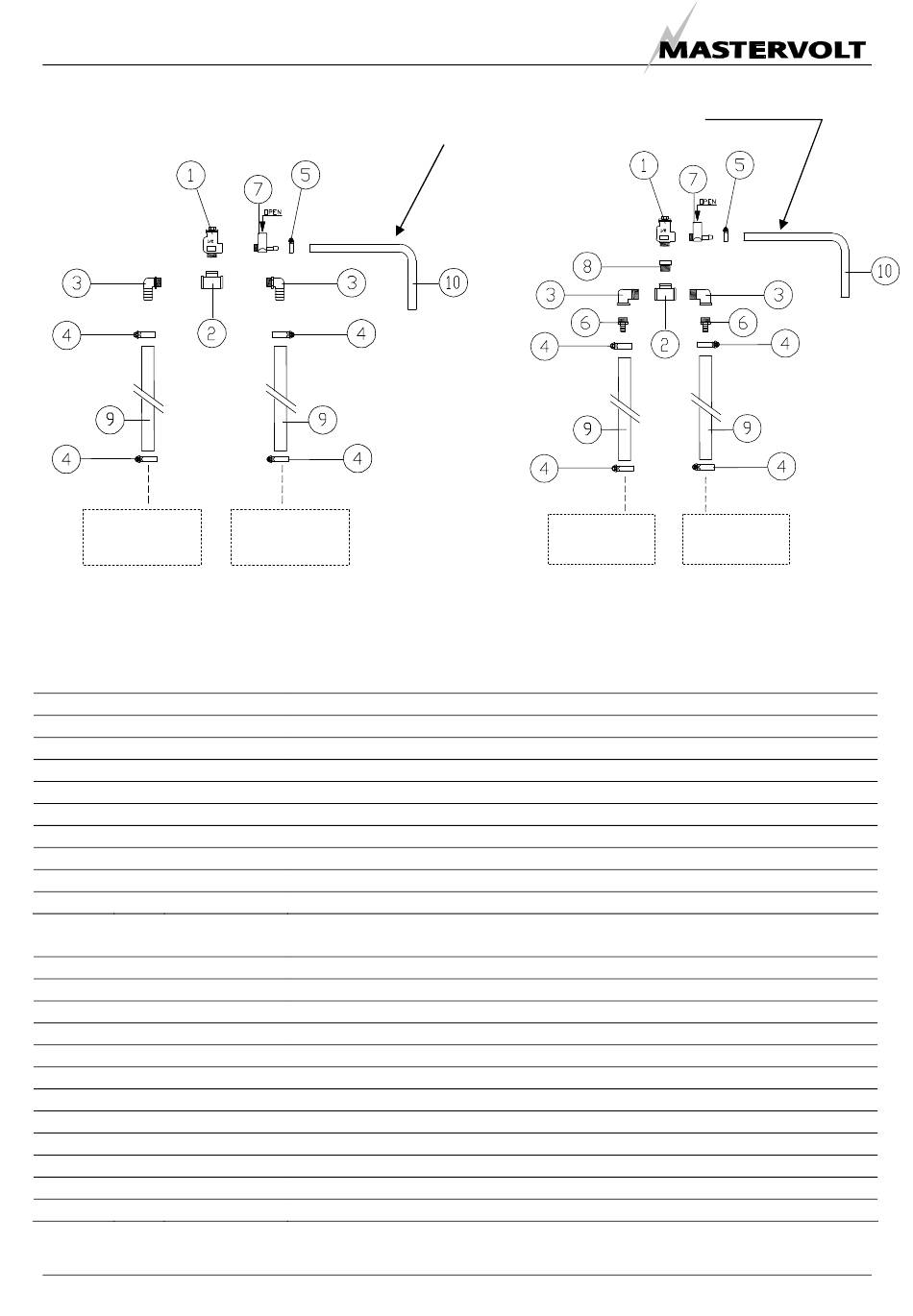

Figure 25: Matériel d'installation système d'évacuation d'air
KIT ANTI-SIPHON 3/4" (20 mm) pour Whisper 12 Ultra Triphasé
No Qté Référence
1 1 50230001
2 1 50221042
3 2 50221031
4 4 50221502
5 1 50221522
7 1 50230002
9 3m 50220056
10 1.5m 50220054
TOTAL 50230212
KIT ANTI-SIPHON 1" (25 mm) pour Whisper 16 Ultra Triphasé
No Qté Référence
1 1 50230001
2 1 50221043
3 2 50221083
4 4 50221503
5 1 50221522
6 50221008
7 1 50230002
8 1 50221102
9 3m 50220050
10 1.5m 50220054
TOTAL 50230222
22
Ces conduits d'évacuation doivent descendre.
Generator
Bypass
cooling water in
Désignation
Valve anti-siphon
Raccord T 1/2"
Coude mâle avec conn.durite 1/2x20
Colliers de serrage 22-30 mm
Colliers de serrage 10-16
Raccord T Valve anti-siphon
Durite arrivée eau 20x28 mm
Durite arrivée eau 10x16mm
KIT ANTI-SIPHON 3/4" (20 mm)
Désignation
Valve anti-siphon
Raccord T 3/4"
Coude mâle avec conn.durite 3/4"
Colliers de serrage 25-45 mm
Colliers de serrage 10-16
Connexion mâle durite 3/4x25
Raccord T Valve anti-siphon
Réducteur droit 3/4-1/2
Durite arrivée eau 25x33mm
Durite arrivée eau 20x28 mm
KIT ANTI-SIPHON KIT 1" (25mm)
Copyright © 2008 Mastervolt / Octobre 2008 / WHISPER 12/16 ULTRA - Triphasé / FR
L'eau doit pouvoir s'écouler librement.
Generator
Bypass
cooling water out
KIT ANTI-SIPHON 1" (25 mm)
pour Whisper 16 Ultra Triphasé
Generator
Bypass
cooling water in
