Composants D'installation - Mastervolt Whisper 12 Ultra Manuel D'installation

2.5

COMPOSANTS D'INSTALLATION

KIT ENTREE EAU 3/4" (20 mm)
pour Whisper 12 Ultra Triphasé

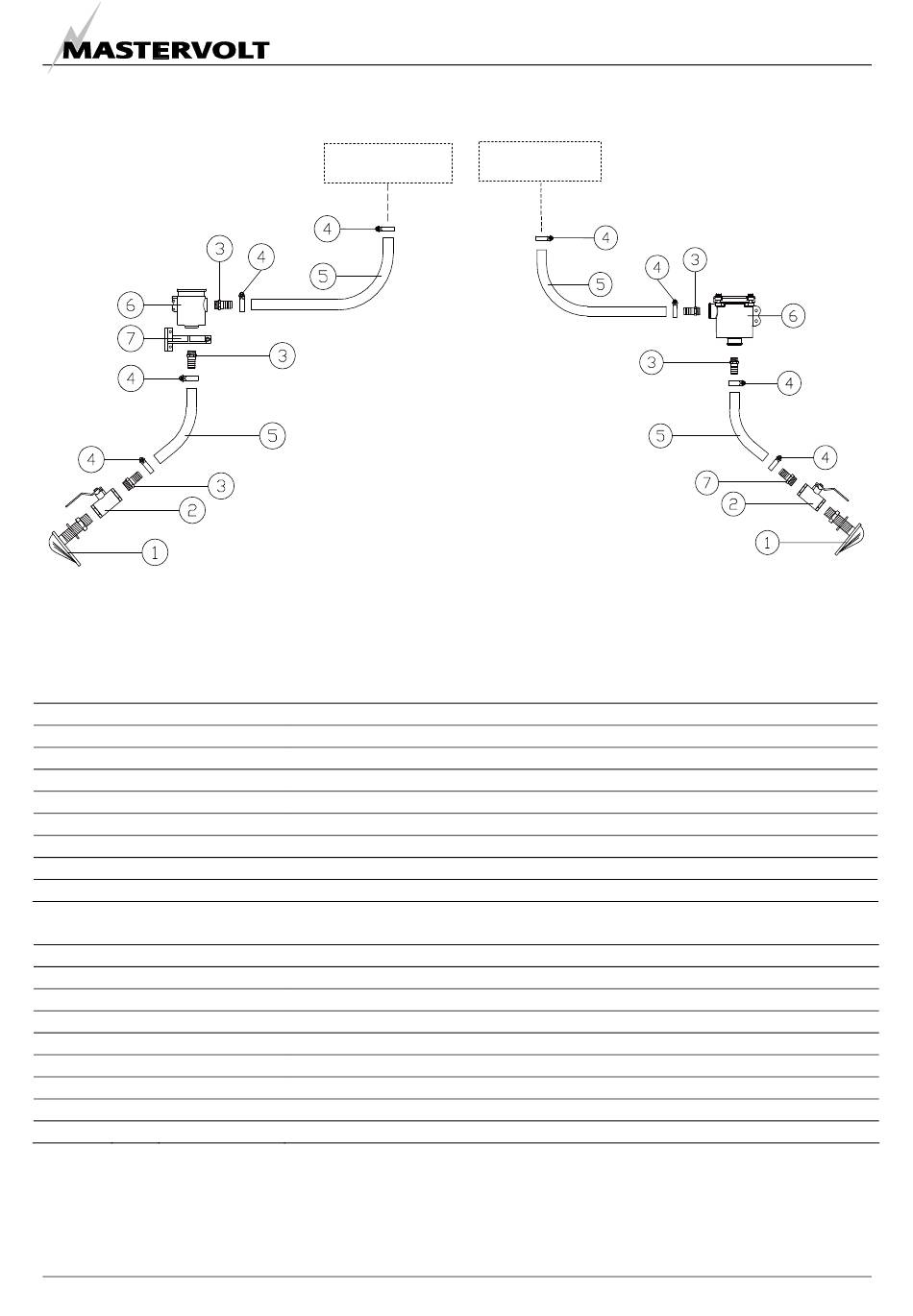

Figure 24: Matériel d'installation alimentation en eau
KIT ENTREE EAU 3/4" (20 mm) pour Whisper 12 Ultra Triphasé
No Qté Référence
1 1 50230052
2 1 50230042
3 3 50221004
4 4 50221502
5 3m 50220056
6 1 50230062
7 1 50230067
TOTAL 50230211
KIT ENTREE EAU 1" (25 mm) pour Whisper 16 Ultra Triphasé
No Qté Référence
1 1 50230053
2 1 50230043
3 2 50221008
4 4 50221503
5 3m 50220050
6 1 50230061
7 1 50221010
TOTAL 50230221
FR / WHISPER 12/16 ULTRA Triphasé / Octobre 2008 / Copyright © 2008 Mastervolt
Generator
cooling water inlet
Désignation
Passe coque filtre 3/4"
Vanne à rotule actionnée par levier FF 3/4"
Connexion mâle durite 3/4x20
Colliers de serrage 22-30 mm
Tuyau d'eau de refroidissement 20x28 mm
Filtre en laiton nickele raccord 3/4"
Crochet de montage filtre à eau 1158
KIT ENTREE EAU 20 mm
Désignation
Passe coque filtre 1"
Vanne à rotule actionnée par levier FF 1"
Connexion mâle durite 3/4x25
Colliers de serrage 25-35 mm
Tuyau d'eau de refroidissement 25x33mm
Filtre en laiton nickele raccord 3/4"
Raccords mâle 1"x25
KIT ENTREE EAU 25 mm
Generator
cooling water inlet
KIT ENTREE EAU 1" (25 mm)
pour Whisper 16 Ultra Triphasé
CARACTERISTIQUES D'INSTALLATION
21
