ATNOR 2575R Notice De Montage

ATNOR 183, rue Anatole France - B.P.417 - 59464 Lomme Cedex - Tél 03.20.09.54.54 - Télécopieur 03.20.92.21.14
Code APE 3113 - S A au capital de 15.000euros - Siret 339 252 843
RENAULT REFERENCE : 2575R
Laguna 3 berline Depuis 10/2007 MR : 1500 kg
coupé Depuis 10/2008 MS : 75 kgs
CLASSE :A50X
N° HOMOLOGATION : e9*94/20*8200*00
Notice de montage

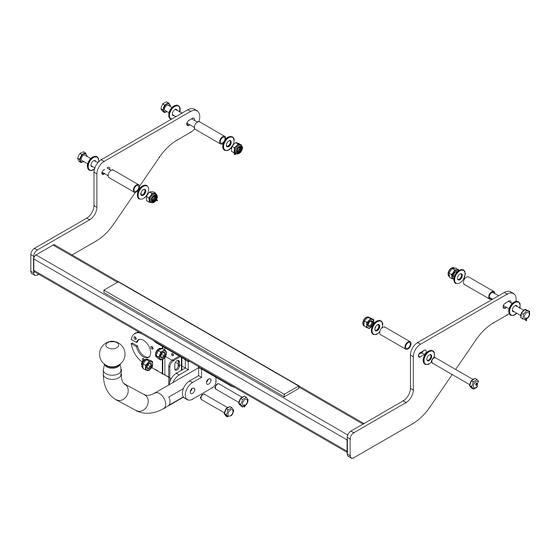

Kit de montage (voir schéma de montage):
Un attelage composé d'une partie principale et d'un sac comprenant : une notice de montage, un
sachet de visserie détaillé ci-dessous, une quille référence A348R, un cache boule, un support et
son faisceau électrique 7 broches.
Visserie de montage :
 En A : 4 Vis H, M12x110 + 8 rondelles plates 12x32 + 4 entretoises 17x13x70 + 4 écrous
H,M12 nylstop.
 En B : 2 vis H, M12x70 + 2 écrous HM12 nylstop
Démontage pare-chocs :
 Aucun démontage pare-choc n'est nécessaire .Il faut néanmoins démonter le cache plastique
situé sous la voiture
Montage de l'attelage
:
Repérer les points de fixation de l'attelage : 2 sur chaque longeron, monter les vis comme sur le
schéma de montage sans oublier les entretoises. Monter le faisceau éléctrique et enfin la quille avec
la plaque d'homologation.
Important : La capacité de traction de l'attelage est égale au poids maximum autorisé par le
constructeur du véhicule. Vérifier le couple de serrage de la visserie après 100 km de traction.
Les préconisations de montage d'Atnor ne peuvent en aucun cas prédominer aux préconisations du
constructeur de l'automobile.
GL le 19 03 2010
