Guide de démarrage rapide iVu TG
2. Réglez les paramètres Minimum Pass Count (Décompte minimum de pièces acceptables) et
Maximum Pass Count (Décompte maximum de pièces acceptables) selon les besoins. Dans
la démo, ils sont tous les deux réglés sur 6, car l'inspection doit trouver six lettres.
5. Testez la totalité de la plage des échantillons acceptables et non acceptables pour vous assurer que le capteur ac-
cepte les pièces acceptables et rejette les pièces non acceptables. La coche verte en haut à gauche indique que
l'inspection est acceptable.
6. Pour terminer le réglage de l'application de tache, réglez le déclenchement selon l'application.
Remarque: L'apprentissage à distance ne fonctionne pas avec le type de capteur de tache.

Configuration d'un capteur de contour

L'application de démo montre la façon dont le capteur, lorsqu'il est configuré comme un capteur de contour, peut accepter
ou rejetée des pièces en fonction du nombre de pixels de contour détectés par le capteur dans la ROI.
Commencez le réglage avec une pièce acceptable. Normalement, chaque pièce à tester sera centrée dans le champ de vi-
sion (FOV).

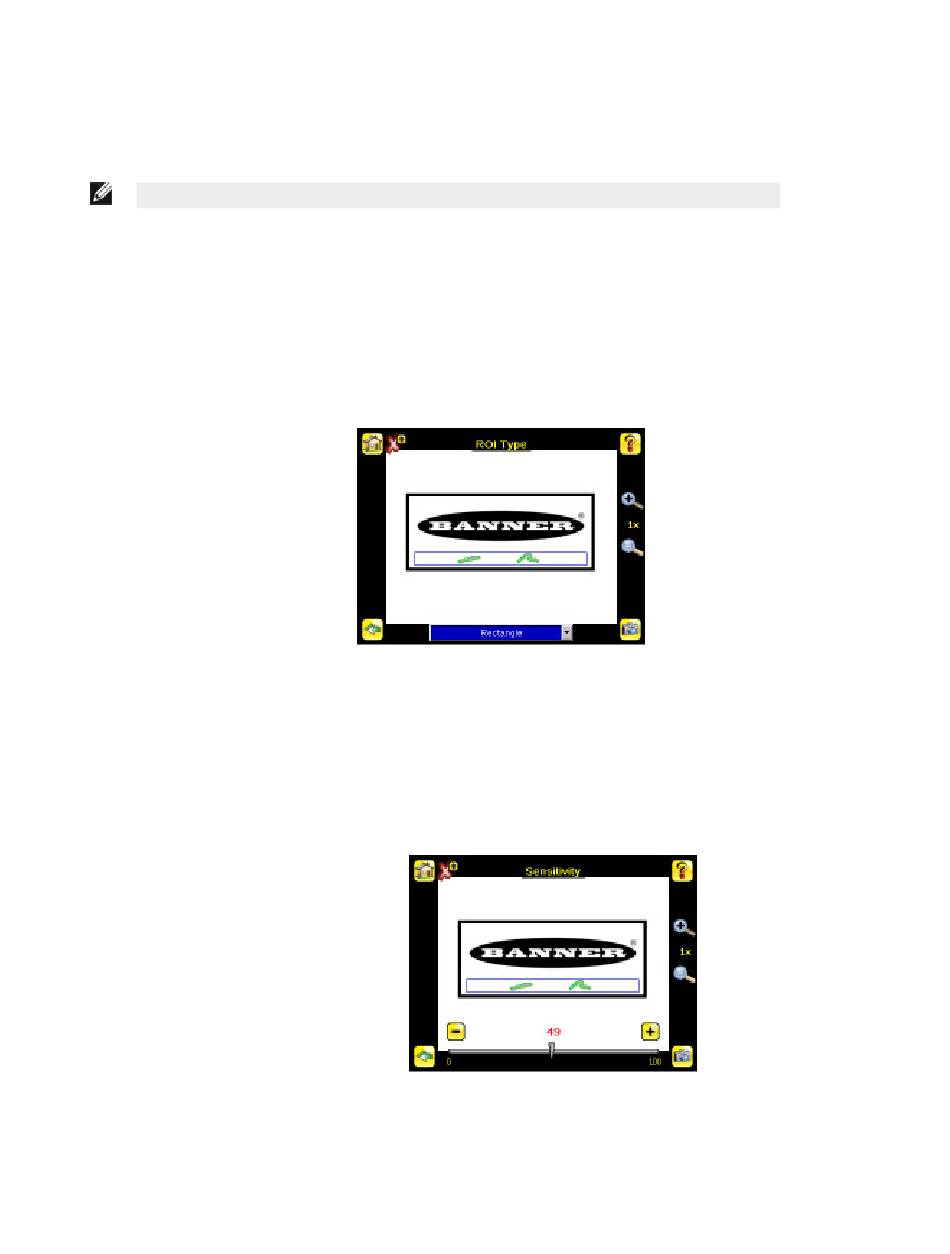

1. Réglez la région d'intérêt (ROI). Redimensionnez la ROI de manière à ce qu'elle englobe juste la caractéristique
d'intérêt. Dans l'exemple de démo de contour, la caractéristique d'intérêt comprend les deux formes irrégulières
sous le logo Banner.
2. Réglez les paramètres du capteur en cliquant dans la ROI, puis cliquez sur le bouton avec le nom du capteur.
• Réglez le paramètre Sensitivity (Sensibilité). La sensibilité sert à affiner la précision de détection de con-
tours ou d'autres bords dans la ROI par le capteur. La valeur de sensibilité sert à tenir compte des varia-
tions de lumière qui pourraient avoir une incidence sur la précision de détection des bords par le capteur.
L'échelle de sensibilité va de 0 à 100, 0 correspondant à la sensibilité minimale, et 100 à la sensibilité maxi-
male. Si vous la réglez près de 0, le capteur détectera uniquement les bords marqués avec un fort con-
traste. Si vous la réglez près de 100, le capteur détectera les bords à faible contraste ou flous, et risque
d'être instable.
1. Sélectionnez Main Menu (Menu principal) > Inspection, et cliquez sur l'option Sensitivity
(Sensibilité).
2. Utilisez le curseur en bas de l'écran pour régler la sensibilité en vérifiant parallèlement le nombre de
bords détectés par le capteur.
3. Cliquez sur le bouton de déclenchement en bas à droite de l'écran pour vérifier comment le capteur
détecte des bords sur d'autres images, et réglez si nécessaire.
