Électrovanne D'égalisation Et Flexibles - Cascade HFC Manuel De L'opérateur

I
NSTALLATION
ÉLECTROVANNE D'ÉGALISATION/VANNE D'INTENSIFICATION ET FLEXIBLES
AVERTISSEMENT : avant de retirer les conduites
ou les composants hydrauliques, dépressuriser
le système hydraulique. Couper le contact du
chariot et ouvrir le/les distributeurs auxiliaires du
chariot dans les deux sens à plusieurs reprises.
AVERTISSEMENT : Suivre l'ensemble des
pratiques de sécurité recommandées et
notamment celle consistant à enchaîner le mât
de levée libre à la traverse de levée normale
lorsque le mât est élevé.
1
Installer les raccords adaptateurs sur les ports HFC, TRUCK et
MAST de l'électrovanne d'égalisation. Installer l'électrovanne
d'égalisation sur le circuit de levage entre le distributeur
auxiliaire de levage et le distributeur de contrôle de descente
du mât.
REMARQUE : Pour les chariots ayant un débit hydraulique
inférieur ou égal à 18 GPM (68 l/min), installer les raccords
réducteurs.
2
Installer le flexible entre le port HOIST du distributeur auxiliaire
de levage et le port TRUCK de l'électrovanne d'égalisation.
3
Installer un flexible qui connecte le port MAST de
l'électrovanne d'égalisation au distributeur de contrôle de
descente du mât.
4
Vérifier que le flexible ne présente pas de points de pincement
et le fixer comme requis.
Vers le distributeur
de contrôle de
descente et le vérin
de levée libre du mât
Vérins du mât
Distributeur
auxiliaire
de levage
2
3

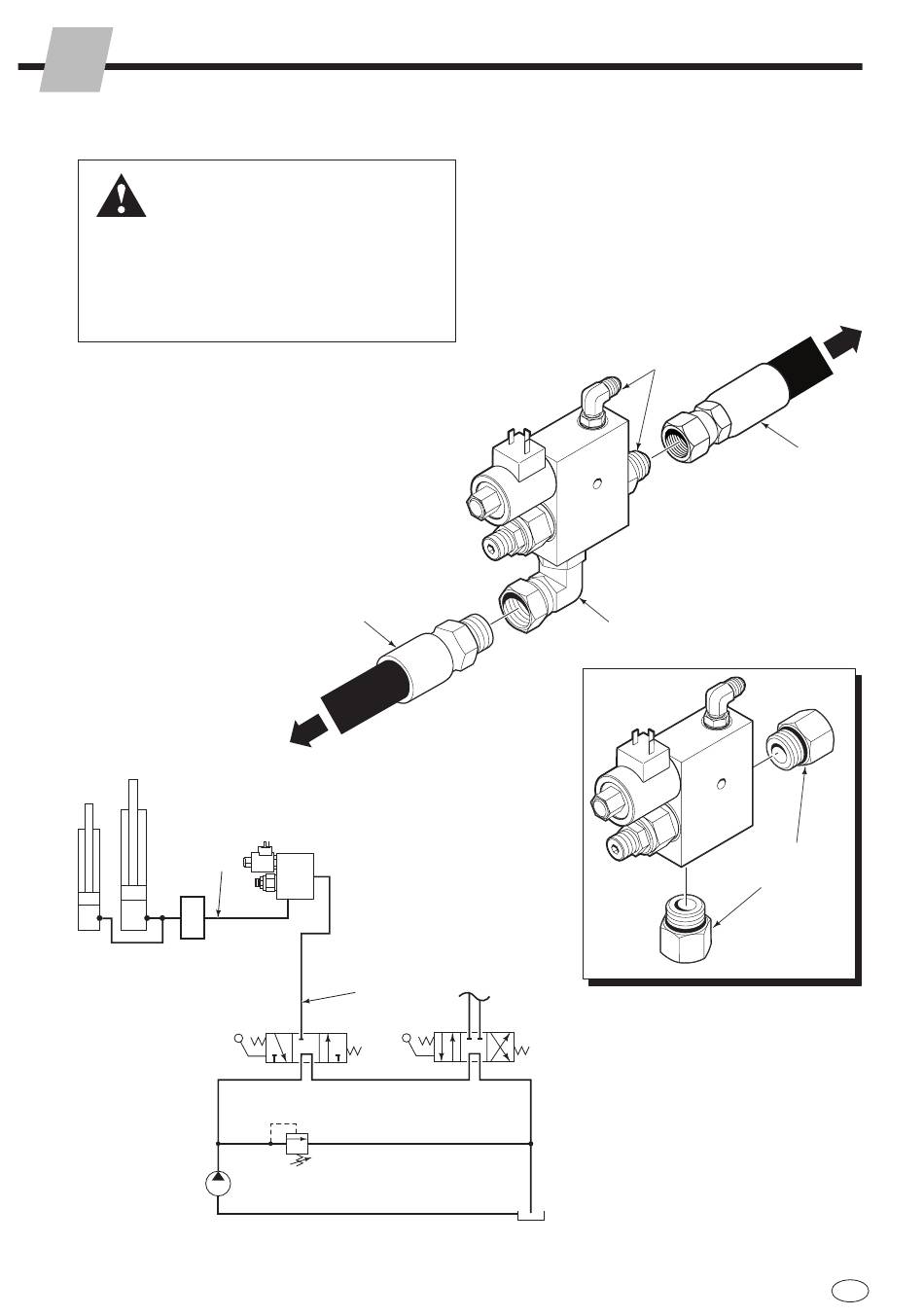

AC1897.eps
3
Électrovanne
d'égalisation
HFC
TRUCK
MAST
Distributeur
de contrôle
de descente 2
existant
Limiteur
de pression
du chariot
Pompe
hydraulique
du chariot
1
Électrovanne
d'égalisation
C
H F
K
U C
T R
S T
M A
1
Réservoir
du chariot
AC1898.eps
Vers le port HOIST
du distributeur
auxiliaire
2
C
H F
K
U C
T R
S T
M A
Installer les
raccords
réducteurs
(le cas
échéant)
6802876-R1 FR
