Tableau 17. Légende des connecteurs inférieurs de la carte principale (suite)
Lettre
Description
T
Bouton de réinitialisation

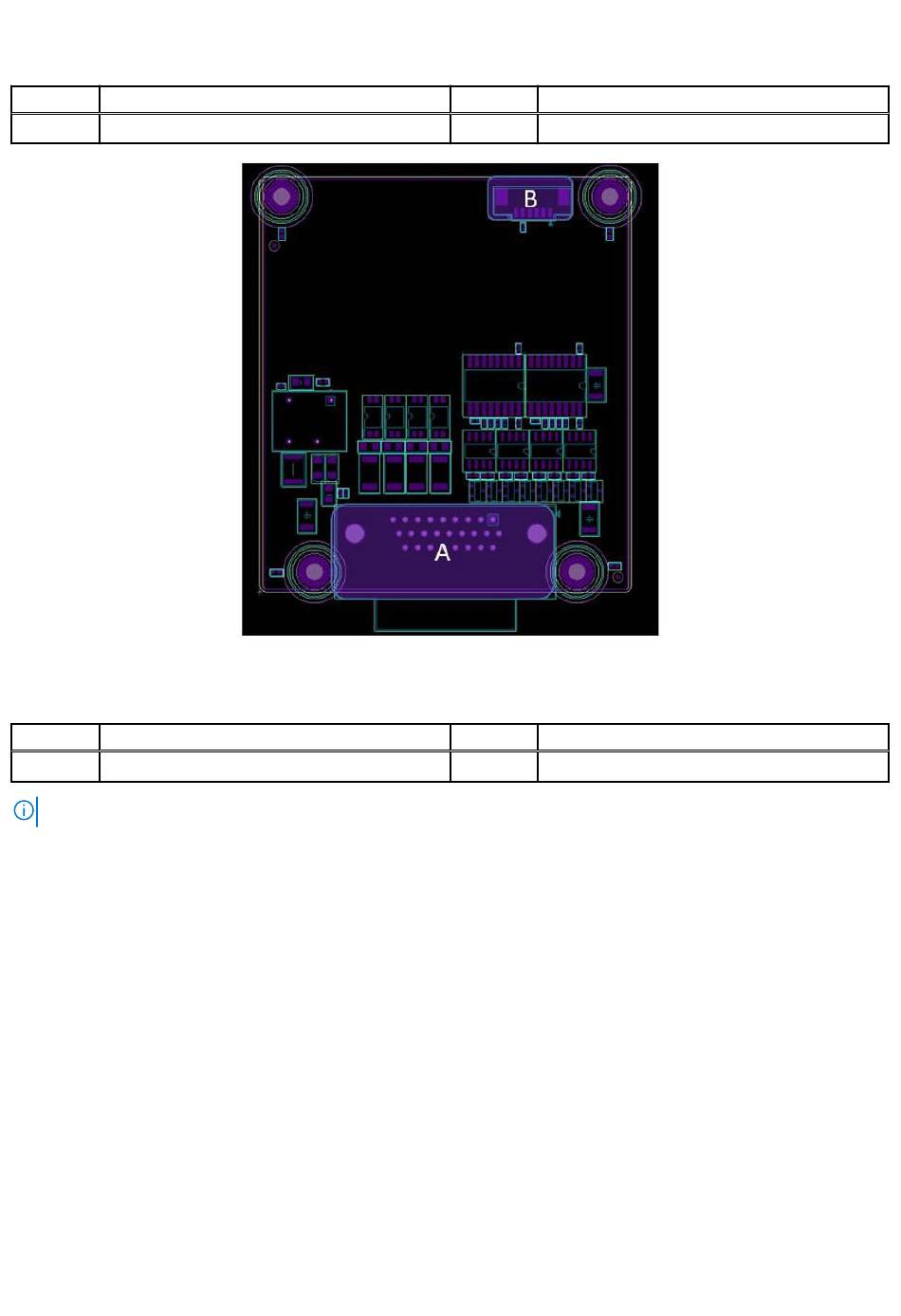

Figure 23. Emplacements des connecteurs de la carte D E/S isolée
Tableau 18. Légende des connecteurs de la carte D E/S isolée
Lettre
Description
A
D-SUB externe 6DI/6DO
REMARQUE :
La carte D E/S isolée fait partie du module d'extension D E/S isolé.
Connecteurs M.2
EGW-3200 prend en charge trois connecteurs M.2 :
● Clé M.2 2230 A+E avec 1 signal PCIe + USB 2.0, normalement réservé aux modules Wi-Fi
● Clé M.2 3042 B avec USB 2.0 + USB 3.1 pour utilisation de la fonction RF (LTE + 5G)
● Clé M.2 2280 M avec 2 fonctions PCIe + SATA pour l'utilisation du stockage
Lettre
Description
S3
Capteur d'humidité/de température
Lettre
Description
B
Connecteur I2C interne
Disposition du système
23
