2 resynchroniseurs + 1 RAID/HBA 8i
Cheminement des câbles NVMe
Remarque : Selon la configuration du serveur, l'adaptateur sera installé dans la partie PCIe supérieure ou dans la
partie PCIe inférieure.

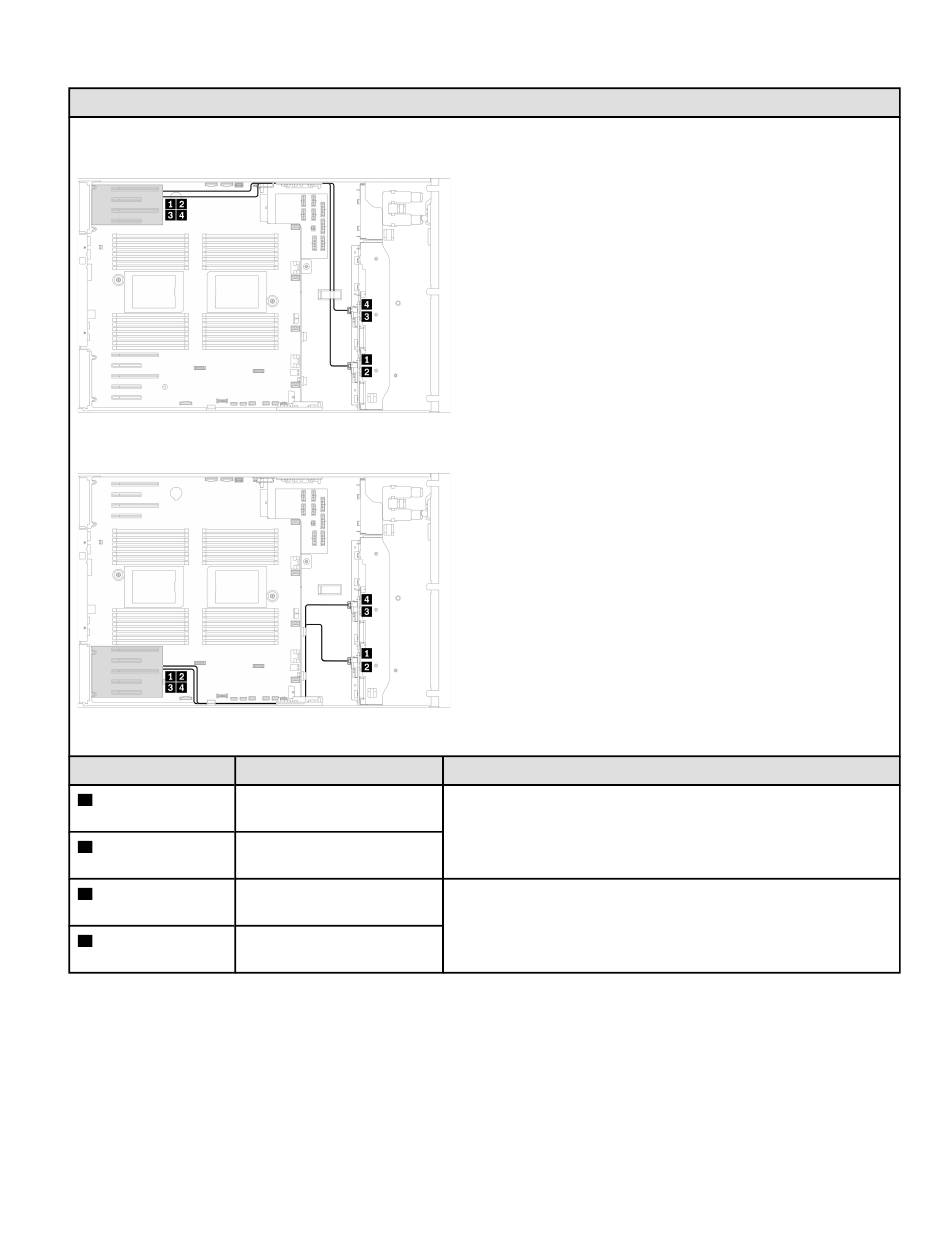

Figure 62. Cheminement des câbles NVMe vers la partie PCIe supérieure
Figure 63. Cheminement des câbles NVMe vers la partie PCIe inférieure
De
Vers
Fond de panier 1 :
1
Resynchroniseur : C0
NVMe 0-1
Fond de panier 1 :
2
Resynchroniseur : C1
NVMe 2-3
Fond de panier 2 :
3
Resynchroniseur : C0
NVMe 0-1
Fond de panier 2 :
4
Resynchroniseur : C1
NVMe 2-3
.
Chapitre 2
Cheminement des câbles du fond de panier d'unité remplaçable à chaud 3,5 pouces
Câble
Paire SlimSAS x8 vers MCIO x8 (700 mm/700 mm)
Paire SlimSAS x8 vers MCIO x8 (700 mm/700 mm)
63
