4.2.3 Câblage de la commande à distance et/ou signal de défaut
Suivant les installations et le besoin de certaines applications (régulation additionnelle : relève de chaudière, eau
chaude sanitaire...), il est nécessaire de commander le fonctionnement de la PAC par une commande située dans
l'habitation par exemple. Cette commande peut être un simple interrupteur ou une commande provenant d'un boîtier
de relève de chaudière par exemple (voir sur schéma §11.1 ou 11.2 ). De même il est possible de reporter le signal
de défaut (voir §9 les alarmes) sur un témoin (indicateur lumineux par exemple) (voir sur schéma §11.1 ou11.2) en
se branchant sur le bornier (voir ci-dessous)

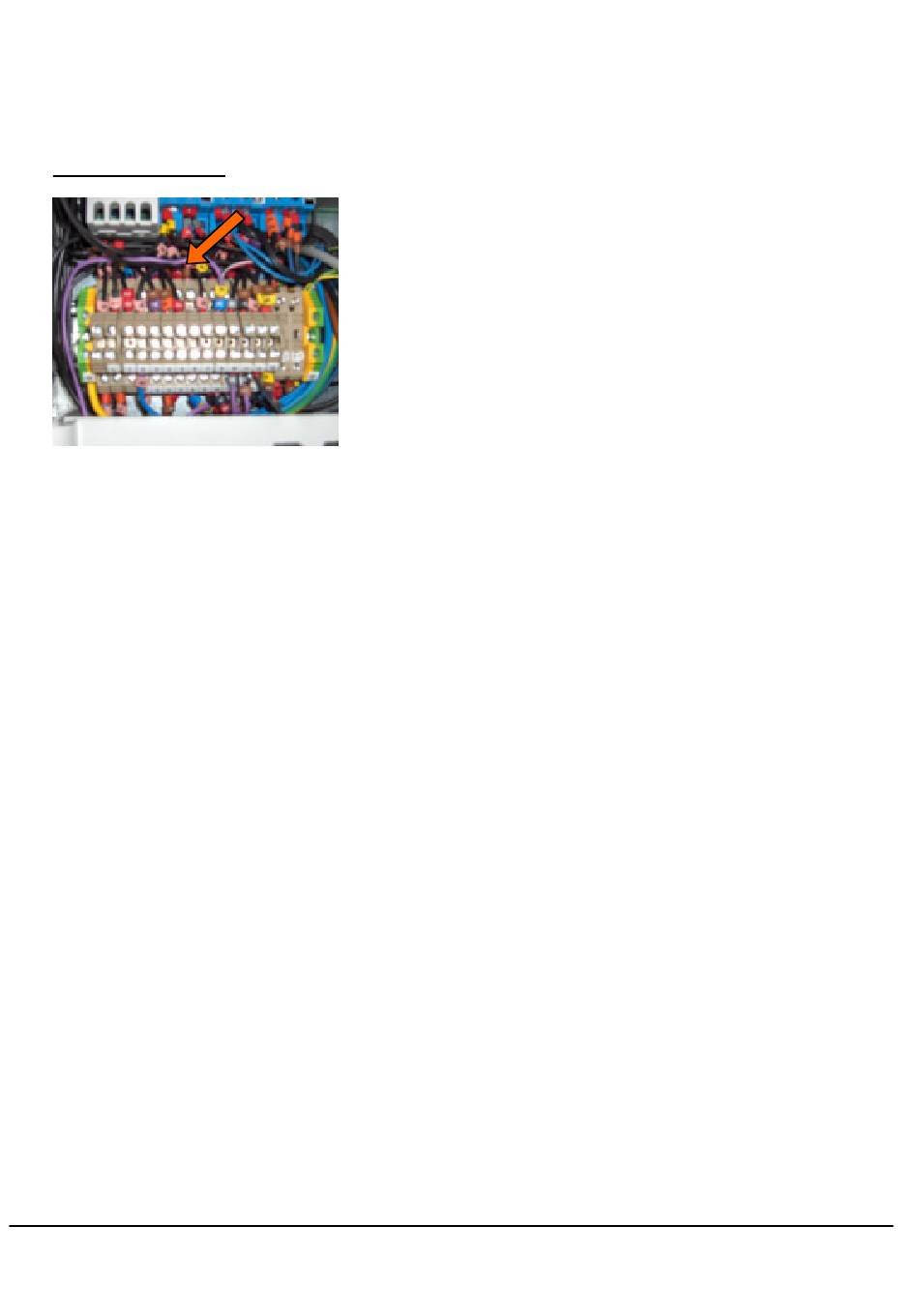

Commande à distance :
1- retirer le fil violet « 46 » entre les bornes 9 et 19
2- relier les 2 fils de votre commande entre ces 2 bornes 9 et 19 (contact sec)
3- le contact ainsi câblé se trouve maintenant en série avec le contact M/A de la PAC, cela implique que la
bouton M/A doit être sur la position « marche » pour rendre effective la commande à distance.
4.2.4 Signal de défaut
-Brancher les 2 fils de votre indicateur de défaut sur les bornes 1 et 2
Important : utiliser des indicateurs de faible puissance afin de ne pas perturber les éléments du circuit
4.2.5 Câblage circulateur (option)
Si vous souhaitez utiliser la position Marche/arrêt de la PAC pour piloter le circulateur il vous suffit de connecter
votre circulateur entre les bornes 7 et 8 +terre du boîtier de la PAC.
4.3

Installation minimum requise

Par défaut, un circuit hydraulique primaire doit être prévu, les débits de la PAC et du circuit de chauffage de la
maison étant différents il convient de séparer hydrauliquement les deux circuits. La composition de ces circuits est à
convenir avec votre installateur en fonction de votre équipement existant.
Cependant ce circuit primaire doit contenir :
- des flexibles de chauffage en sortie de PAC pour isoler les vibrations du compresseur
- un circulateur adapté aux pertes de charges de l'installation
- un ballon de mélange pour séparer hydrauliquement le primaire et le secondaire, pour le dimensionnement de ce
ballon il est conseillé d'avoir 20L/kW dans le circuit total, soit 260L pour 13kW, sachant qu'un volume plus important
améliore le rendement de l'installation (réserve d'énergie disponible).
- un vase d'expansion pour compenser la dilation du fluide de chauffage
- un filtre à tamis pour filtrer les impuretés du circuit et préserver l'échangeur à plaques de la PAC
Pour vous accompagner et vous guider sur vos installations SDEEC propose divers Kit hydrauliques :
- circuit primaire
- ballons de mélange ou mixte (av ec ECS)
- relève de chaudière
- appoints électrique (réchauffeur ou dans ballons)
- régulation par zones
- chauffage piscine
- Eau Chaude Sanitaire
N'hésitez pas à nous contacter.
