ASSEMBLAGE

DÉBALLAGE
Ce produit a été expédié complètement assemblé.
 Retirer soigneusement les articles du carton. S'assurer
que toutes les pièces figurant sur la liste de contrôle sont
incluses.
 Examiner soigneusement l'outil pour s'assurer que rien
n'a été brisé ou endommagé en cours de transport.
 Ne pas jeter les matériaux d'emballage avant d'avoir
soigneusement examiné l'outil et avoir vérifié qu'il
fonctionne correctement.
 Si des pièces sont manquantes ou endommagées,
appeler le 1-800-242-4672.
LISTE DE CONTRÔLE D'EXPÉDITION
Accessoire cultivateur Expand-it
Poignée en « J » avec quincaillerie de montage
Capuchon de suspension
Manuel d'utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu'elles aient été remplacées. Le
non-respect de cet avertissement pourrait entraîner des
blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour l'outil. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d'entraîner des blessures graves.

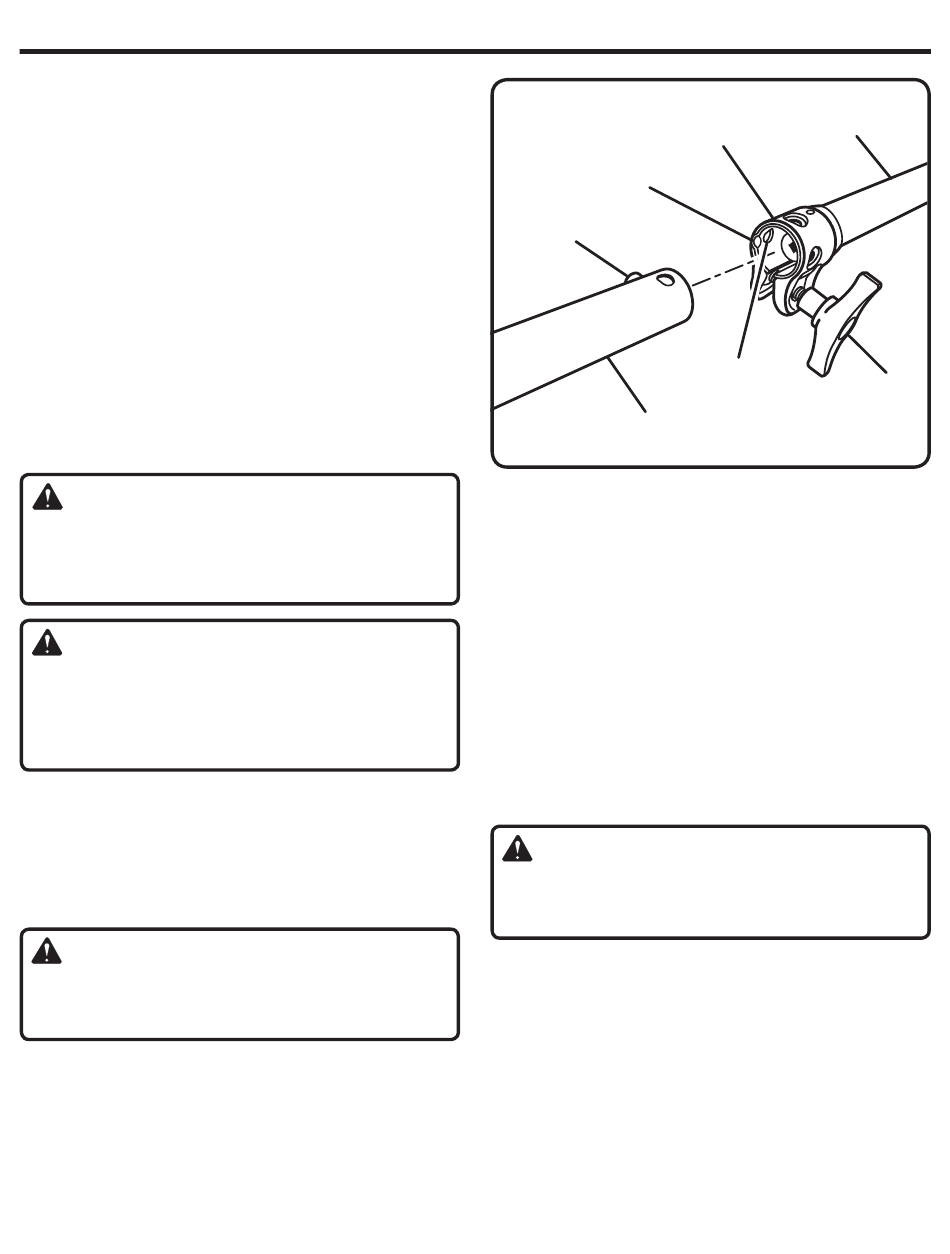

CONNEXION DU BLOC-MOTEUR À L'ARBRE DE
RALLONGE ET L'ACCESSOIRE CULTIVATEUR
Voir la figure 2.
L'accessoire cultivateur se raccorde au bloc-moteur ou, pour
une portée étendue, sur une rallonge, à l'aide d'un dispositif
de couplage.
AVERTISSEMENT :
Ne jamais installer ou ajuster un accessoire lorsque
le moteur tourne. Ceci pourrait causer des blessures
graves.
™
RAINURE DE
GUIDAGE
BOUTON
ACCESSOIRE CULTIVATEUR
Installation de l'accessoire :
 Desserrer le bouton du coupleur du bloc-moteur et retirer
le capuchon d'extrémité de l'accessoire.
 Appuyer sur le bouton se trouvant sur l'axe de l'accessoire
cultivateur.
Aligner le bouton avec la rainure de guidage sur le

dispositif de couplage du bloc-moteur et glisser les deux
arbres l'un dans l'autre. Tourner l'arbre de l'accessoire
jusqu'à ce que le bouton de verrouillage s'engage dans
le trou de positionnement.
NOTE : Si le bouton ne relâche pas complètement dans
le trou de positionnement, l'arbre n'est pas verrouillé en
place. Tourner légèrement les arbres dans les deux sens
jusqu'à ce que le bouton s'engage complètement.
 Serrer fermement le bouton.
AVERTISSEMENT :
S'assurer que le bouton est bien serré avant d'utiliser
l'outil, et le vérifier de temps à autre pour éviter le risque
de blessures graves.
Retrait :
 Desserrer le bouton.
 Enfoncer le bouton et tourner les arbres pour retirer et
séparer les extrémités.
7
ARBRE DU
DISPOSITIF DE
BLOC-MOTEUR
COUPLAGE
TROU DE
POSITIONNEMENT
BOUTON
Fig. 2
