Elément
Lock (Verrou)
Latch (Loquet)
HDD Power LED
(DEL d'alimentation
DD)
Access/Error LED
(DEL d'accès/erreur)

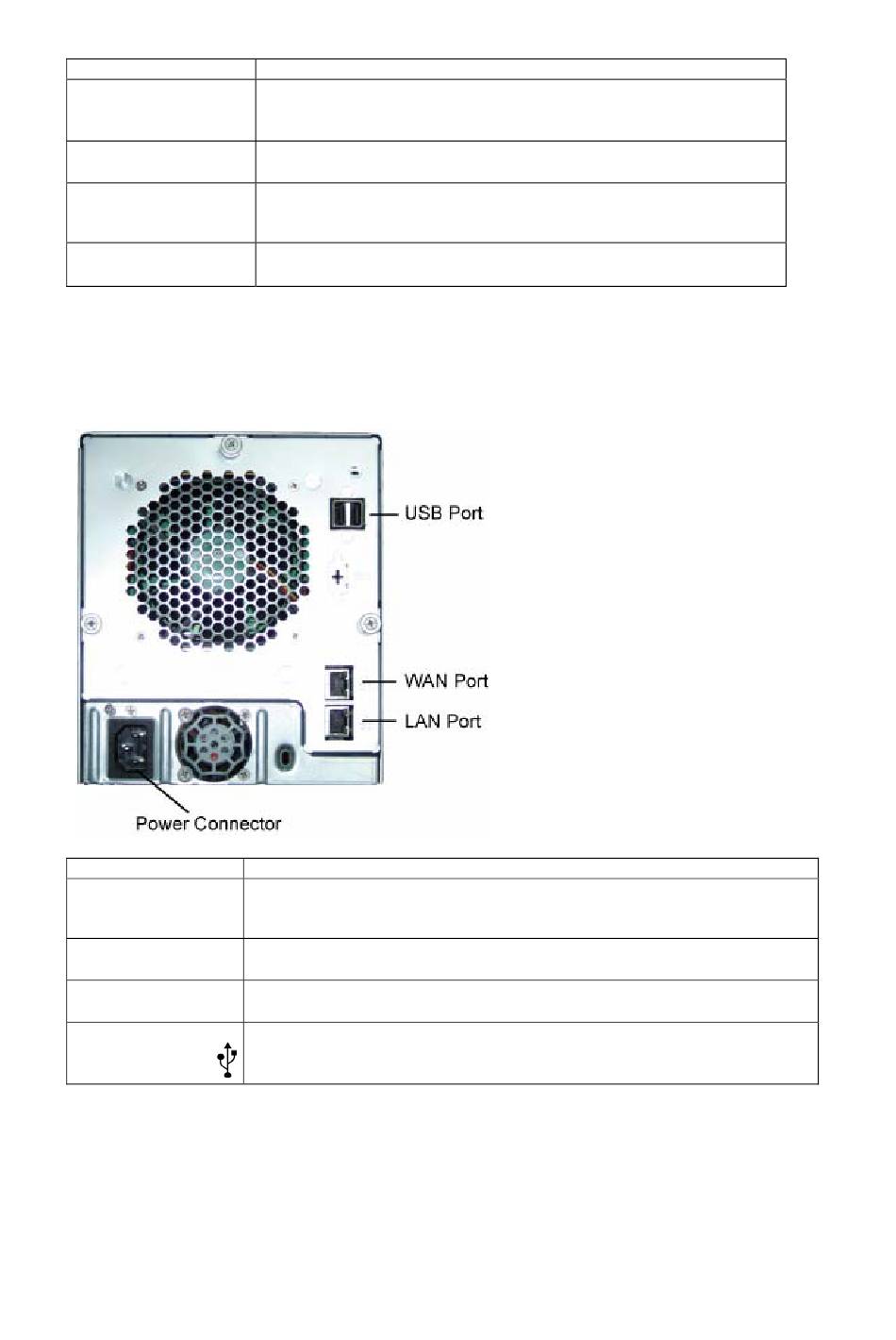

Panneau arrière
Le panneau arrière de votre N4100PRO abrite les connexions USB et Ethernet
ainsi que le connecteur d'alimentation. Veuillez consulter le tableau ci-dessous
pour une description détaillée de chacun de ces éléments :
Elément
Power Connector
(Connecteur
d'alimentation)
WAN Port (Port
WAN)
LAN Port (Port
LAN)
(
USB Ports
Ports
U
SB)
Description
•
Le verrou du plateau vous permet de sécuriser
physiquement le disque dur grâce aux clés fournies en
accessoires.
•
Utilisez le loquet pour ouvrir et enlever ou fermer et
sécuriser le plateau.
•
Bleu constant : Le disque dur est allumé
•
Jaune clignotant : accès aux données en cours
•
Rouge clignotant : erreur de disque dur
Description
•
Branchez le cordon d'alimentation fourni sur ce connecteur
•
Un port WAN permet la connexion à un réseau Ethernet via un
routeur ou un commutateur.
•
Un port LAN permet la connexion à un réseau Ethernet via un
routeur ou un commutateur.
•
Ports USB 2.0 pour extension de stockage
11
