4 – 2 Liaison réseau RS 485
Les afficheurs utilisant le pilote « free protocol » peuvent aussi faire partie d'un réseau
RS 485 ; dans ce cas, un PCD (maître) est à même d'interroger ou d'afficher les informations
de différents terminaux interconnectés.

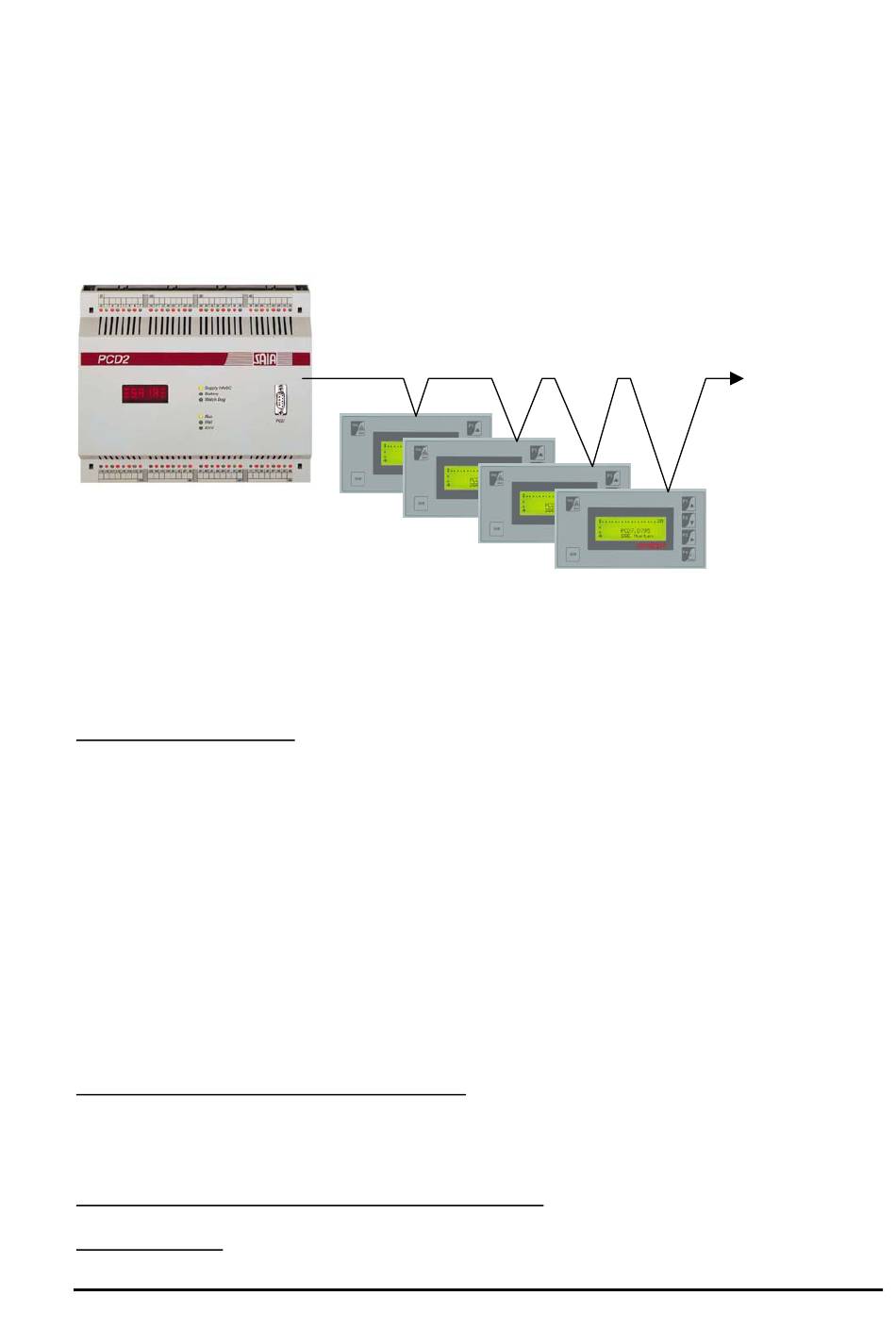

Exemple de raccordement du PCD à 4 terminaux en réseau
Liaison RS 485 d'un PCD avec un ou plusieurs terminaux : Cf. § 8 – 3 « Raccordement
RS 485 »
RT = résistance de terminaison de 220 Ω ; nbre maxi de terminaux en réseau = 31 (+ maître)
Adressage des terminaux
Le pilote « free protocol » doit être chargé dans chaque terminal relié au réseau, auquel on
attribue une adresse exclusive, différente de 0. Si le terminal est adressé 0 (adresse par
défaut), il se comportera en terminal autonome, c'est-à-dire non raccordé au réseau.
Les adresses de 1 à 31 sont réservées aux terminaux en réseau.
On entend par « adressage du terminal » l'établissement d'une connexion avec l'appareil.
Lorsqu'un terminal est adressé, il répond à toutes les commandes comme s'il était le seul à
être raccordé au PCD, l'ensemble des autres terminaux ignorant tout transfert sur le réseau.
NOTA : le pilote « free protocol » permet de connecter en réseau jusqu'à 31 PCD7.D790 ou
D795 à un seul et unique PCD. Ce type de connexion est décrit au paragraphe traitant de la
mise en réseau.
Performances de la liaison sur le PCD2.M170 (instructions nop et sth)
avec 5 ports à 9600 bauds (PGU hors ligne)
Vitesse d'exécution des instructions : augmentation d'environ 10 %
Vitesse de transmission sur une liaison réseau RS 485 :
9600 bauds maxi avec les afficheurs PCD7.D790 et D795
