Raccorder une application

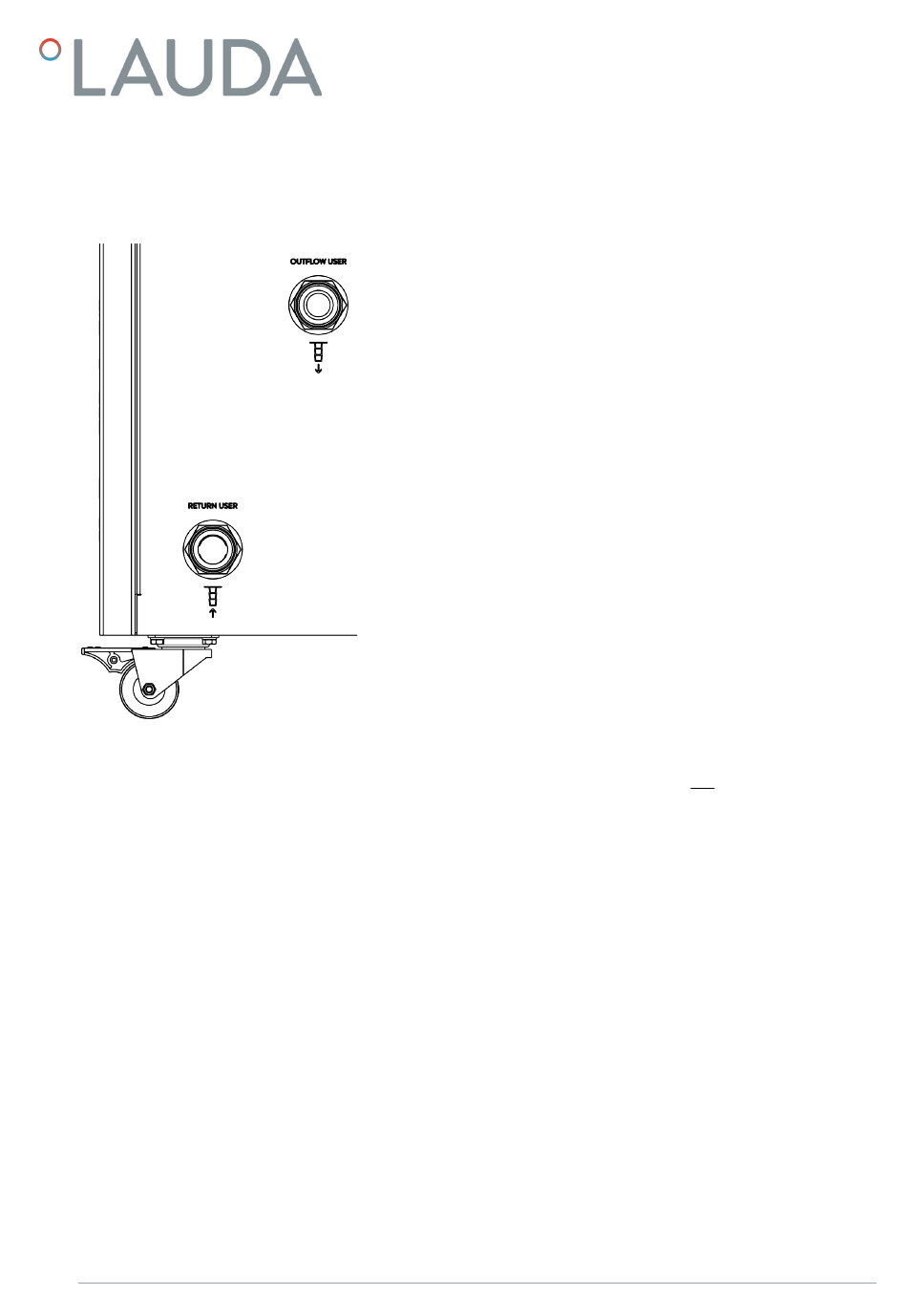

Fig. 8 : Côté raccordement à l'application
Remplir le circuit de thermorégulation de
liquide caloporteur
V3
Outil :
n
n
1. L'appareil de thermorégulation est hors tension.
2. Posez deux flexibles entre le régulateur de débit et l'application.
3. Raccordez la tubulure retour de l'application à l'entrée du régulateur
de débit. L'entrée du régulateur de débit est identifiée par l'inscription
RETURN USER.
4. Raccordez l'entrée de l'application à la sortie du régulateur de débit. La
sortie du régulateur de débit est identifiée par l'inscription OUTFLOW
USER.
5. Vissez la bague-écrou sur la tubulure de raccordement dans le sens
horaire. Serrez la bague-écrou à fond sur la tubulure de raccordement
dans le sens horaire. Retenez pour cela la tubulure de raccordement à
l'aide d'une deuxième clé à fourche.
Le liquide caloporteur ne doit être introduit que par le biais de l'appareil
n
de thermorégulation.
Lisez à cet effet la notice d'utilisation de l'appareil de thermorégulation.
Consultez les propriétés du liquide caloporteur utilisé dans la présente
n
notice d'utilisation et dans celle de l'appareil de thermorégulation.
Régulateur de débit MID 80
Clé à fourche, ouverture 41
Clé à fourche, ouverture 46
