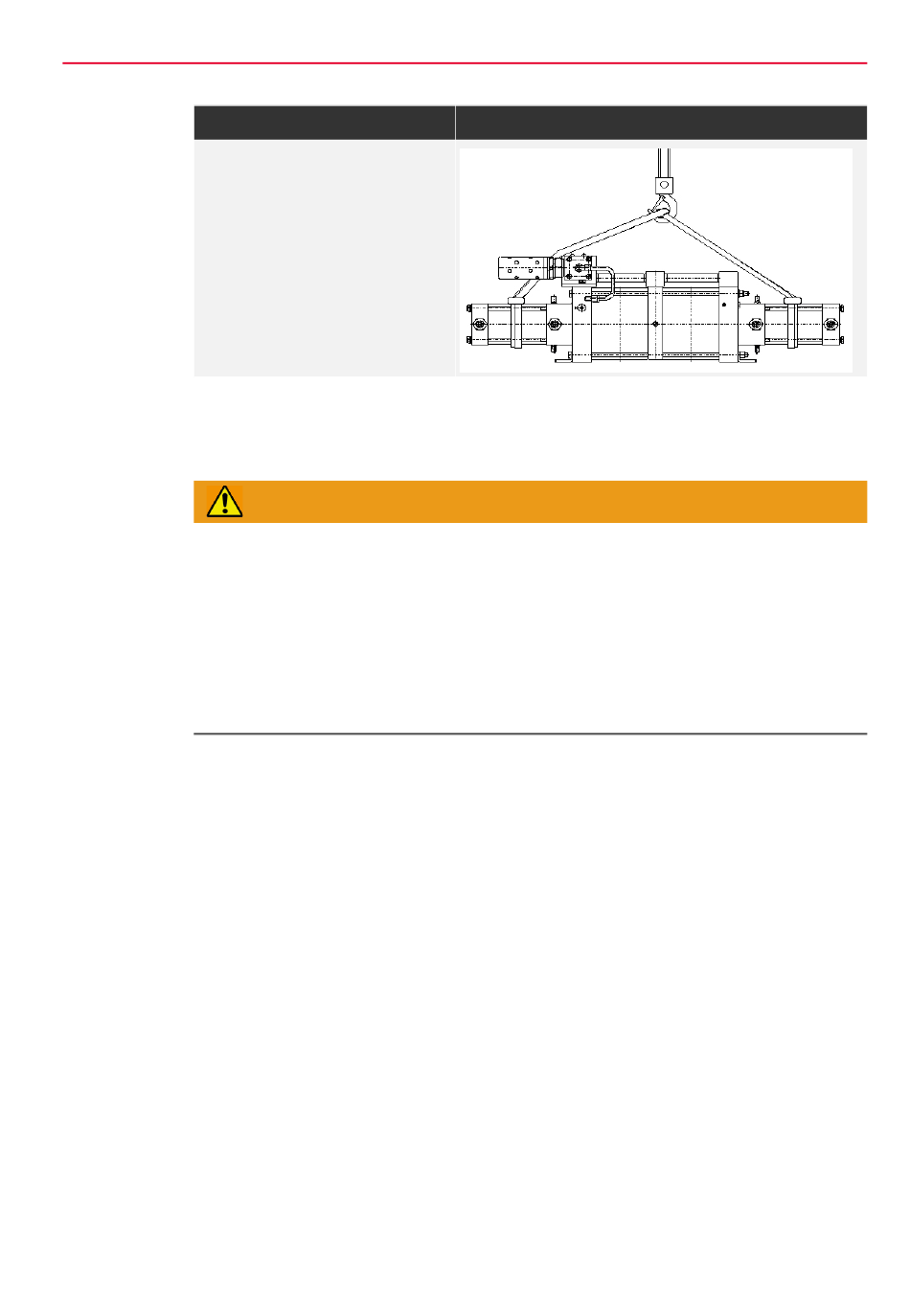

Points de levage
Tous les compresseurs à gaz à
double action peuvent être
fixés par 2 sangles.
Tab. 5-1 Points de levage des DLE à double action
5.3
Monter les conduites de raccordement
Risques de blessures en cas de montage incorrect des conduites de
raccordement !
Un montage incorrect du compresseur de gaz peut entraîner des accidents indui-
sant des blessures graves, voire la mort.
► Réaliser des conduites de raccordement avec une étanchéité durable.
► Contrôler l'étanchéité des conduites de raccordement.
► Remplacer immédiatement les composants défectueux.
Le compresseur de gaz est livré sans aucun vissage de raccordement ou conduite
de raccordement. Tenez ici compte des informations figurant au chapitre
« Raccordements » et dans le dessin complet. Pour éviter les dysfonctionne-
ments, les sections des conduites de raccordement doivent être conçues pour les
flux volumétriques correspondants.
La défaillance des clapets anti-retour peut entraîner des accidents causant des
blessures graves ou la mort.
Un reflux du fluide via les clapets anti-retour ne doit pas entraîner un dépasse-
ment de la pression de service maximale dans la conduite d'alimentation.
Il faut respecter les valeurs limite de fuite.
Évaluez le risque dans l'évaluation globale des risques pour l'installation.
5.3.1
Raccorder l'air d'entraînement
Fermer la conduite de raccordement de l'air d'entraînement sur le raccord pour
l'air d'entraînement (P
informations sur le raccordement dans le dessin complet.
0000000141 - 002 - FR
AVERTISSEMENT
) du boitier du curseur de commande. Tenez compte des
L
Installation
26
