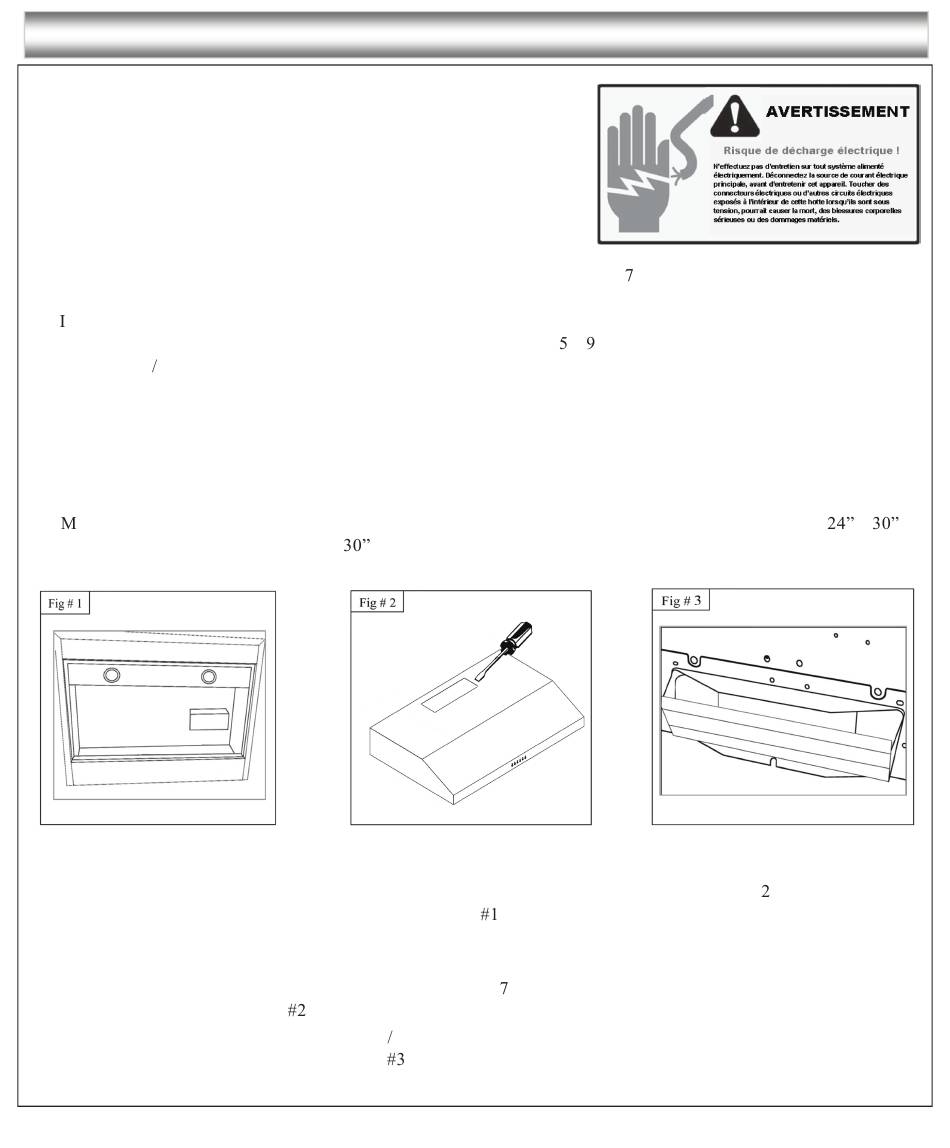

Installations (se réferer à la Page 4 pour les pièces):
NOTE: Utilisez des ancrages filetés pour cloison sèche seulement au
fixant la hotte sur des panneaux en gyproc. Fixation la hotte sure des
on poteaux muraux ou des travers est hautement recommandé.
Étape 1 : Création de la ventilation extérieure
• Choisissez l'une des méthodes de ventilation extérieure montrées à la page .
• Créez le trou de ventilation extérieure.
• nsérez la clef de réglage extérieure dans le trou de ventilation extérieure.
• En suivant les recommandations et les calculs spécifiés aux pages à , utilisez une nouvelle conduite
d'aluminium de métal coupée spécifiquement pour la distance entre la clef de réglage de la hotte de cuisine
et la clef de réglage extérieure.
• Fixez toutes les connexions avec des vis à tôle et les joints avec de l'aluminium certifié ou du ruban métallique.
Veuillez vérifier les codes de la constructions de votre ville pour savoir quel produit de ruban de fixation
est recommandé.
Étape 2: Mesures
esurez la distance entre le dessus de la cuisinière et le bas de la hotte de cuisinière. Une distance de
recommandée avec une minimum de
Étape 3: Préparation de la hotte
• Enlevez l'unité de l'emballage. Placez l'unité sur une surface non abrasive plane. Enlevez les filtres
pour permettre l'accès à l'intérieur de l'unité. (Voir Fig
Étape 4: Attacher l'évent/amortisseur
• Selon l'option de ventilation extérieure choisie. (Voir Page ), sortez le panneau d'acier soit sur le haut ou à
l'arrière de la hotte. (Voir Fig
• À l'aide des vis fournies, fixez la ventilation amortisseur rectangulaire sur
le dessus ou à l'arrière de la hotte. (Voir Fig

NOUVELLE INSTALLATION :

pour les dessus de cuisinières au gaz.
)
)
10
)
à
est
