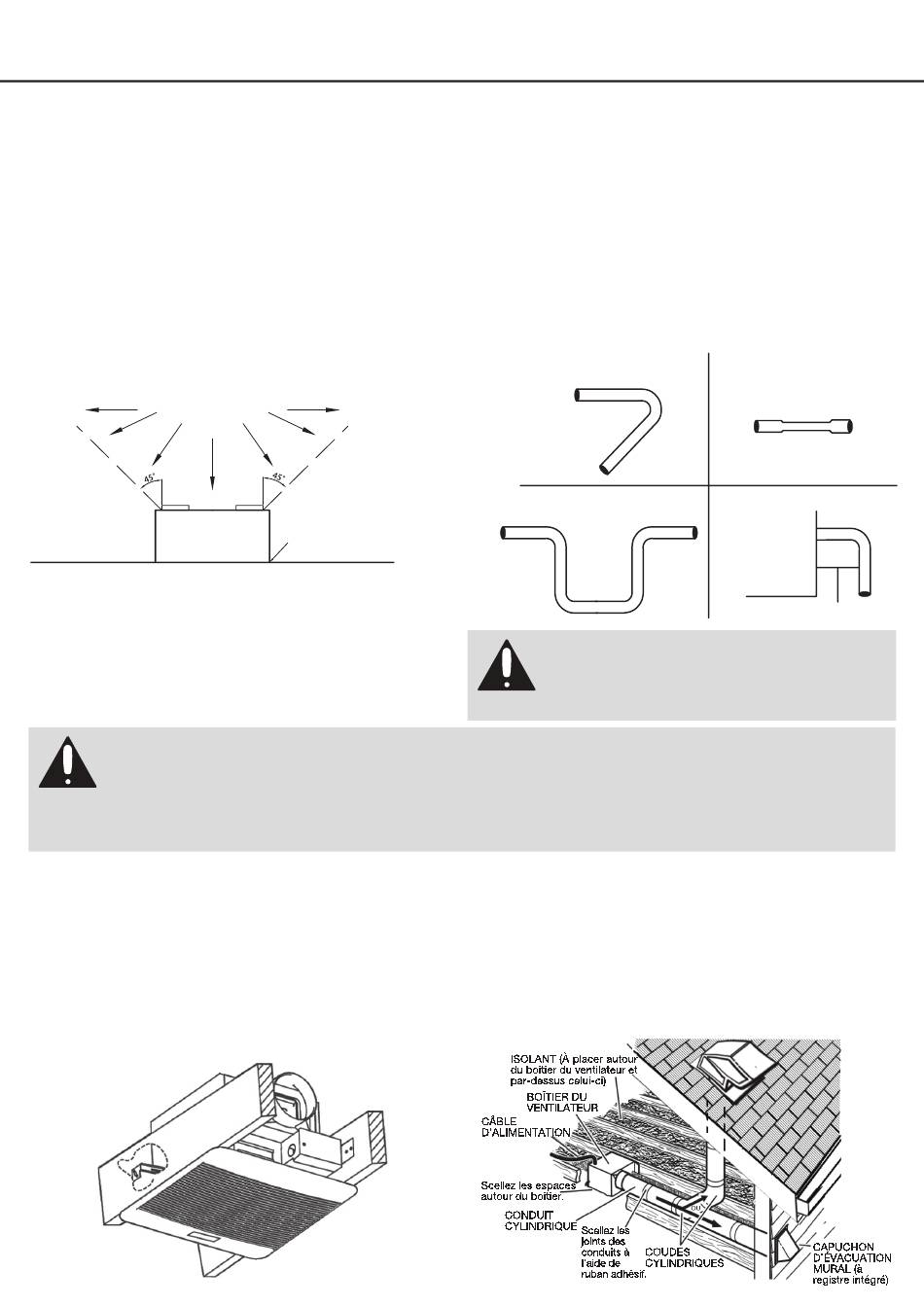

PRÉPARATION POUR UNE INSTALLATION RÉUSSIE
Lors de l'installation du ventilateur d'aération dans une nouvelle construction, installez le corps principal
du ventilateur et le conduit d'aération pendant la phase de plomberie brute de la construction du
bâtiment. La grille devrait être installée une fois que le plafond fini est en place.
Lors de l'installation du ventilateur dans une construction existante, utilisez les dimensions à la page 9 pour
déterminer la taille du trou requise dans le plafond. Les bords de la grille devraient recouvrir le plafond fini.
N'est pas conçu pour servir dans une zone de
cuisine- Voir les instructions d'installation.
Zone de cuisine
N'installez pas dans
cette zone
Équipement
de cuisine
IMPORTANT
d'air, le bruit et la consommation d'énergie du ventilateur. Le trajet des conduits doit être le plus droit possible
pour assurer une performance optimale; n'utilisez pas des conduits plus petits que ceux recommandés pour
l'installation du ventilateur. L'utilisation d'un isolant autour des conduits permet de réduire les pertes
énergétiques et d'inhiber la prolifération des moisissures. Les ventilateurs installés avec un système de
conduits existants pourraient ne pas offrir le débit d'air affiché.
OPTIONS D'INSTALLATION
Nous vous recommandons d'installer le ventilateur d'aération en fixant le corps principal du ventilateur contre
une solive du plafond et en utilisant les barres de chevêtre comme nécessaire pour supporter la solive adjacente.
Il existe de nombreuses configurations d'installation pour ce ventilateur d'aération. Toutes les
configurations ne sont pas illustrées. Si votre installation nécessite une variante des configurations
illustrées, consultez un entrepreneur accrédité pour déterminer la meilleur installation pour vos
conditions. Si vous remplacez un ventilateur existant, vérifiez que la nouvelle grille recouvrira
adéquatement l'ouverture existante.
Pré-Installation
Sol
Les conduits menant de l'appareil à l'extérieur de l'immeuble influencent grandement le débit
N'installez pas le ventilateur d'aération dans des
endroits ou le conduit d'aération nécessitera une
configuration telle qu'illustrée dans la figure ci-dessous :
Angle du coude trop aigu
Trop de coudes
REMARQUE
ventilateur dans une construction existante, vous
devez pouvoir accéder à l'espace au-dessus et
en dessous de l'emplacement d'installation.
— 3 —
Ne pas réduire le
diamètre du conduit
Coude près du corps
Corps du
ventilateur
Minimum de 45,72 cm
Lors de l'installation du
