AJUSTEMENT DES DIP SWITCHES
Chaque voie d'entrée peut être assignée individuellement à une sortie à l'aide des DIP switches situés
à côté de chaque réglage de volume en façade.. L'assignation est réalisée lorsque le switch est

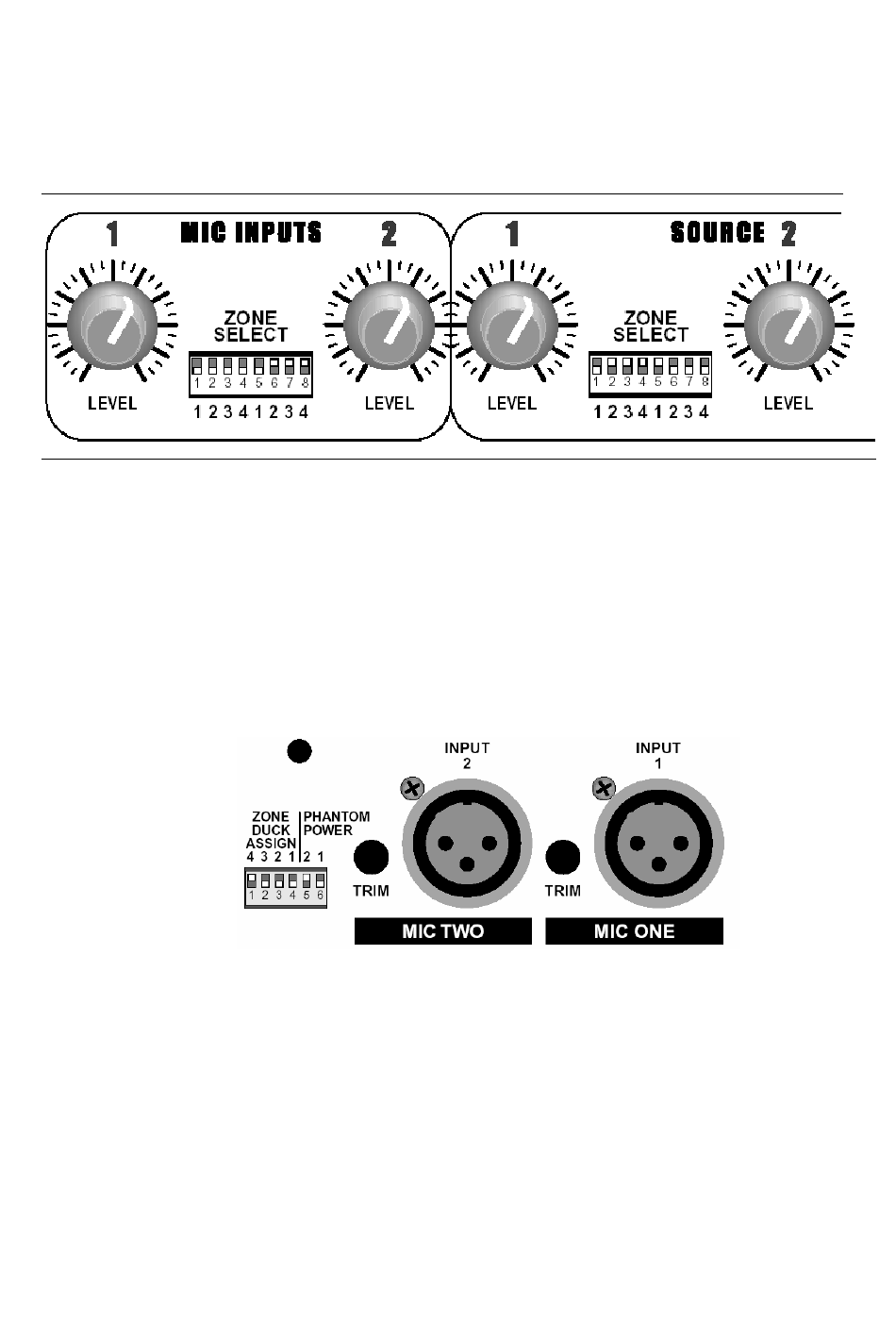

positionné vers le BAS. Par exemple, dans le dessin ci-dessous, le Micro 1 est assigné vers toutes les
sorties 1 à 4, tandis que le Micro 2 n'est assigné que vers la sortie 1. La source 1 est assignée à la
sortie 1, tandis que la source 2 est assignée aux sorties 2,3 et 4.
Les quatre premiers DIP switches à gauche en face arrière déterminent quelle sortie sera concern par
la priorité des deux microphones. Sur la (les) sortie(s) sélectionnée(s), les sources lignes qui y sont
assignées seront automatiquement atténuées dès qu'un signal sera présent devant l'un ou l'autre
microphone (des modèles à interrupteur peuvent être considérés comme préférables)..
Les deux switches à droite commute l'alimentation fantôme, individuellement pour chaque entrée
micro. La tension fournie est de 12V. Il n'est pas recommandé de mettre en fonction cette alimentation
lorsque une source ligne ou un microphone dynamique sont reliés en entrées MIC1 ou MIC 2.
Lorsque l'alimentation fantôme est activée, la ligne ne doit en aucun cas être désymétrisée. Par
exemple, dans le dessin ci-dessous, les sorties 1, 2 et 3 sont concernées par la priorité et
l'alimentation fantôme est en fonction pour l'entrée Mic 1.
SPECIFICATIONS
Impédance d'entrée :
Niveau d'entrée max : Micro : +10dB, Ligne : +22dB
Connecteurs :
Gain maximum :
Alimentation fantôme : 12V DC, 5mA max.
Impédance de sortie : 50Ω symétrique sur XLR
Bande passante :
Rapport S/B :
THD :
CMRR :
Dimensions :
Description et spécifications sujettes à modifications sans préavis
Micro : 10kΩ, XLR, symétrique; Ligne : 50kΩ, RCA, asymétrique
Entrées : 2 x XLR, 4 x 2 RCA, Sorties : XLR symétrique
Micro : 60dB, Ligne : 30dB
20Hz à 20kHz +/-0dB
>75dB
<.3%
90dB
383 x 440 x 170mm
