Rolls RM 64 Mode D'emploi page 3

SOURCE INPUTS 1 - 4 : Entrées asymétriques sur RCA pour sources ligne stéréo type lecteur CD,
tuner, etc. Une sommation monophonique est effectuée en interne.
ZONE DUCK ASSIGN / PHANTOM POWER : Ensemble de DIP switches, de gauche à droite : les
quatre premiers désignent la ou les sorties sur lesquelles le signal sera automatiquement atténué par
la priorité du ou des micros assigné- à la même sortie. Les deux de gauche mettent individuellement
en fonction l'alimentation fantôme pour les entrées Micro.
MIC INPUT 1 & 2 : Entrées symétriques sur XLR, pour micros dynamiques ou électret.
TRIM 1 - 2 : Ajustement du gain des entrées micro 1 et 2.
Description et spécifications sujettes à modifications sans préavis

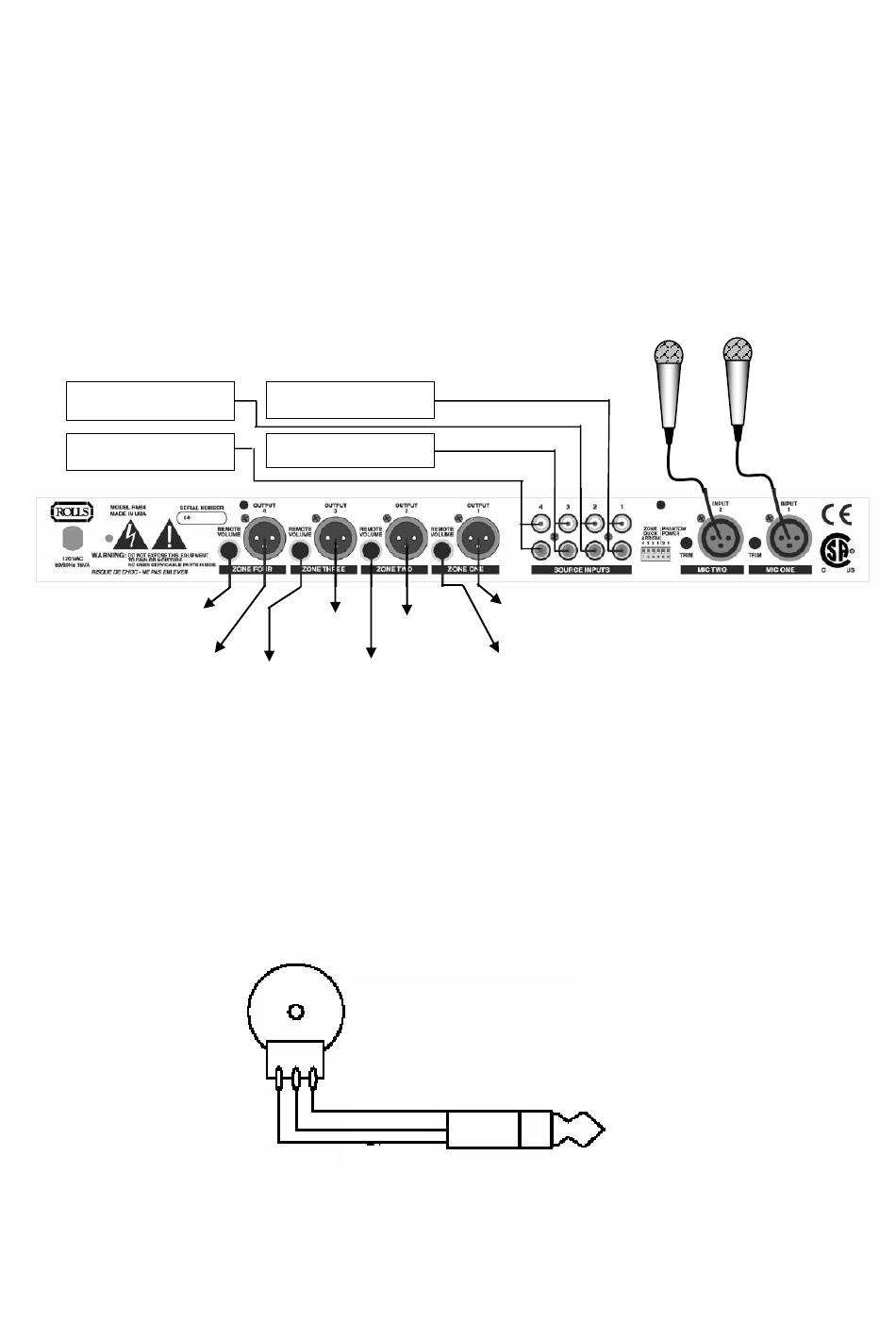

CONNEXIONS
Lecteur CD 1
Lecteur cassette
contrôle à distance
niveau Sortie 4
SORTIE vers
ZONE 4
En vous référant au schéma ci-dessus, reliez les microphones aux entrées MIC 1 et MIC 2.
Commutez l'alimentation fantôme si nécessaire. Reliez les sources ligne (lecteur CD, MD, cassette,
Tuner...) sur les entrées SOURCE INPUTS. Chaque voie d'entrée dispose de son propre réglage de
niveau en façade. Reliez les sorties vers les amplificateurs de zone. Les entrées et sorties
symétriques sur XLR correspondent à la norme Point chaud = 2, Point froid = 3, Masse = 1. En cas de
bouclage de masse, il peut devenir nécessaire de couper la liaison de masse.
Pour le contrôle à distance des niveaux de sortie, un Jack 6,35mm TRS (3 points de contacts) est
connecté à un potentiomètre linéaire d'une valeur comprise entre 10k et 100K Ohms, tel que montré
ci-dessous.
Lecteur CD 2
Tuner
SORTIE vers
SORTIE vers
ZONE 2
ZONE 3
contrôle à contrôle à
distance distance
niveau Sortie 3 niveau Sortie 2
Potentiomètre
linéaire 10-100kΩ
Masse
Pointe
Anneau
Micro 2
SORTIE vers
ZONE 1
contrôle à distance
niveau Sortie 1
Micro 1
