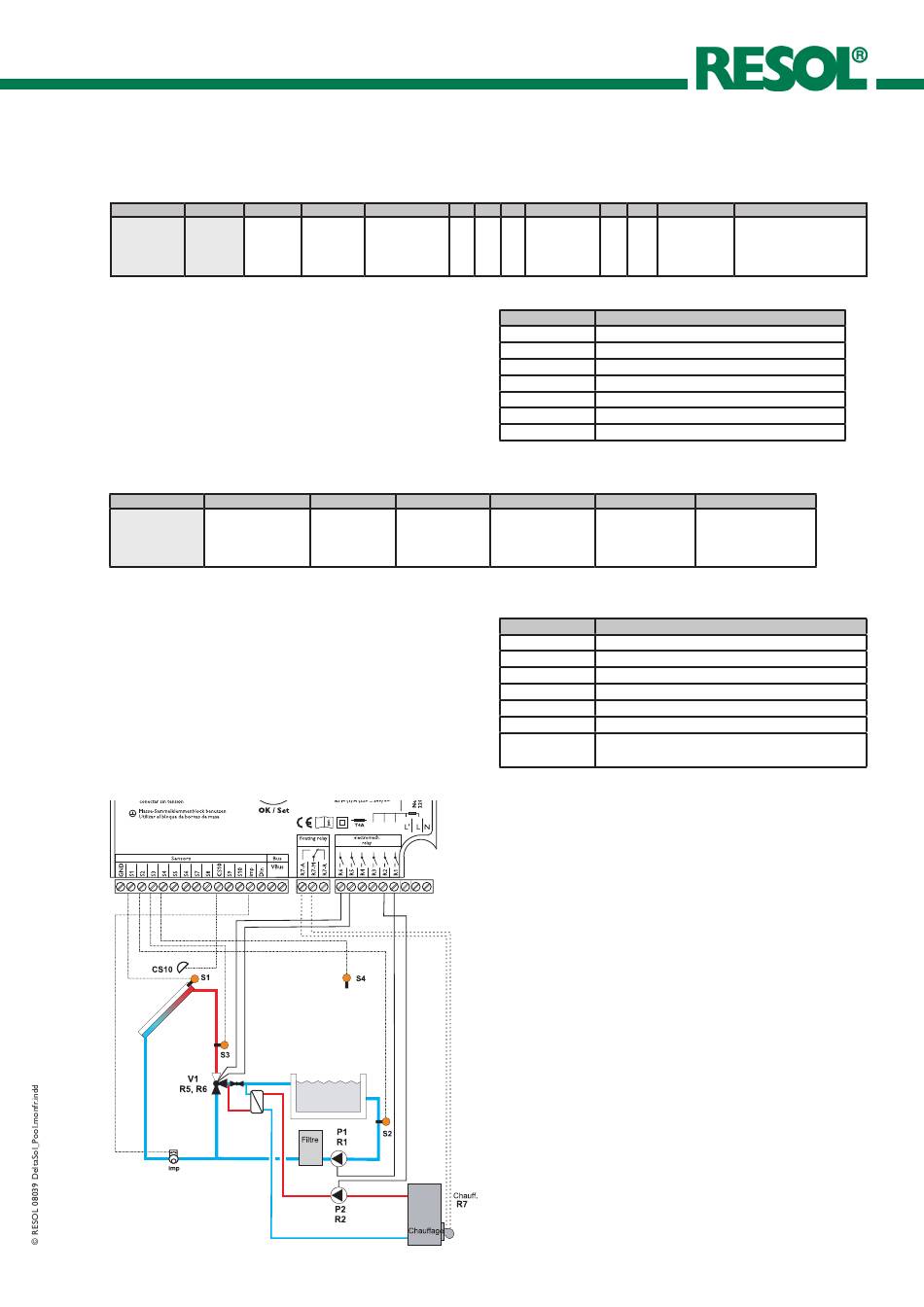

2. Système de base

Emplacement des sondes

S1 S2 S3
T-aller
T-absorbeur T-piscine
(départ)
Abréviations des sondes

Emplacement des relais

R1 R2
pompe (P2)
pompe de filtrage
chauffage d'appoint
Abréviations des relais
S4 S5 S6 S7
T-retour
T-exter.
(WMZ)
R3 R4
relais signal relais operation
S8 CS10 S9 S10
irradiation
Sonde description
T-absorbeur température de l'absorbeur
T-piscine température de la piscine
T-départ température de départ
T-exter. température extétieure
T-retour température de retour
irradiation irradiation solaire
débit débit
R5 R6
vanne (V1)
vanne (V1)
ouverte
fermé
(pompe solaire)
Relais description
R1 pompe de filtrage
R2 pompe (P2) chauffage d'appoint
R3 relais erreur
R4 opération
R5 vanne (V1) ouvert (pompe solaire)
R6 vanne (V1) fermé
R7 demande chauffage d'appoint, sans poten-
tiel
Imp Din
déblocage
filtre
débit
interrupteur filtre
marche prolongée
R7
demande
chauffage d'appoint
sans potentiel
