Réglage de la raie laser
Desserrez la vis de réglage de chaque tube laser et faites les réglages de sorte que les deux raies
convergent sur l'endroit où le foret touche la pièce. Resserrez les vis de réglage.
Attention !
Si l'appareil n'est pas réglé correctement, les piles peuvent fuir et endommager le système
laser.

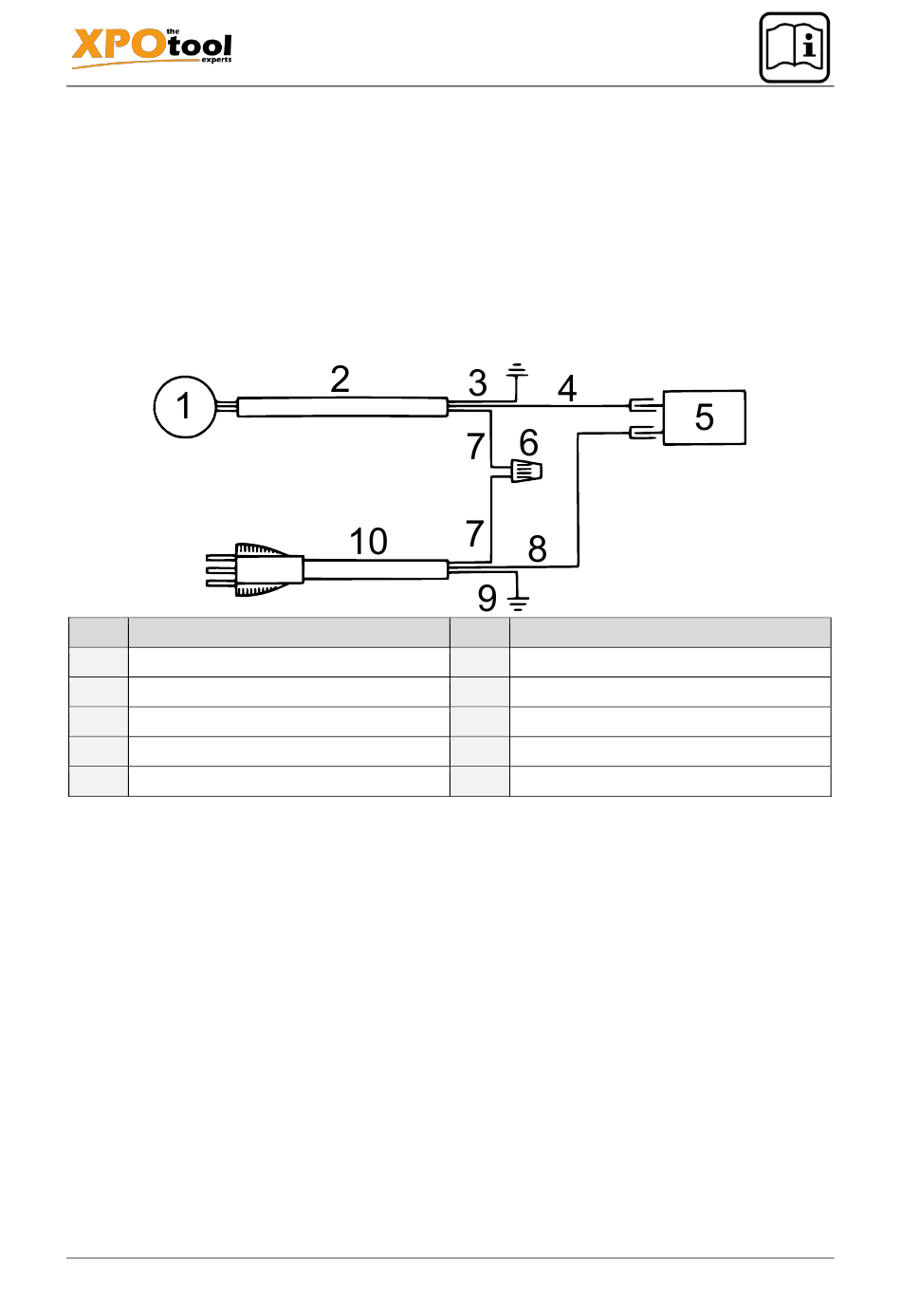

Plan de câblage
L'alimentation de la machine se fait par du courant alternatif monophasé. Le réglage du circuit est
comme suit :
№
Dénomination
1
Moteur
2
Câble de moteur
3
Vert
4
Noir
5
Interrupteur principal
https://www.XPOtool.com
The Tool Experts
№
Dénomination
6
Raccordement de câbles
7
Blanc
8
Noir
9
Vert
10
Cordon d'alimentation
Article 63368
Page 7
06 2022-1
