Assemblage
1.
Placez la base (4) sur une table ou un établi.
2. Insérez les pièces de la colonne dans la base. Puis alignez les trous du support de colonne (5)
et les trous de la base (4).
3. Vissez les vis M8×20 (6) dans les trous du support de colonne (5) et de la base (4) et serrez-
les avec une clé de serrage.
4. Faites glisser le module de table sur la colonne.
5. Insérez la poignée de verrouillage (2) du support dans le support de table (1) du côté gauche ;
puis serrez-la à la main.
6. Nettoyez le trou conique du mandrin de serrage et nettoyez aussi le nez de broche avec un
chiffon propre. Poussez le mandrin sur le nez de la broche aussi loin vers le haut que possible.
Tapez légèrement sur le nez du mandrin en utilisant du bois ou un maillet pour garantir le bon
emplacement du mandrin sur l'arbre.
7. Fixez la vis à tête bombée M5×12 dans le dispositif de protection et serrez le bouton.
8. Choisissez une vitesse de forage, puis fixez la courroie dans la bonne position conforme à la
vitesse souhaitée. Desserrez la poignée de serrage de la courroie, puis tournez le moteur en
sens antihoraire pour transférer la tension sur la courroie.
https://www.XPOtool.com
The Tool Experts
№

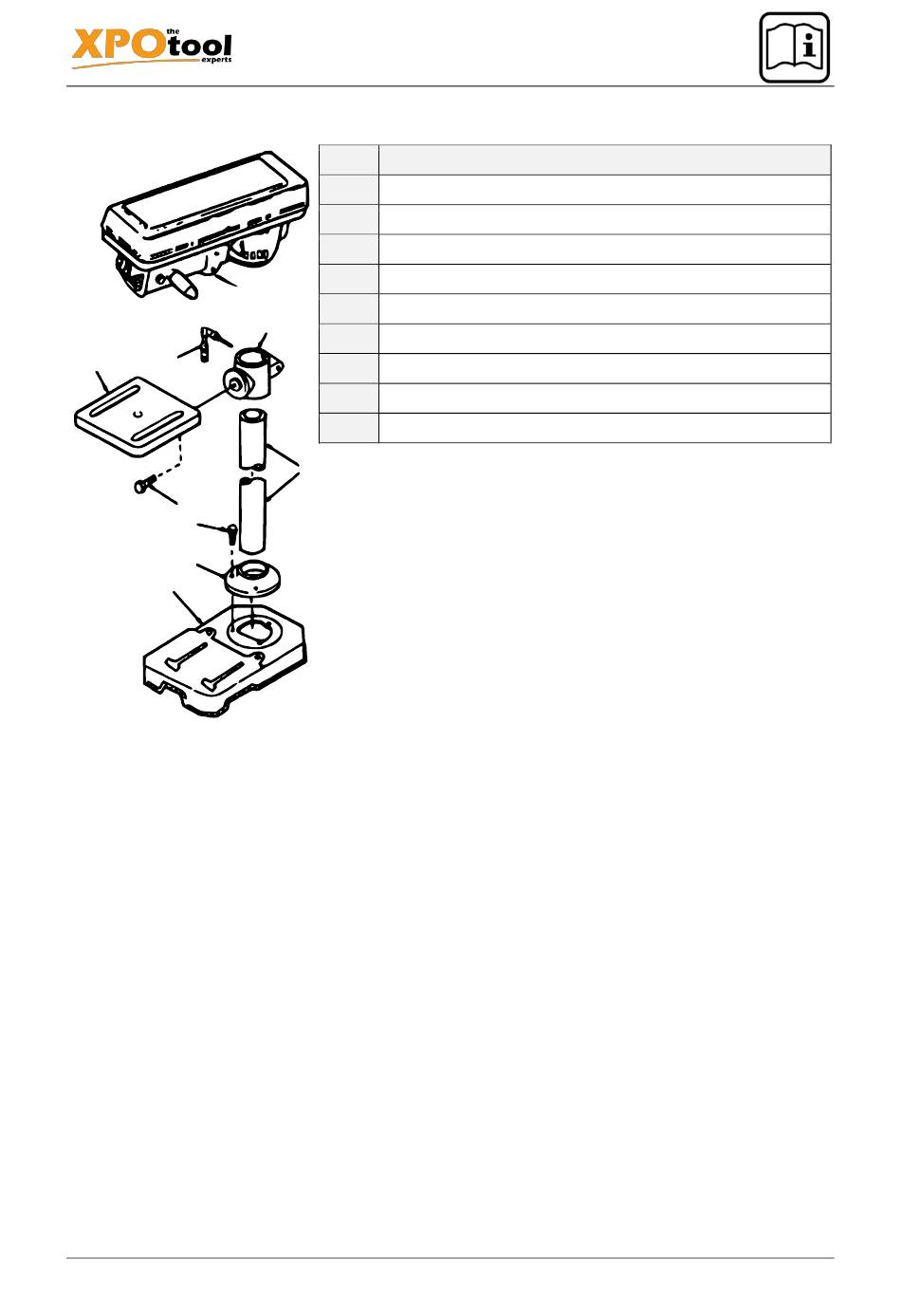

Dénomination
1
Support de table
2
Poignée de verrouillage
3
Colonne
4
Base
5
Support de colonne
6
Vis hexagonale M8×20
7
Vis de réglage table/inclinaison
8
Table
9
Module de tête
Article 63368
Page 4
06 2022-1
