Notice d'assemblage T50, ref 100188
A2PRO vous remercie pour l'achat de ce jet T50, modèle destiné au pilote expérimenté.
Ce kit peut être collé indifféremment avec un pistolet à colle chaude ou avec de la cyano standard
semi-épaisse (type Woody). Si vous utilisez de la cyano, nous vous recommandons d'aplanir les surfaces de
collage par ponçage comme indiqué ci-contre.
Contenu du kit

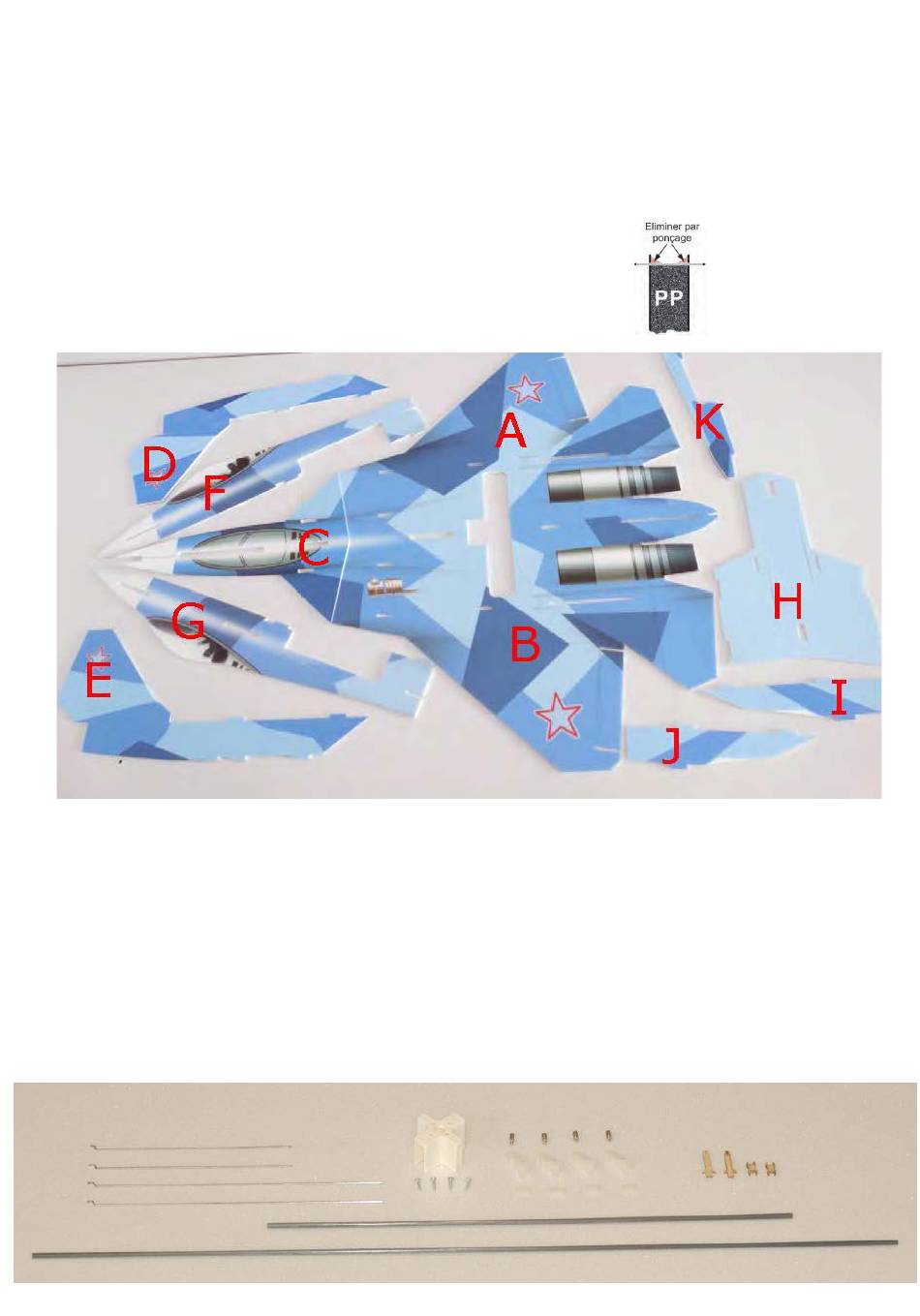

Fuselage T50 en PP 5mm
Tube carbone 4x2x650mm (1 pc)
Tube carbone 4x3x650mm (1 pc)
Corde à piano pliée en Z (4 pcs)
Support moteur (1 pc)
Dominos (4 pcs)
Guignols (4 pcs)
Vis autotaraudeuses pour fixation moteur(4 pcs)
Velcro autocollant (1 pc)
Guide de commande en CTP (2 pcs)
Maintien trappe en CTP (2 pcs)
