4. Pour un rack à trous ronds :
a. Faites glisser le serveur une fois en arrière et en avant pour poser les rails.
b. Poussez le serveur pour le mettre en place et serrez les quatre vis du rail arrière.
c. En tirant l'unité de quelques centimètres, serrez les quatre vis du rail avant.
d. Poussez complètement le serveur dans le rack.
5. Fixez le serveur au rack à l'aide des vis imperdables.
Étape 4
Le DX2 n'est livré qu'avec des boîtiers de disque vides (les disques sont vendus à part).
Il est possible d'installer jusqu'à douze disques durs avec des boîtiers vides remplissant
les emplacements disponibles.
IMPORTANT : Afin d'assurer une bonne ventilation et un bon refroidissement, chaque
emplacement de la baie doit être occupé soit par un disque dur, soit par un boîtier vide.
Ne laissez jamais un emplacement vide.
Installation des disques durs
REMARQUE : Ne retirez jamais les disques de leur boîtier, sous peine d'annuler la garantie.
Une fois le SnapServer dans le rack, procédez comme suit pour installer les disques :
1. Retirez les boîtiers vides de tous les emplacements destinés à accueillir des disques.
2. En le positionnant en face de la baie appropriée, faites
glisser le disque dur jusqu'à ce que le loquet
s'enclenche pour verrouiller le disque dur dans la baie.
3. Répétez
l'Étapes 2
pour chacun des autres disques
durs à installer.
Fixation de la façade
1. Positionnez la façade en alignant les languettes du haut et du bas sur les bords
intérieurs de l'avant du châssis.
2. Faites glisser la façade vers l'unité jusqu'à ce que les aimants adhèrent à la surface.
3. Vérifiez que la façade est correctement alignée et que toutes les diodes sont bien
visibles sur le côté droit, en ligne avec le trou sur la collerette de la façade.
Étape 5
Branchement des câbles
IMPORTANT : Par défaut, le paramètre vitesse/duplex du port Ethernet du DX2 est
configuré en mode auto-négociation. Le commutateur ou le concentrateur réseau auquel
est connecté le DX2 doivent également être configurés en mode auto-négociation, sans
quoi le débit ou la connectivité réseau au DX2 risquent d'être sérieusement affectés.

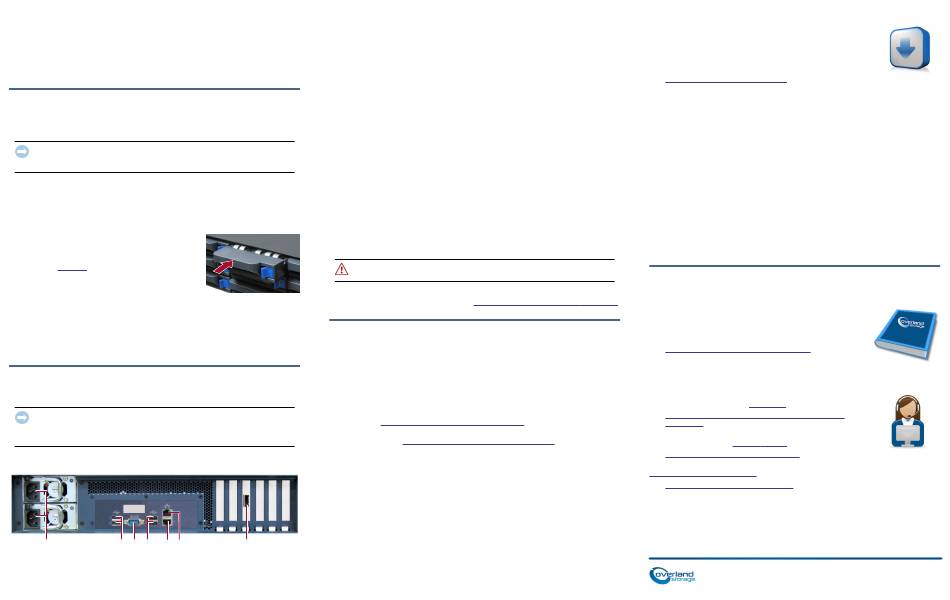

Tout le câblage, les branchements d'alimentation et le refroidissement sont situés sur
le panneau arrière du DX2.
1
2
3
2
4
5
1 – Prises de courant alternatif
3 – Port série*
2 – Ports USB 2.0 (4)
4 – Port Ethernet 2
*
À n'utiliser que par le support technique.
1. Connectez Ethernet 1 à un réseau.
– 4 –
Utilisez un câble de catégorie 5e (ou supérieure) pour connecter le port Ethernet 1
de l'appliance à un commutateur Gigabit Ethernet du réseau LAN auquel est
connecté le système servant à gérer le SnapServer DX2.
2. Si nécessaire, branchez un deuxième câble réseau sur le port Ethernet 2.
REMARQUE : Pour pouvoir tirer profit du network bonding (liaison réseau), que ce soit par
équilibrage de charge ou par basculement, les deux ports (Ethernet 1 et 2) doivent être
physiquement connectés au réseau. Pour l'équilibrage de charge, ils doivent être
connectés au même commutateur, configuré en mode auto-négociation, sur le même
sous-réseau. Pour le basculement, connectez les ports à différents commutateurs du
même sous-réseau.
3. Connectez les deux cordons d'alimentation aux prises de courant alternatif.
4. Branchez les cordons d'alimentation sur un onduleur ou sur une source
d'alimentation correctement mise à la terre.
5. Si vous utilisez un onduleur de marque APC, branchez le cordon USB de
l'onduleur sur le port USB situé à l'arrière du SnapServer.
REMARQUE : Les systèmes SnapServer ont été conçus pour fonctionner avec des
onduleurs réseau ou USB de marque APC permettant de les arrêter convenablement en
cas de coupure de courant. Vous devez configurer l'unité APC à la fois dans l'interface
Web d'administration de SnapServer et dans l'interface utilisateur APC.
6. Appuyez brièvement sur l'interrupteur d'alimentation avant pour mettre
l'unité sous tension.
Important – À lire en premier
Après une mise sous tension initiale avec de nouveaux disques, une appliance DX Series
met jusqu'à 10 minutes pour initialiser complètement la nouvelle appliance. Pendant ce
temps, la diode d'état clignote en alternant entre le vert et l'orange.
ATTENTION :
Ne coupez en aucun cas l'alimentation électrique pendant que le système
est dans cet état ! L'appliance serait rendue inutilisable.
Une fois l'initialisation terminée, le système redémarre automatiquement et la diode
d'état passe au vert fixe. Passez à la section
Étape 6
Établissement de la première connexion
REMARQUE : Les systèmes SnapServer sont configurés pour obtenir une adresse IP auprès
d'un serveur DHCP. Si aucun serveur DHCP n'est trouvé sur le réseau, le SnapServer adopte
par défaut une adresse IP située dans la plage 169.254.xxx.xxx. Vous ne pourrez voir
l'appliance sur le réseau qu'après l'avoir détectée à l'aide de SnapServer Manager (SSM) et
lui avoir éventuellement attribué une adresse IP.
• Si vous installez le SnapServer DX2 sur un réseau comportant un serveur DHCP,
passez à «
Se connecter à l'aide du nom de l'appliance
• Si votre réseau ne comporte pas de serveur DHCP ou de services de résolution de
noms, passez à «
Se connecter à l'aide du nom de l'appliance
Cette procédure nécessite que les services de résolution de noms soient opérationnels
(via DNS ou un service équivalent).
1. Recherchez le nom du serveur.
Par défaut, ce DX2 nom est « SNAP-nnnnnnn », où nnnnnnn est le numéro de
l'appliance. Le numéro du serveur est une chaîne exclusive, composée uniquement
de chiffres, et qui figure sur une étiquette apposée sur le bas du serveur.
2. Dans un navigateur Web, entrez l'URL du serveur.
Par exemple, entrez « http://SNAPnnnnnnn » (avec le nom par défaut du DX2).
6
3. Appuyez sur
Entrée
5 – Port Ethernet 1
6 – Port carte SAS
4. Dans la boîte de dialogue de connexion, saisissez admin comme nom d'utilisateur
et comme mot de passe, puis cliquez sur
5. Effectuez l'assistant de configuration initiale.
« Établissement de la première connexion
».
Se connecter à l'aide de SnapServer Manager
».
pour vous connecter à l'interface Web d'administration.
OK
.
– 5 –
Se connecter à l'aide de SnapServer Manager
SnapServer Manager (SSM) est une application Java de gestion,
indépendante de la plate-forme utilisée et qui s'exécute sur la
totalité des principales plates-formes. SSM procure aux
administrateurs une interface unique à partir de laquelle ils
peuvent gérer n'importe quel SnapServer du réseau. Vous pouvez
installer SSM après l'avoir téléchargé depuis :
http://docs.overlandstorage.com/ssm
SSM doit absolument être installé sur un ordinateur résidant sur le même segment
réseau que votre SnapServer.
Procédure SnapServer Manager
1. Lancez SSM.
SSM détecte tous les SnapServers présents sur son segment de réseau local et il
affiche leurs informations dans la console principale. Si vous ne disposez pas de
serveur DHCP, l'appliance risque de mettre un certain temps à apparaître sur le
réseau.
REMARQUE : Pour distinguer plusieurs SnapServers, vous devrez peut-être rechercher
leurs noms d'appliance par défaut (voir la procédure précédente).
2. Cliquez sur le nom de l'appliance avec le bouton droit de la souris et sélectionnez
Launch Web Administration (Lancer la gestion Web).
3. Ouvrez une session dans l'interface Web d'administration.
Entrez admin comme nom d'utilisateur et comme mot de passe, puis cliquez sur
4. Effectuez l'assistant de configuration initiale.
Votre DX2 est prêt à être configuré pour votre environnement et pour vos besoins
spécifiques.
Étape 7
Guides d'utilisation
».
Pour des explications détaillées sur la configuration de votre
SnapServerDX2, reportez-vous au SnapServer Administrator's
Guide for GuardianOS ou aux GuardianOS Release Notes.
Ces documents sont disponibles en ligne sur :
http://docs.overlandstorage.com/snapserver
La page Web propose également des versions traduites du
présent Guide de mise en route rapide.
Garantie et assistance technique
Pour des informations générales sur l'assistance technique et la
gara onsultez notre page Web
Contact Us
(Nous contacter):
http://www.overlandstorage.com/company/contact-us/
index.aspx.
Pour savoir comment contacter le support technique d'Overland,
allez sur notre page Web
Contact Support
(Contacter le support) :
http://docs.overlandstorage.com/support
Pour rechercher d'autres informations de maintenance, visitez notre
Expert Knowledge Base System
:
http://support.overlandstorage.com/kb
http://support.overlandstorage.com
Vous pouvez trouver une assistance technique supplémentaire via Internet à la
Overland Storage
ou en contactant Overland Storage à l'aide des informations qui se trouvent sur la
page
Contact Us
(Nous contacter) de notre site Web.
OD11005
06/2012
– 6 –
OK
.
page Web du support
©2011-12 Overland Storage, Inc.
