Paramètres de sortie suite
Fonctions des relais mécaniques

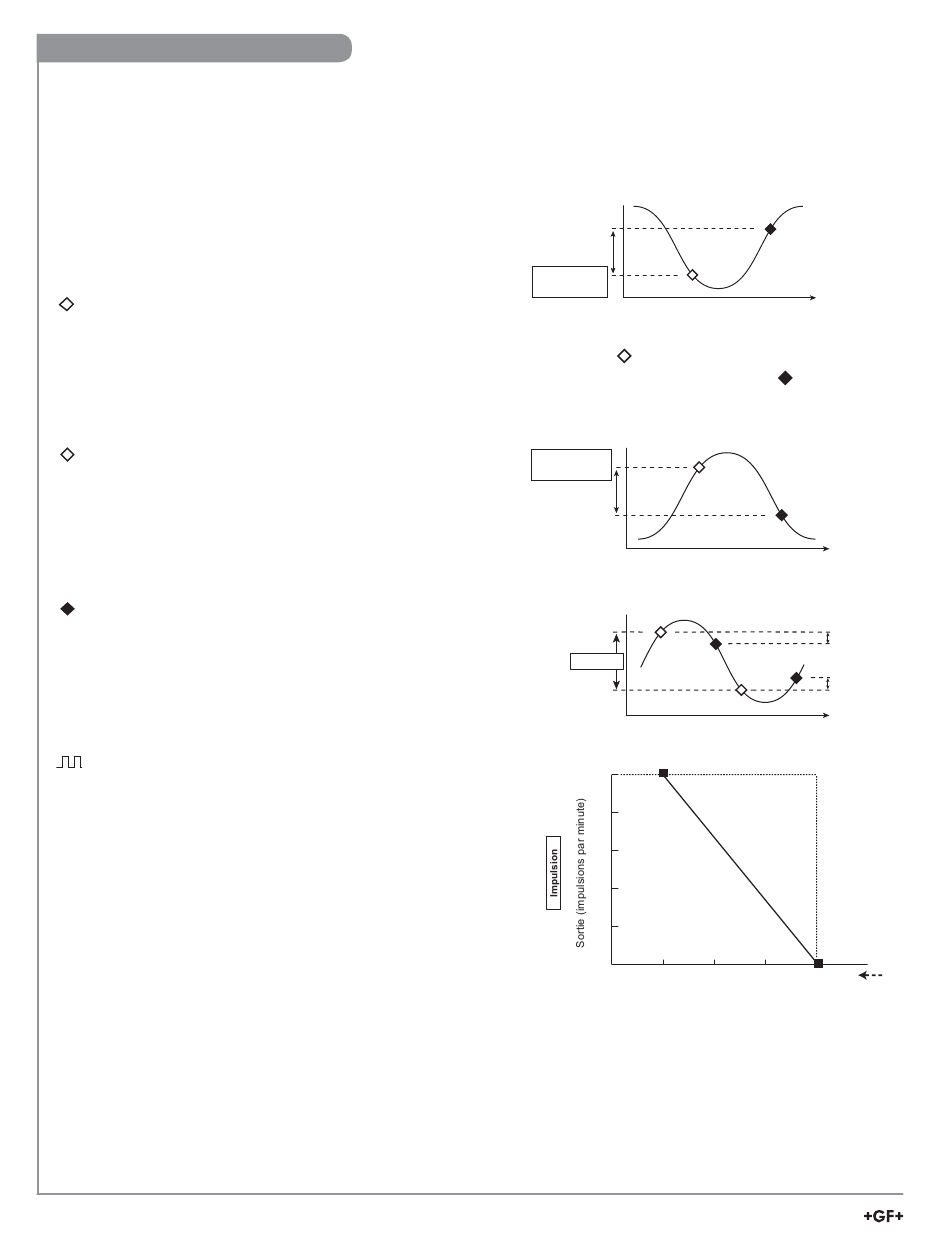

Les relais du 8630 sont sélectionnables et confi gurables. Ils peuvent
être utilisés comme commutateurs qui réagissent lorsque la valeur du
processus passe au-dessus ou en dessous d'un point de consigne
défi ni par l'utilisateur. Ils peuvent servir pour le déclenchement de
l'alarme de niveau bas, de l'alarme de niveau haut ou de l'impulsion
proportionnelle en rapport avec la valeur du processus. Les fonctions
des relais, ainsi que les réglages d'hystérésis et de retard sont
défi nis dans le menu CALIBRAGE et peuvent être testés dans le
menu OPTIONS.
Point de consigne bas :
Le relais est activé quand la valeur mesurée est inférieure au
point de consigne.
Point de consigne haut :
Le relais est activé quand la valeur mesurée est supérieure au
point de consigne.
Fenêtre :
Le relais est désactivé dans la fenêtre des deux points de consigne
moins l'hystérésis. Le relais est activé quand la valeur est supérieure
ou inférieure au point de consigne haut ou bas.
Fonctionnement par fréquence d'impulsions :
Le transmetteur peut émettre en sortie une impulsion suivant la valeur
défi nie dans les réglages du menu CALIBRAGE et l'entrée capteur.
La sortie des relais, en signaux carrés de la fréquence d'impulsions
maximale, est de 400 impulsions par minute. Exemple d'utilisation :
contrôler des pompes de dosage actionnées par solénoïde.
Exemple : À mesure que la valeur du processus passe sous le point
de consigne (4 mg/l), la sortie commence à émettre des impulsions
en fonction de la valeur du processus, du point de consigne
d'impulsion maximal et de la valeur programmée en impulsions par
minute. La fréquence des impulsions augmente au fur et à mesure
que la valeur du processus diminue et se rapproche du point de
consigne programmé. Cette fonctionnalité permet notamment de
contrôler la procédure avec précision.
• La sortie est de 0 impulsion/minute quand la valeur d'entrée est
supérieure à 4 mg/l.
• La sortie est de 35 impulsions/minute quand la valeur d'entrée est
égale à 3 mg/l.
• La sortie est de 100 impulsions/minute quand la valeur d'entrée est
égale ou inférieure à 1 mg/l.
Il est possible de choisir le point de départ, le point fi nal et la
fréquence d'impulsions maximum dans le menu de CALIBRATE.
