Manuels Connexes pour HOMCOM 370-149V90
Sommaire des Matières pour HOMCOM 370-149V90

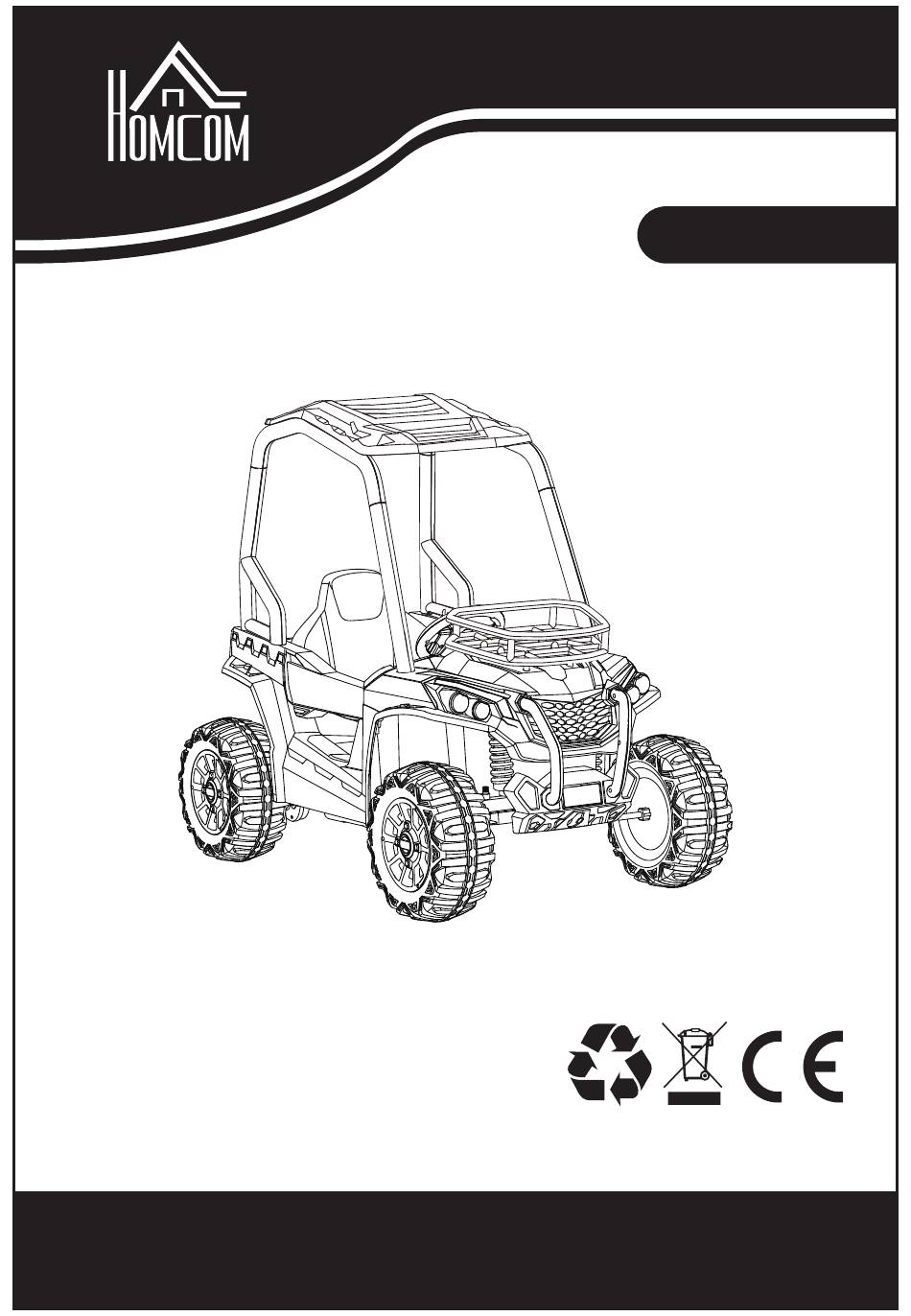

- Page 1 INfda005V01_FR 370-149V90 READ AND SAVE THIS INSTRUCTION FOR FUTURE USE ASSEMBLY INSTRUCTION...
- Page 2 Avis aux utilisateurs │ 1 Spécifications: Batterie : 12V10AH *1 Moteur : 2*555(120W) Âges appropriés : 37-96 mois 30KG Poids maximum : 3-6KM/h Vitesse : Mode de puissance : Type de charge Charge 8-12 heures, Utilisation : 1-2 heures Utilisation du temps : Chargeur : Entrée CA 110~240 V, sortie CD12V 1000mA AVERTISSEMENT...
-
Page 3: Informations De Stockage Et Maintenance De La Batterie
INFORMATIONS DE STOCKAGE ET MAINTENANCE DE LA BATTERIE ●Veuillez charger 8 à 12 heures avant la première utilisation. ●Veuillez utiliser l'adaptateur approprié pour recharger la batterie de stockage, sinon le véhicule sera endommagé. ●Veuillez charger la voiture une fois que la vitesse est plus lente que la normale, sinon la durée de vie de la batterie de stockage sera réduite. -
Page 4: Prévenir Le Feu Et Les Chocs Électriques
PRÉVENIR LE FEU ET LES CHOCS ÉLECTRIQUES : - Utilisez la seule batterie rechargeable et chargeur suplied avec votre véhicule. -NE JAMAIS remplacer la batterie ou le chargeur par une autre marque. L'utilisation d'une autre batterie ou d'un chargeur peut provoquer un incendie ou une explosion. - Page 5 ●Ne chargez pas la batterie à l'envers. ●Sécurisez toujours la batterie avec le support. La batterie peut tomber et blesser un enfant si le véhicule se renverse. ●Il est de la responsabilité des parents de vérifier les parties principales du jouet avant d'utiliser, Ils doivent examiner régulièrement les dangers potentiels, tels que la batterie, la charge, le câble ou le cordon, la prise, les vis de fixation du boîtier des autres parties et, en cas de dommage, le jouet...
-
Page 6: Schéma Des Pièces
Schéma des pièces │ 2 CONSEIL: Certaines pièces illustrées sont assemblées des deux côtés du véhicule. TOIT Type R/C... -
Page 7: Liste Des Pièces
Liste des pièces│ 3 No de Qté (pcs) NOM DE LA PIÈCE Note pièce Carrosserie Roue arrière l Roue avant Rondelle Ø12 Contre-écrou Goupille Enjoliveur Colonne de direction Volant Vis mécanique M5x35 Placer sur le volant Ecrou Ø5 Placer sur le volant Pare-chocs Gauche et droite Vis à... - Page 8 Fixation des pare-chocs avant et du couvercle du feu arrière│ 4 Outils d’assemblage requis (non inclus) : Pince à long bec Tournevis 1. Insérez les languettes du pare-chocs avant dans les trous à l'avant du véhicule, poussez jusqu'à ce que vous entendiez un “clic”...
-
Page 9: Type /Rc - Fixation De La Colonne De Direction
Type /RC – Fixation de la colonne de direction │ 5 CONSEIL : Les étapes suivantes uniquement pour le type R/C. Vue de fond avant Augmentez la carrosserie du véhicule. 1. Insérez l'extrémité droite de la colonne de direction dans le trou du boîtier de direction, le trou sur la carrosserie du véhicule et dans le trou du tableau de bord. -
Page 10: Réinitialisation De L'essieu Avant
Réinitialisation de l’essieu avant │ 6 Goupille Vis de machine M6*20 Rondelle Ø12 Colonne de direction Liaison de l’essieu avant Rondelle Ø6 Contre- Plaque d’essieu avant écrou Ø6 Coupez l'attache en plastique sur l'essieu avant avec des ciseaux. 1-2. Ajustez la plaque d’essieu avant de sorte que l’essieu soit dans la bonne position comme indiqué... -
Page 11: Fixation Des Roues Arrière
Fixation des roues arrière │ 7 Hole on Trou sur la boîte de vitesses Vue arrière Coupez les attaches en plastique sur les boîtes de vitesses. Retirez toutes les pièces de l’essieu arrière. 1. Insérez l’essieu arrière à travers le trou dans la carrosserie, Lorsque vous l'insérez à... -
Page 12: Fixez Les Roues Avant
Fixez les roues avant │ 8 Vue de dessous Retirez toutes les pièces de l'essieu avant. 1. Faites glisser une rondelle Ø12sur l'essieu avant. 2. Mettez une roue avant sur l’essieu avant. 3. Faites glisser une rondelle Ø12 sur l'essieu avant. 4. -
Page 13: Fixer Le Volant
Fixer le volant │ 9 CONSEIL: si le volant de votre véhicule est équipé de la fonction de son, veuillez suivre les étapes 1 à 4 pour ajouter les batteries (non fournies), et reportez-vous aux informations relatives à la batterie à la page 2. 1. - Page 14 Fixation de l’ensemble du levier de vitesse et du panneau de protection │10 1. Soulevez l’ensemble du levier de vitesse et retirez les quatre vis de tête rondes Ø4x12 avec un tournevis. 2. Poussez l’ensemble du levier de vitesse vers l’avant et placez-le sur les supports de montage des 4 vis comme indiqué.
- Page 15 Connection de l’alimentation et fixation de la planche de lit arrière │11 1. Branchez le connecteur de la batterie dans le connecteur du véhicule, poussez fermement. 2. Placez les languettes sur la planche de lit arrièree dans les fentes situées dans la carrosserie arrière, et et appuyez jusqu'à ce qu'elle s'enclenche en place.
-
Page 16: Fixation Du Siège Et Du Panier
Fixation du siège et du panier │ 12 1. Fixez le dossier sur le siège. Insérez deux vis à tête plate Ø4x12 depuis le côté inférieur du siège, à travers le siège et dans le dossier du siège, et resserrez-le. 3. -
Page 17: Fixation Du Toit (1)
Fixation du toit (1) │ 13 CONSEIL : Les étapes suivantes uniquement pour le type avec toit. "R" marqué “L”marqué “R” marqué “L”marqué CONSEIL : Le toit, les poutres du toit, les supports avant du toit et les supports arrière du toit sont marqués “ L ” et “R”, également CONSEIL : Les étapes suivantes ne concernent que le type avec toit. -
Page 18: Fixation Du Toit (2)
Fixation du toit (2) │ 14 CONSEIL : Les étapes suivantes uniquement pour le type avec toit. Fixez l'ensemble du toit sur la carrosserie. 2. Insérez une vis à tête plate de Ø4x12 dans le support avant du toit et dans le capot, puis serrez avec un tournevis. -
Page 19: Utilisation De Votre Voiture-Jouet
Utilisation de votre voiture-jouet │ 15 Bouton d'alimentation : Allume et éteint le véhicule. 2. Levier vitesse avant / arrière à basse vitesse : change la direction dans laquelle le véhicule se déplace d'avant en arrière. ● Pour faire avancer le véhicule, placez le levier en position haute. ●... -
Page 20: Utilisation À Grande Vitesse
Utilisation à grande vitesse │ 16 IMPORTANT ● Le couvercle de protection à grande vitesse doit être enlevé par un adulte. ● Avant d’enlever le couvercle de protection HAUTE VITESSE : Veillez à ce que votre enfant sait comment diriger, comment démarrer et arrêter le produit et connaît les règles en toute sécurité. - Page 21 Chargement │ 17 AVERTISSEMENT ! • SEUL un adulte est autorisé à charger et à recharger la batterie ! • Ce produit avec protection de la charge : lors de la charge, toutes les fonctions seront coupées. • Le COMMUTATEUR D'ALIMENTATION doit être mis en position OFF lors de la charge. •...
-
Page 22: Guide De Dépannage
Guide de Dépannage │ 18 Cause Possible Solution Problème Batterie faible sur le pouvoir Rechargez la batterie. Le fusible thermique s'est déclenché Réinitialisez le fusible, voir <Fusible> Le connecteur de batterie ou Vérifiez que les connecteurs de la batterie sont fermement connectés les uns aux autres.
