Caractéristiques; Avertissements - CLAS AC 0530 Mode D'emploi

AC 0530
COFFRET VERIFICATEUR D'ALESAGE 50-160mm
CARACTÉRISTIQUES
Etendue de mesure
6 - 10 mm
10 - 18 mm
18 - 35 mm
35 - 50 mm
50 - 100 mm
50 - 160 mm
160 - 250 mm
250 - 450 mm

AVERTISSEMENTS

• Ne pas démonter ou modifi er la jauge
• Ne pas cogner la jauge
• Nettoyez et appliquez de l'anti-rouille après chaque utilisation et désassemblage de la
jauge (laisser la jauge assemblée à la tige peut entraîner un manque de précision des
futures mesures), puis placer cette dernière dans le boîtier.
• Ne pas utiliser les rallonges, joints ou composants pour un autre usage que ceux prévus
dans la présente notice.
Mesure de la profonfeur
40mm
100mm
150mm
150mm
150mm
150mm
400mm
400mm

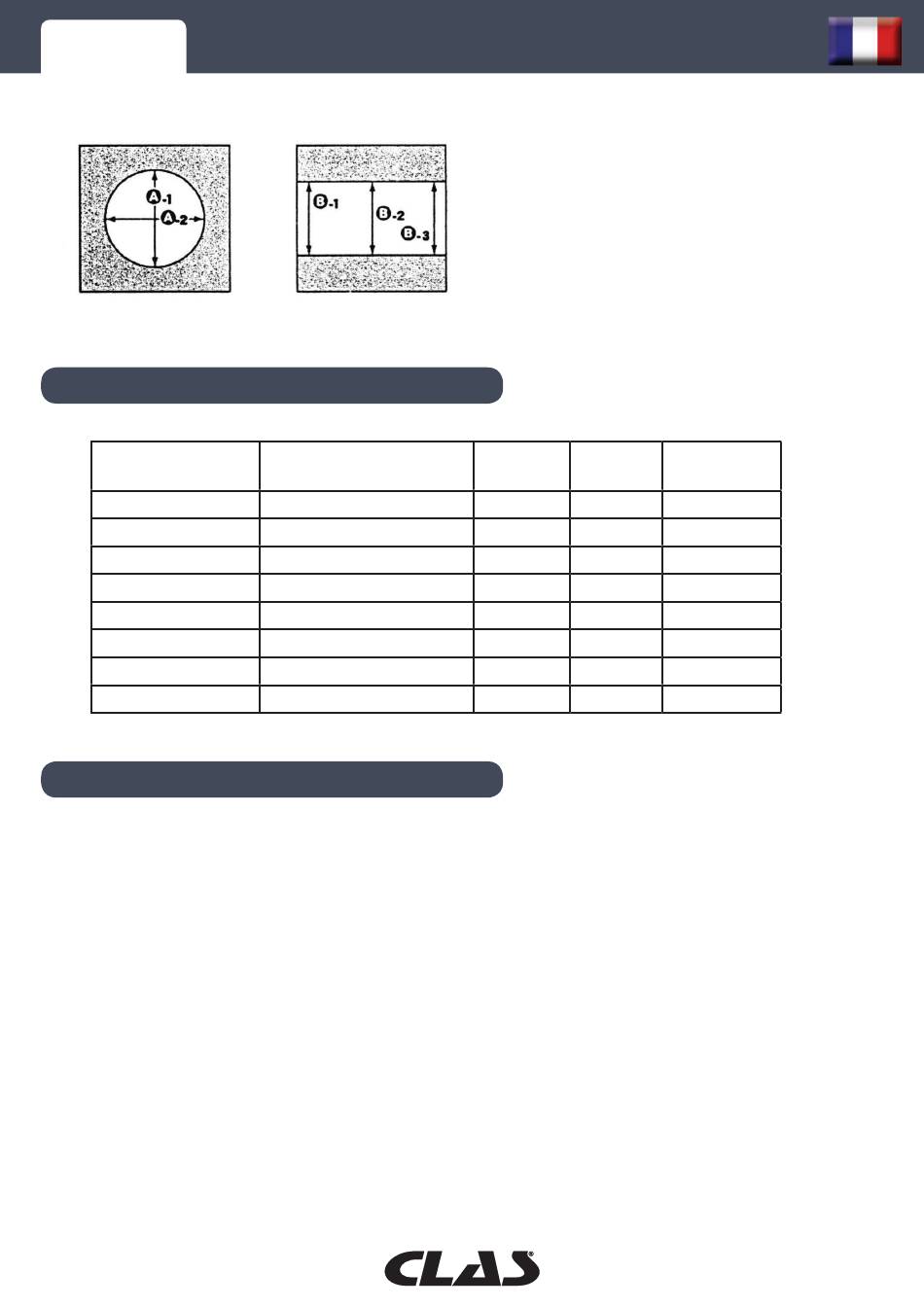

• Afi n d'obtenir les données exactes, il est
généralement recommander de mesurer
plusieurs positions, voir les fi gures de
gauche.
Rallonge
Joint
de touche
9
9 1
9 2
4 4
11 4
12 4
5 5
5 5
Composant
1
1
2
