8
Commande
8.1
Eléments affichés
8.1.1

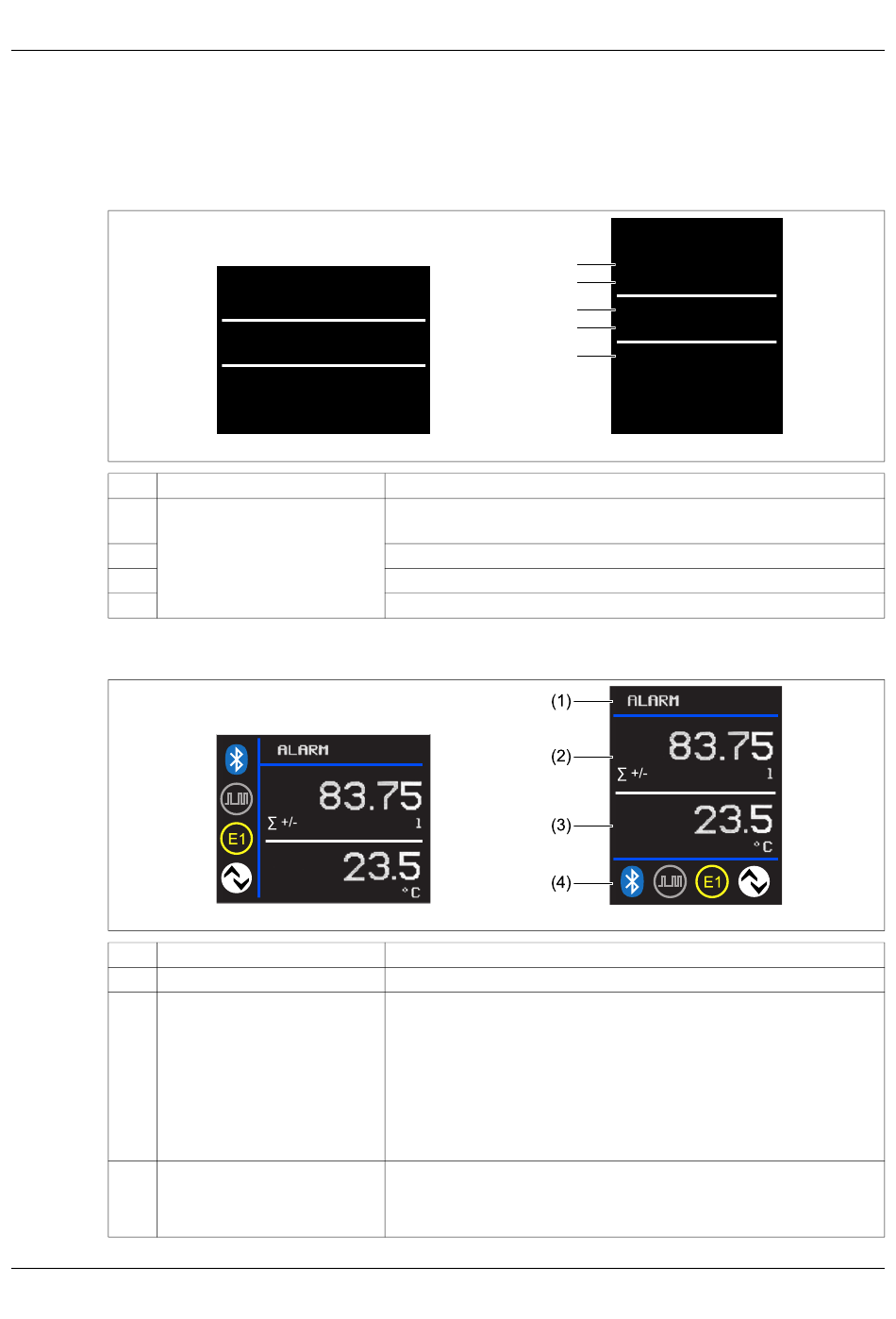

Affichage de démarrage (Startup)
L'affichage de démarrage (Startup) s'affiche à l'écran dès que l'alimentation avec l'appareil est établie.
L'affichage de démarrage passe à l'affichage du process après environ cinq secondes.
Pos. Désignation
1
Affichage de démarrage
(Startup)
2, 3
4
5
8.1.2
Ecran Procédé
Pos. Désignation
1
Ligne d'état
2, 3
Affichage de la valeur de
process 1, affichage de la
valeur de process 2
4
Barre d'outils
Main SW:
439.02.01
Main HW:
I/O HW:
BT SW:
464.01.01
TAG:
JUMO flowTRANS US W02
Orientation : 0°, 180°
Description
Affiche la version logicielle de l'appareil.
Affiche la version matérielle de l'appareil.
Affiche la version logicielle du module Bluetooth.
Affiche le TAG appareil (marquage spécifique à l'application).
Orientation : 0°, 180°
Description
Affiche les informations sur l'état de l'appareil.
Affiche les valeurs et les messages suivants :
•
•
•
•
•
Affiche :
•
•
(1)
(2)
(3)
01.01
(4)
01.01
(5)
les 2 valeurs de process configurées (valeurs réelle)
les unités du système des valeurs de process
les compteurs totalisateurs en cas de fonction de totalisation
le volume de remplissage ou le volume résiduel pour la fonc-
tion de lot
Messages d'erreur "Dépannage", Page 41
la configuration et l'état de I/O Pin 1 et I/O Pin 2
la configuration et l'état des connexions d'interface
8 Commande
Main SW:
439.02.01
Main HW:
01.01
I/O HW:
01.01
BT SW:
464.01.01
TAG:
JUMO flowTRANS US
W02
Orientation : 90°, 270°
Orientation : 90°, 270°
27
