Module pluie et vent

Fiche technique:
T11013

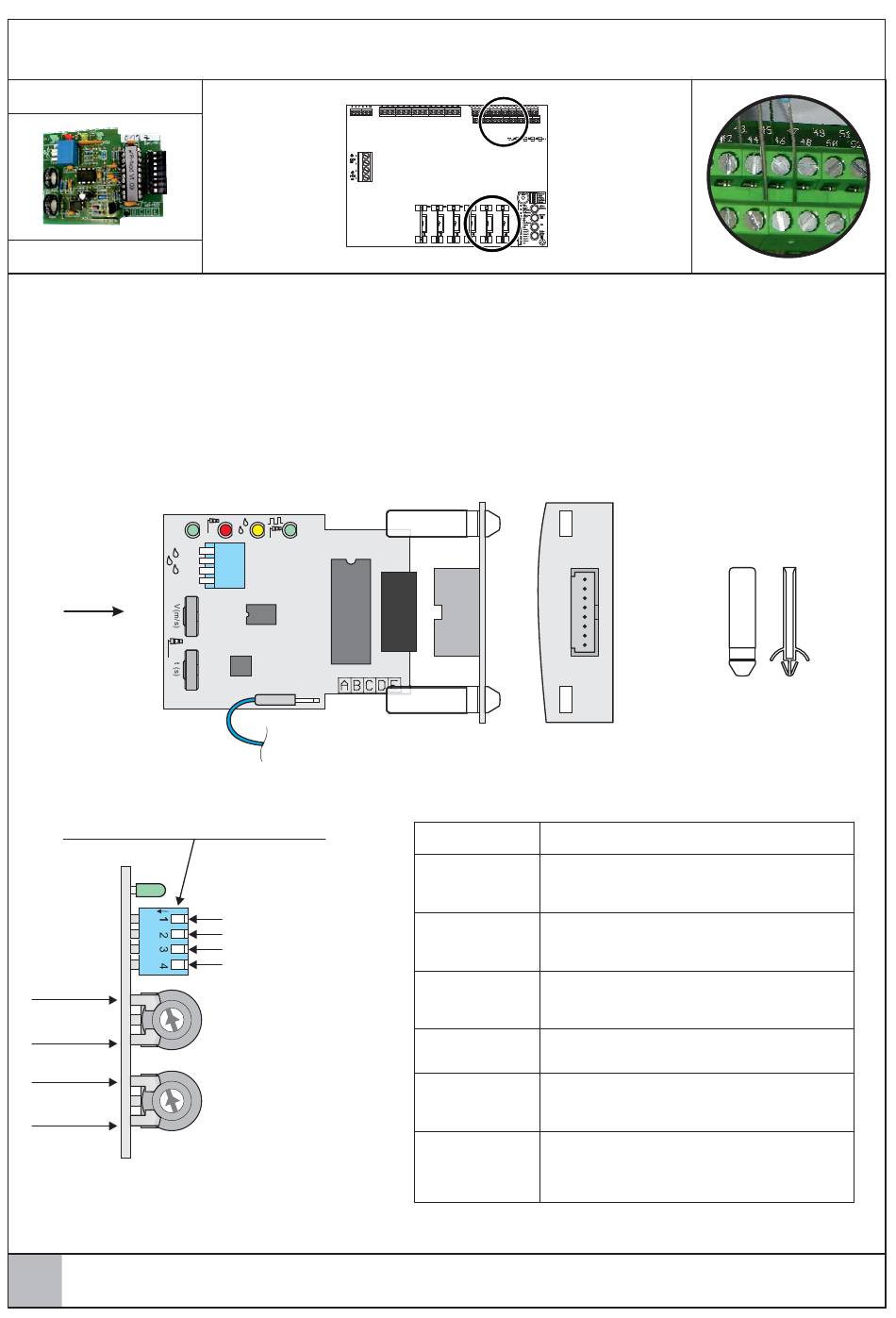

Le module de détection pluie et vent 501 se met en place en insérant le circuit imprimé sur le connecteur enfichable fixé sur la carte de la centrale
électrique de désenfumage. La mise en place de maintenance est facilité par deux guides carte.
ATTENTION:
La mise en place (montage ou démontage) du module de détection pluie et vent 501 doit se faire lorsque la centrale électrique de désenfumage est
hors tension (secteur et batteries déconnectés).
Le module de détection pluie et vent 501 peut se monter sur n 'importe quel connecteur enfichable.
O.K.
max.
med.
min.
Test
min.
max.
Dispositif à Interrupteurs Programmables (DIP)
on
Mini. (3m/s)
Maxi. (10m/s)
Mini. (0s)
Maxi. (30s)
24
Manuel technique JOFO FRANCE n°20-011E - Centrales COMPACT EN230/24 - EN230/48 - EN400/48 10-20-25-30-60-75A
MODULE PLUIE ET VENT
max.
min.
Sensibilité pluie "maximum"
Sensibilité pluie "médium"
Sensibilité pluie "minimum"
Détection active / non active
Réglage de la
vitesse du vent
Réglage du retard de
déclenchement du vent
Position
ON : Valide la fonction sensibilité maximum pour la pluie.
Sensibilité pluie "maxi."
OFF : La fonction sensibilité maximum n'est pas validée. Si les trois
Interrupteur n°1 du DIP
interrupteurs n°1, 2 ou 3 sont en position "OFF" l'aération reste
refermée.
ON : Valide la fonction sensibilité médium pour la pluie.
Sensibilité pluie "med."
OFF : La fonction sensibilité médium n'est pas validée. Si les trois
Interrupteur n°2 du DIP
interrupteurs n°1, 2 ou 3 sont en position "OFF" l'aération reste
refermée.
ON : Valide la fonction sensibilité minimum pour la pluie.
Sensibilité pluie "mini."
OFF : La fonction sensibilité minimum n'est pas validée. Si les trois
Interrupteur n°3 du DIP
interrupteurs n°1, 2 ou 3 sont en position "OFF" l'aération reste
refermée.
ON : Les signaux provenant du capteur pluie/vent sont ignorés. On
Détection
peut utiliser l'aération même en cas de pluie ou de vent.
Interrupteur n°4 du DIP
OFF : La surveillance pluie ou vent est active.
La centrale donnera l'ordre de fermeture en aération lorsque la
Potentiomètre
vitesse du vent atteindra la valeur réglé par le potentiomètre
de réglage de la
Réglage en butée dans le sens anti-horaire = 3 mètres par seconde.
vitesse du vent
Réglage en butée dans le sens horaire = 10 mètres par seconde.
La centrale donnera l'ordre de fermeture en aération lorsque la
Potentiomètre
vitesse du vent atteindra la valeur réglé (voir ci-dessus) après une
de réglage du retard de
période défini par le potentiomètre
déclenchement du vent Réglage en butée dans le sens anti-horaire = 0 seconde.
Réglage en butée dans le sens horaire = 30 secondes.
Guide carte
Fonction
