Raccordement Des Reports D'informations; Après Action - Jofo 10A-2-1 Manuel Technique

Relais à programmer selon configuration du chantier (voir page 22).
La centrale est pré-programmée en usine en « » (voyant 9) pour le relais n° 1 et en «
Position d'attente (seul le voyant vert est allumé)
Position du contact en fonctionnement normal
Contact entre les bornes 7 et 6
en fonctionnement normal (pas de défaut).
Position d'attente (seul le voyant vert est allumé)
Position du contact en fonctionnement normal
Contact entre les bornes 10 et 8
en fonctionnement normal
Manuel technique JOFO FRANCE n°20-011E - Centrales COMPACT EN230/24 - EN230/48 - EN400/48 10-20-25-30-60-75A

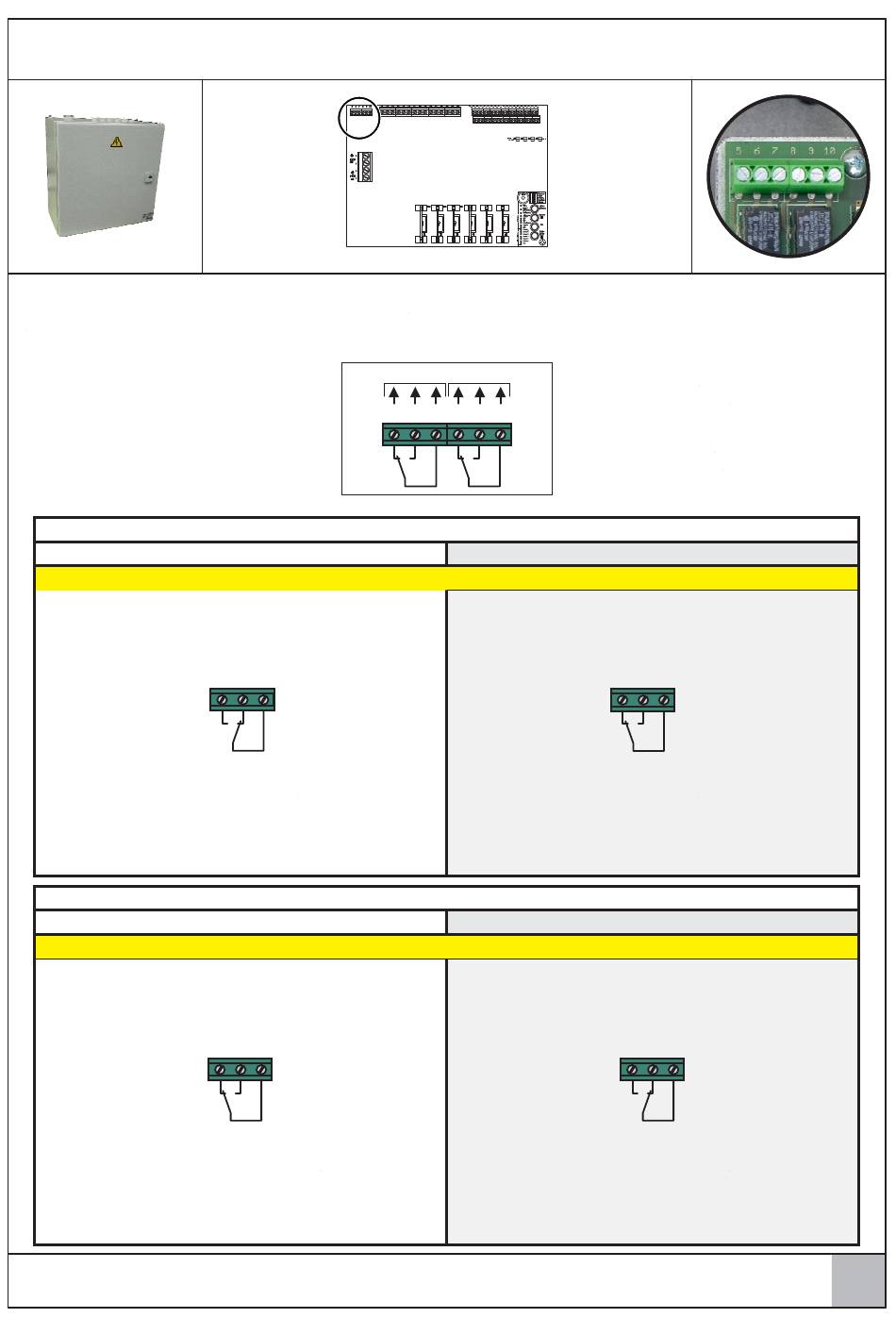

RACCORDEMENT DES REPORTS D'INFORMATIONS

C
Programmation
5 6 7
Programmation
8 9 10
.
D » (voyants 8 - 15) pour le relais n° 2.
RELAIS n°1 RELAIS n°2
5 6 7 8 9 10
RELAIS n° 1 (position du contact centrale sous tension)
« » (voyant 5) voir page 22 C
Position du contact en cas de défaut
Contact entre les bornes 7 et 5
en cas de
RELAIS n° 2 (position du contact centrale sous tension)
« » (voyants 4 - 11) voir page 22 D
Position du contact en mise en sécurité désenfumage
Contact entre les bornes 10 et 9
en mise en sécurité désenfumage.
Représentation
de la position des contacts
centrale hors tension
Pouvoir de coupure
des contacts inverseurs
230Vca / 3A
Après action
5 6 7
défaut (le voyant défaut est allumé).
Après action
8 9 10
13
