I
DENTIFIER

Panneau avant

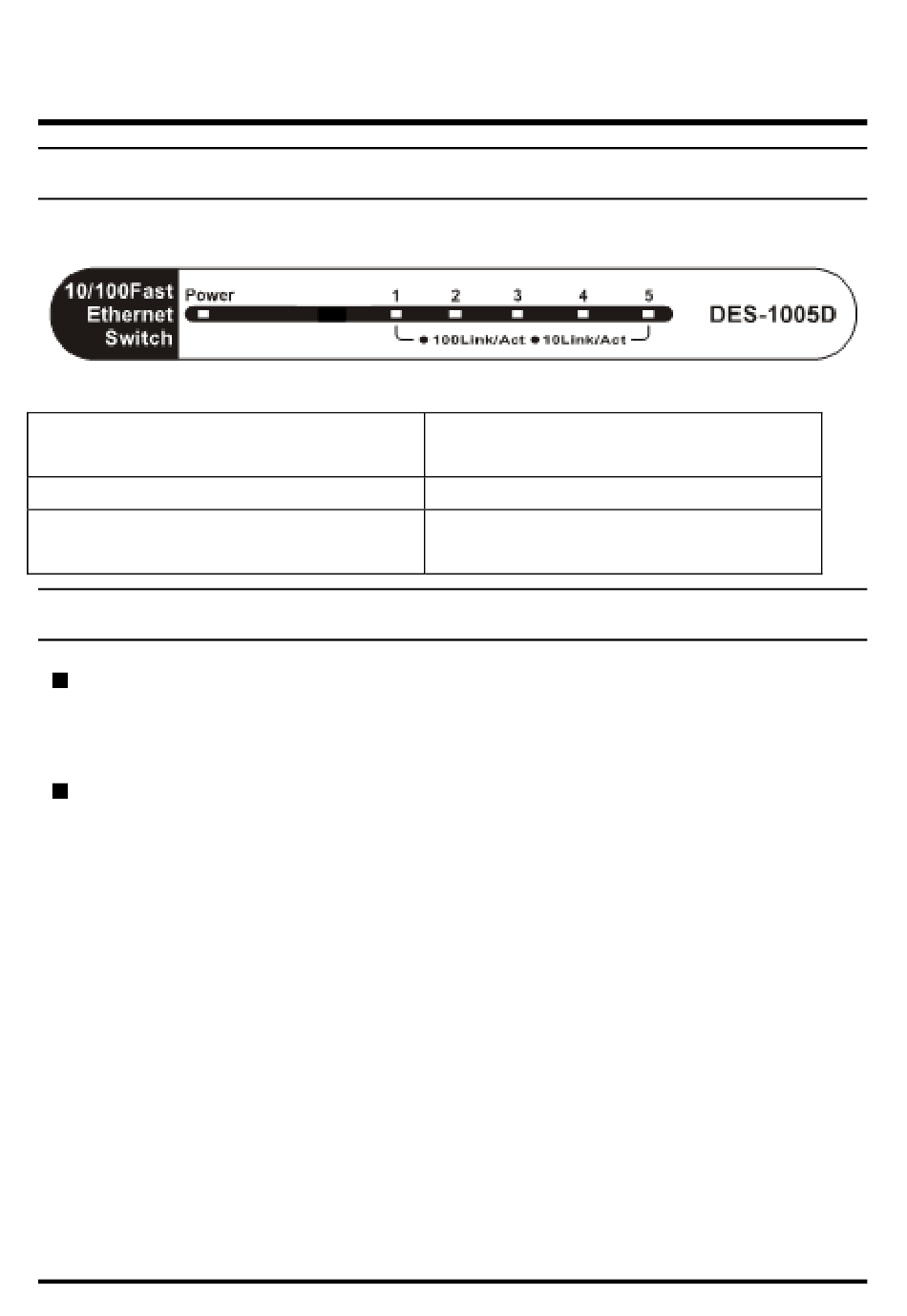

L'illustration ci-dessous montre le panneau avant du DES-1005D/ DSS-5+.
Commutateur Ethernet rapide 10/100 Mbps DES-1005D/ DSS-5+
10/100 Fast Ethernet
Switch
Power
100Link/Act
10Link/Act

Voyants lumineux

Voyant Power (Alimentation) :
Ce voyant vert s'allume lorsque le DES-1005D/ DSS-5+ est alimenté.
Sinon il reste éteint.
Voyant de Liaison/Activité 100Mbps ou 10Mbps. 100 Link/Act
(green), 10 Link/Act (amber) {(100 Liaison/Activité (vert), 10
Liaison/Activité (orange)} :
Ce voyant s'allume en vert lorsque le port est connecté à une station
Ethernet rapide 100 Mbps. Le voyant vert clignote lorsque des
données Ethernet rapide sont transmises ou reçues. Ce voyant
s'allume en orange lorsque le port est connecté à une station Ethernet
10 Mbps, ou un autre périphérique réseau. Le voyant orange clignote
lorsque des données Ethernet sont transmises ou reçues.
L C
ES OMPOSANTES
E
Commutateur Ethernet rapide
10/100
Alimentation
100Liaison/Activité
10Liaison/Activité
7
XTERNES
