__ 6. Connectez les câbles à l'unité 5079–001 (l'unité du bas).
__ a. Connectez le câble HSL installé à l'étape 5a à la page 20 au connecteur HSL 0.
__ b. Connectez un nouveau câble HSL au connecteur HSL 1.
__ c. Connectez le câble SPCN installé à l'étape 5b à la page 20 au connecteur J15.
__ d. Connectez un nouveau câble SPCN au connecteur J16.
__ e. Connectez le cordon d'alimentation. Ne branchez pas le cordon à la prise de courant. Si les
deux cordons d'alimentation de l'unité 5079 ne sont pas de la même longueur, connectez le
câble le plus court à l'unité 5079–001.
__ 7. Connectez le câble HSL de l'unité X au connecteur HSL 0 de l'unité 5079–002. Ce câble relie à
présent l'unité X et l'unité 5079–002.
__ 8. Connectez le câble SPCN de l'unité X au connecteur SPCN J15 de l'unité 5079–002. Ce câble relie
à présent l'unité X et l'unité 5079–002.
__ 9. Connectez le câble HSL du connecteur HSL 1 de l'unité 5079–001 au connecteur HSL 0 de
l'unité Y.
__ 10. Connectez le câble SPCN du connecteur J16 de l'unité 5079–001 au connecteur J15 de l'unité Y.
__ 11. Installez ou fermez le panneau arrière des unités 5079, X et Y.
__ 12. Passez au Chapitre 5, «Fin de l'installation», à la page 23.
Connexion de l'unité 5079 en fin de boucle
La procédure ci-après décrit la connexion de l'unité 5079 au dernier emplacement d'une boucle d'unités
d'extension. En d'autres termes, cette procédure consiste à installer l'unité 5079 entre l'unité centrale et
l'unité d'extension qui se trouve actuellement en dernière position. Dans les instructions qui suivent,
l'unité d'extension figurant au dernier emplacement est l'unité Y, comme illustré à la figure 18, et à la
figure 19 à la page 22.

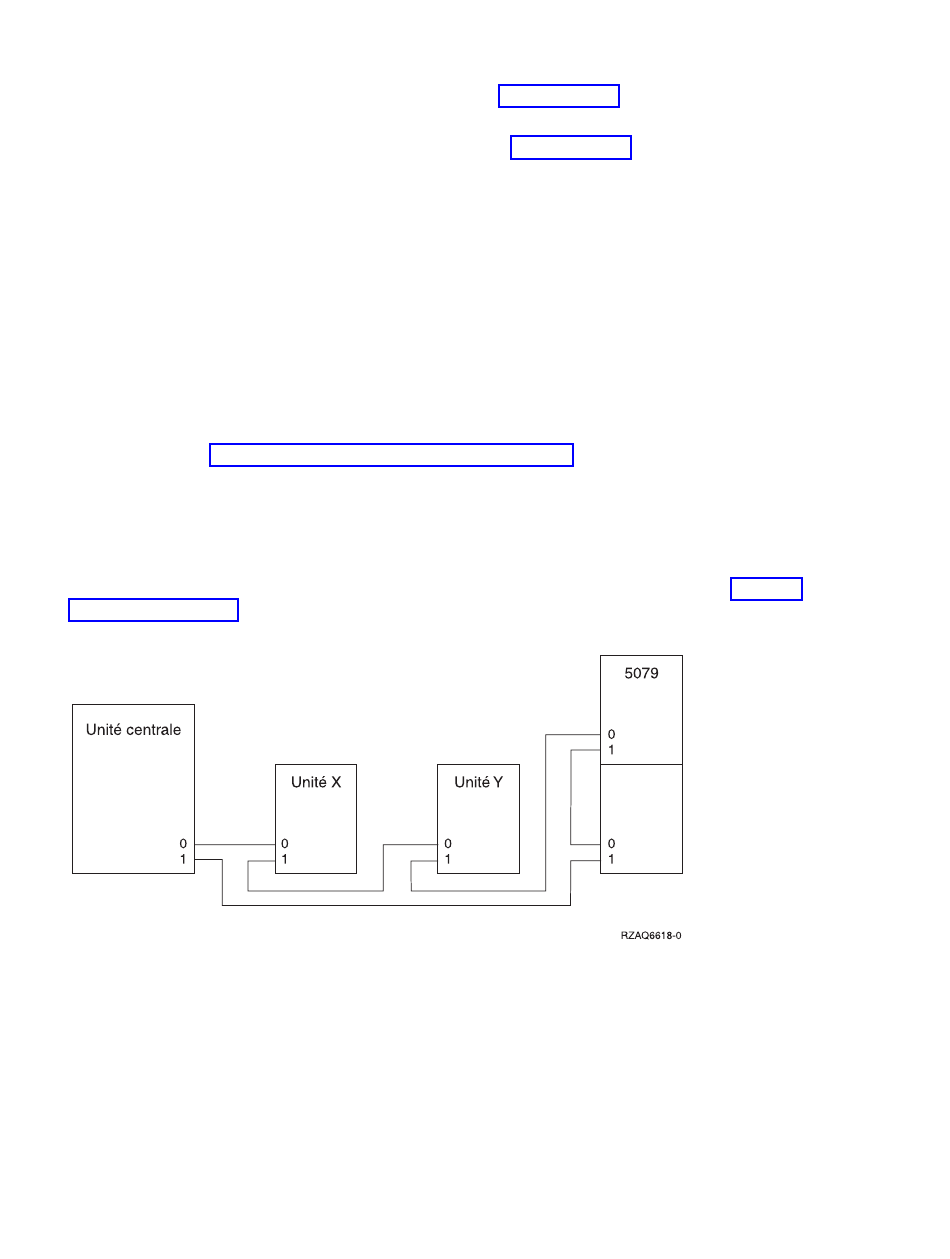

Figure 18. Connexions HSL
Chapitre 4. Installation et configuration de l'unité d'extension 5079
