Connexion De L'unité 5074 En Milieu De Boucle - IBM @server i Serie Installation Et Configuration

__ 1. Retirez ou ouvrez le panneau arrière de l'unité 5074. Pour connaître les instructions, voir
Annexe A, «Retrait des panneaux arrière», à la page 27.
__ 2. Connectez les câbles à l'unité 5074. Pour identifier les connecteurs, voir Annexe B, «Emplacement
des connecteurs», à la page 31.
__ a. Connectez un nouveau câble HSL au connecteur HSL 1.
__ b. Connectez un nouveau câble SPCN au connecteur J16.
__ c. Connectez le cordon d'alimentation. Ne branchez pas le cordon à la prise de courant.
__ 3. Otez le panneau arrière de l'unité centrale.
__ 4. Otez le panneau arrière de l'unité X.
__ 5. Au niveau de l'unité X, déconnectez le câble du connecteur HSL 0. Il s'agit du câble HSL qui
relie actuellement l'unité X à l'unité centrale.
__ 6. Au niveau de l'unité X, déconnectez le câble SPCN du connecteur J15. Il s'agit du câble SPCN
qui relie l'unité X à l'unité centrale.
__ 7. Connectez le câble HSL de l'unité centrale au connecteur HSL 0 de l'unité 5074. Ce câble doit à
présent relier votre unité centrale à l'unité 5074.
__ 8. Connectez le câble SPCN de l'unité centrale au connecteur SPCN J15 de l'unité 5074. Ce câble
doit à présent relier votre unité centrale à l'unité 5074.
__ 9. Connectez le câble HSL du connecteur HSL 1 de l'unité 5074 au connecteur HSL 0 de l'unité X.
Ce câble doit à présent relier l'unité 5074 à l'unité X.
__ 10. Connectez le câble SPCN du connecteur J16 de l'unité 5074 au connecteur J15 de l'unité X. Ce
câble doit à présent relier l'unité 5074 à l'unité X.
__ 11. Installez ou fermez les panneaux des unités X et 5074 et de l'unité centrale.
__ 12. Passez au Chapitre 5, «Fin de l'installation», à la page 23.
Connexion de l'unité 5074 en milieu de boucle
La procédure ci-après décrit la connexion de l'unité 5074 au milieu d'une boucle. En d'autres termes,
cette procédure consiste à connecter l'unité 5074 entre deux unités d'extension. Ces unités d'extension
sont appelées unité X et unité Y, comme illustré à la figure 8 et à la figure 9 à la page 11.

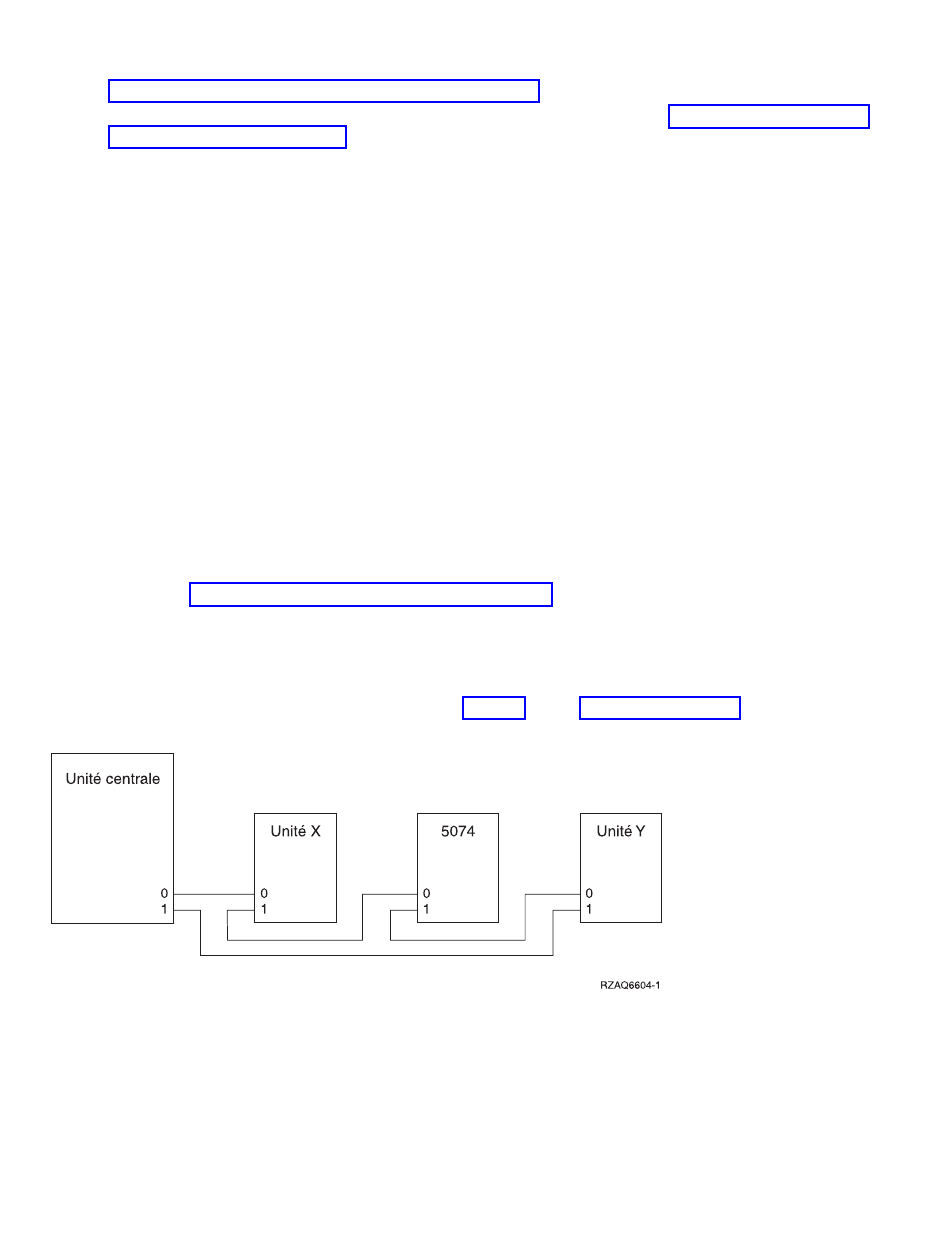

Figure 8. Connexions HSL
10
Installation et configuration d'une unité d'extension 0578, 5074, 5078 ou 5079 - V5R3
