Étape
Activité
3
Raccordement des pièces en T supérieures des modules 1
et 2
Nombre de personnes : 3
a)
Continuez de maintenir les modules 1 et 2 en place afin
d'éviter qu'ils basculent.
b)
Déplacez précautionneusement le module 2 vers le
module 1.
c)

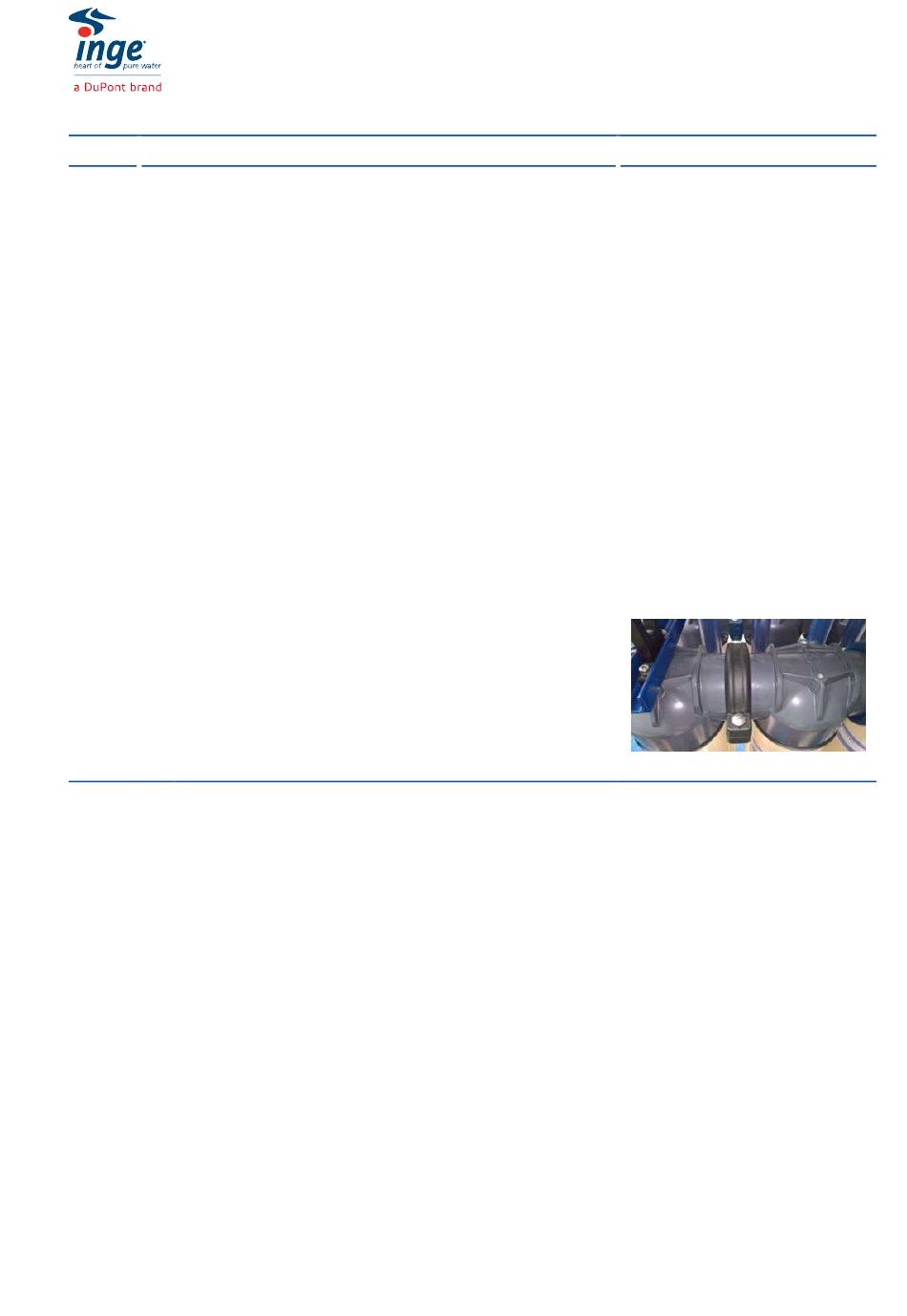

Au raccord du module 1, tirez le joint au-dessus du raccord
du module 2 de manière à ce qu'il soit centré entre les
rainures des deux raccords.
Placez un demi-collier d'accouplement flexible 6" autour du
d)
joint.
Vérifiez que les surfaces de contact des demi-coques
d'accouplement sont placées dans les rainures à cet effet.
Placez le deuxième demi-collier d'accouplement flexible 6"
e)
sur la première et insérez les deux boulons dans les
ouvertures.
Serrez les accouplements flexibles 6" avec deux écrous
f)
M12 et rondelles à l'aide d'une clé plate ou d'une clé à œil
(taille 19) jusqu'à ce que les surfaces de contact des
deux parties de l'accouplement reposent parfaitement l'une
contre l'autre.
Veillez à ce que les écrous soient serrés de manière égale
et par alternance.
Veillez à ce que la bague à vis carrée de chaque vis soit
correctement positionnée dans chaque trou fileté.
T-Rack 3.0 Series – Assembly Instructions
© inge GmbH
Installation / Assemblage
Illustration
Page 53 sur 88
45-D02230-fr, Rev 6
