BS Plus
DeltaSol
®

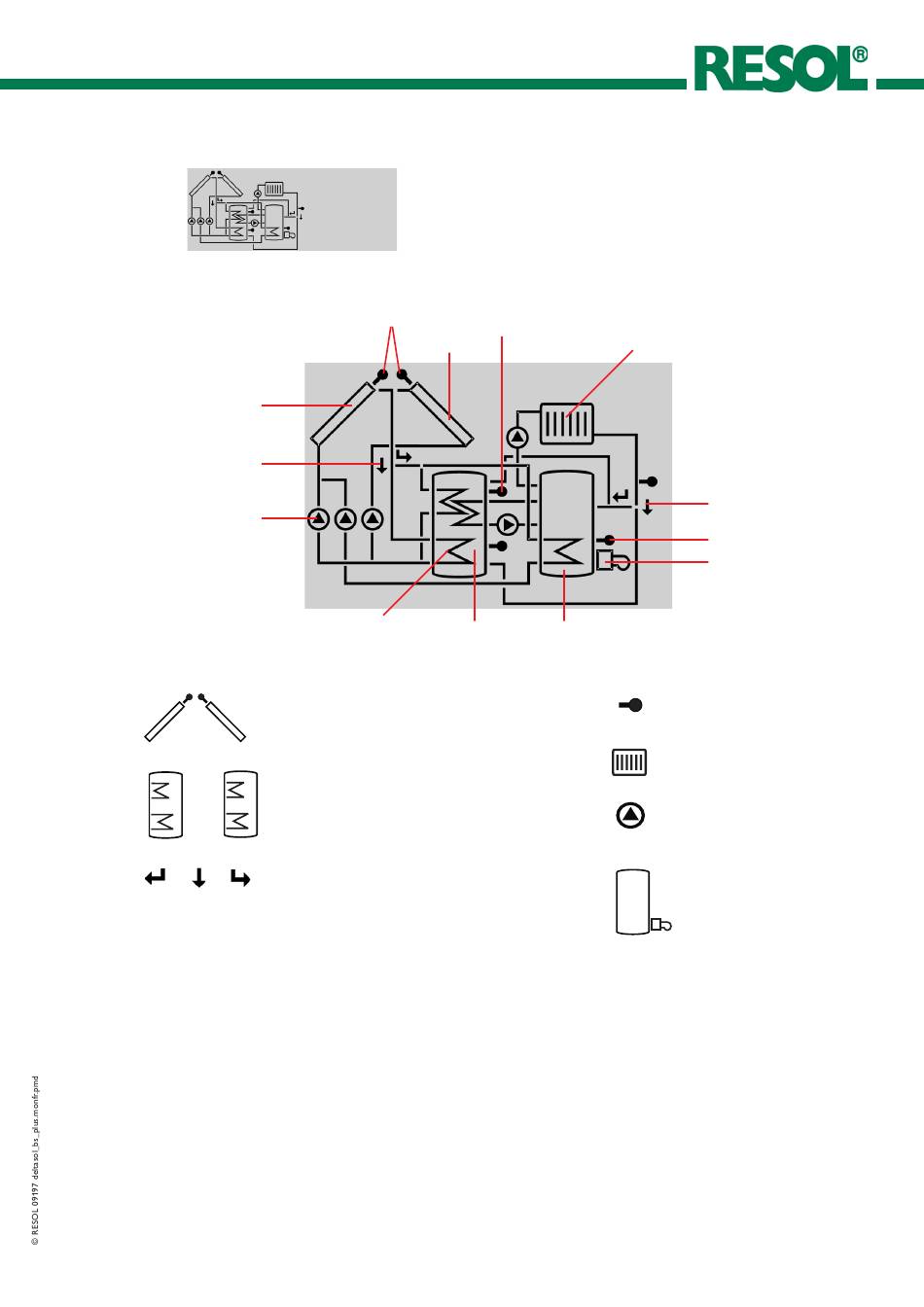

2.2.3 Indicateur de schémas de systèmes
uniquement indicateur de sché-
mas de systèmes
capteur 1
vanne
pompes
échangeur de chaleur du
réservoir

2.3 Signification des voyants

2.3.1 Voyants de l'indicateur de schémas de systèmes

2.3.2 Voyants LED

sondes
capteur 2
réservoir
Capteurs
avec sonde de capteur
Réservoirs 1 et 2
avec échangeur de chaleur
Vanne à 3 voies
Seules la direction d'écoulement ou la
position actuelle sont indiquées.
L'indicateur de schémas de systèmes (schéma actif des sys-
tèmes) indique les schémas sélectionnés. Cet indicateur se
compose de plusieurs symboles d'éléments des systèmes
qui, selon l'état actuel du système de chauffage, clignotent,
restent affichés ou sont masqués.
sonde supérieure de réservoir
circuit de chauffage
réser voir 2 ou chauffage
d'appoint (avec symbole sup-
plémentaire)
• Les pompes clignotent pendant la phase d'initialisation
• Les sondes clignotent lorsque les canaux d'affichage cor-
respondants sont sélectionnés sur l'écran.
• Les sondes clignotent très vite lorsque l'une d'entre elles
est défectueuse.
• Le symbole de chalumeau clignote lorsque le chauffage
d'appoint est activé.
vert constant:
rouge/vert clignotant:
rouge clignotant:
vanne
sonde
symbole supplémentaire
Fonctionnement chalu-
meau
Sonde de température
Circuit de chauffage
Pompe
Chauffage d'appoint
avec symbole de chalu-
meau
fonctionnement correct
phase d'initialisation
mode fonctionnement manuel
sonde défectueuse (le symbole
de sonde clignote rapidement)
