1Ports StackWise
2Port de console RJ-45
3Échappement du ventilateur

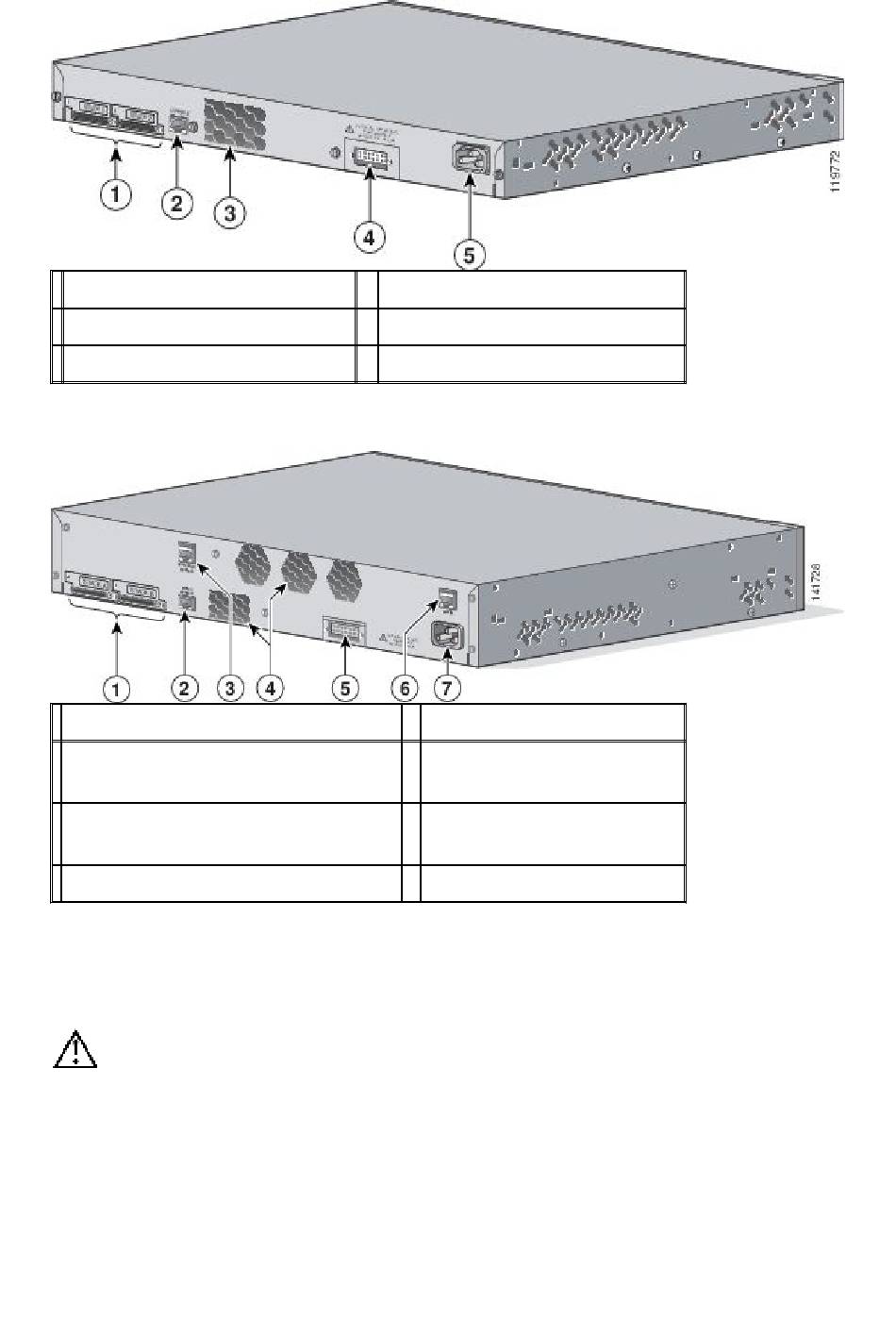

Figure 1-27 Commutateurs Catalyst 3750G-24WS-S25 et 3750G-24WS-S50
Ports StackWise
Port de console de commutateur
RJ-45
Port de console de contrôleur RJ-45 7 Connecteur d'alimentation
Échappement du ventilateur
Ports StackWise
Le commutateur est fourni avec un câble StackWise de 0,5 mètre (72-2632-XX
CABASY) que vous pouvez utiliser pour connecter les ports StackWise.
Avertissement Utilisez uniquement des câbles approuvés (CAB-STACK-50CM, CAB-
STACK-1M ou CAB-STACK-3M) et connectez-les uniquement à des équipements
Cisco similaires. Les équipements risquent d'être endommagés s'ils sont connectés à
des câbles ou équipements non approuvés par Cisco.
Vous pouvez commander ces câbles StackWise auprès de votre représentant
commercial Cisco :
•
CAB-STACK-50CM= (câble de 0,5 m)
•
CAB-STACK-1M= (câble de 1 m)
4 Connecteur RPS
5 Connecteur d'alimentation CA
5 Connecteur RPS
6 Port de maintenance
CA
