Manuel d'utilisation – PLUG 24V (PLUG523)
Si la batterie est connectée à l'envers, des protections se déclenchent pour protéger le chargeur
batterie, le voyant BAT restera éteint et la sortie Batt de la ressource restera à False.
BattVolt
donne la tension batterie (en V).
In12V
indique que le REDY est alimenté en 12V DC (True).
6
Le voyant vert 12V du PLUG est alors allumé fixe.
In24V
indique que le REDY est alimenté en 24V AC ou DC (True).
Le voyant vert 24V du PLUG est alors allumé fixe.
Il est possible d'utiliser plus de variables que celles disponibles par les liens de la ressource, notamment
la tension et le courant consommés par chaque sortie.
Ces variables sont disponibles dans Configuration / Explorateur du REDY.
Il est alors possible de :
o Vérifier que la puissance disponible est nécessaire pour la configuration d'entrée/sortie qui se
trouve sur l'embase.
o Mettre en avant des surconsommations dues au « DC OUT » ou aux entrées/sorties.
o Visualiser le courant de décharge batterie, pour anticiper sa durée de vie.

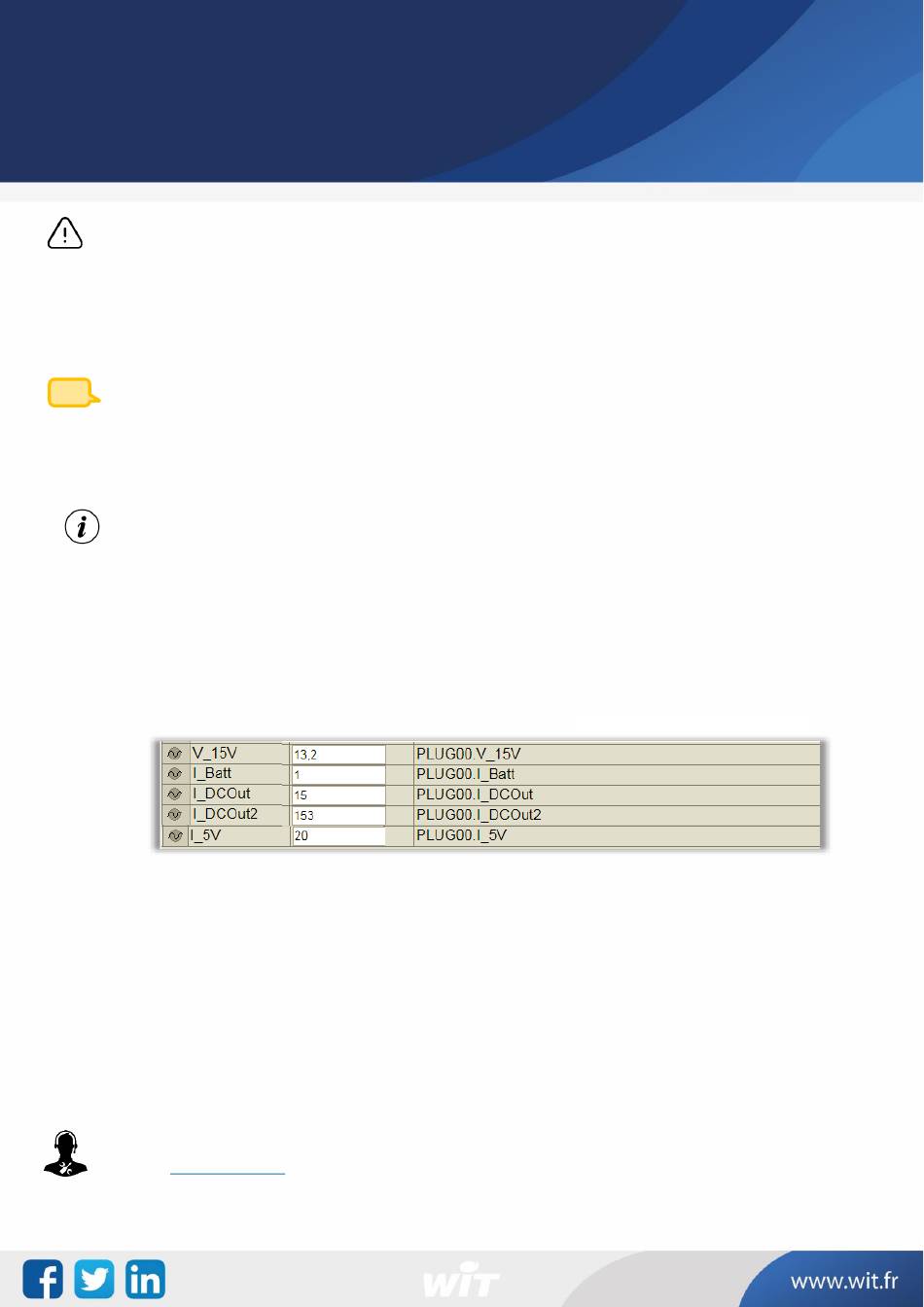

Les variables supplémentaires disponibles dans l'explorateur (:easy.RESS.OwnerPLUG.PLUG00) sont :
1) V_15V
2) I_Batt
3) I_DCOut
4) I_DCOut2
5) I_5V
Pour tout renseignement complémentaire, notre support technique se tient à votre disposition par
e-mail à
hot-line@wit.fr
Tension de l'alimentation interne 15V.
Intensité de charge de la batterie (max 130 mA).
Intensité fournie sur le sortie bornier DC OUT (max 300mA).
Intensité consommée par le REDY.
Intensité sur l'alimentation interne UC 5V.
ou par téléphone au +33 (0)4 93 19 37 30
