Manuel d'utilisation – PLUG 24V (PLUG523)

3.4 Comportement des voyants

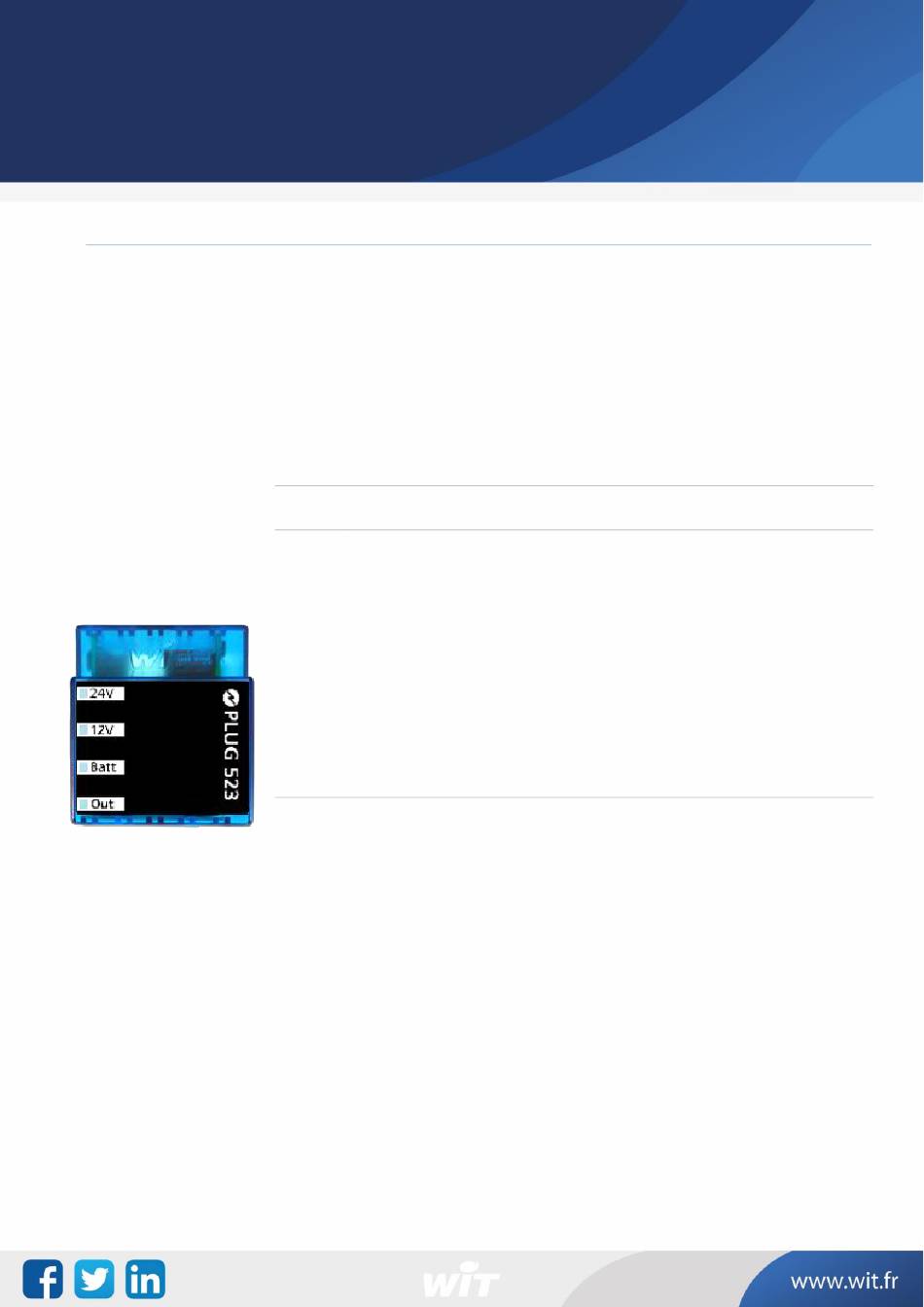

Le PLUG 24V est équipé de 4 voyants :
• 24V : présence secteur
• 12V : présence d'alimentation 12V (sans 24V)
• Batt : gestion de la batterie
• Out : gestion de la sortie de tension auxiliaire DC OUT
Le fonctionnement des voyants est le suivant :
24V Vert Fixe : présence de la tension secteur
12V Vert Fixe : le système est alimenté par le BUS
Eteint : pas de batterie ou raccordée à l'envers
Vert Clignotant : une batterie valide est présente et en charge
Vert Fixe : la batterie est chargée à 100%
BATT
Rouge Fixe : problème batterie – batterie défectueuse
Rouge clignotant : batterie faible
Rouge intermittent : la batterie est déchargée ou le système est en
veille (version minimum v1.0.1)
Vert Fixe : la sortie DC OUT est active
Rouge Clignotant : Alerte consommation maximale sur le DCOUT
OU
OUT
Le système est en veille (en même temps que la LED BAT, version
v1.0.0 uniquement)
Rouge Fixe : la sortie DC OUT a été coupée suite à une
surconsommation
