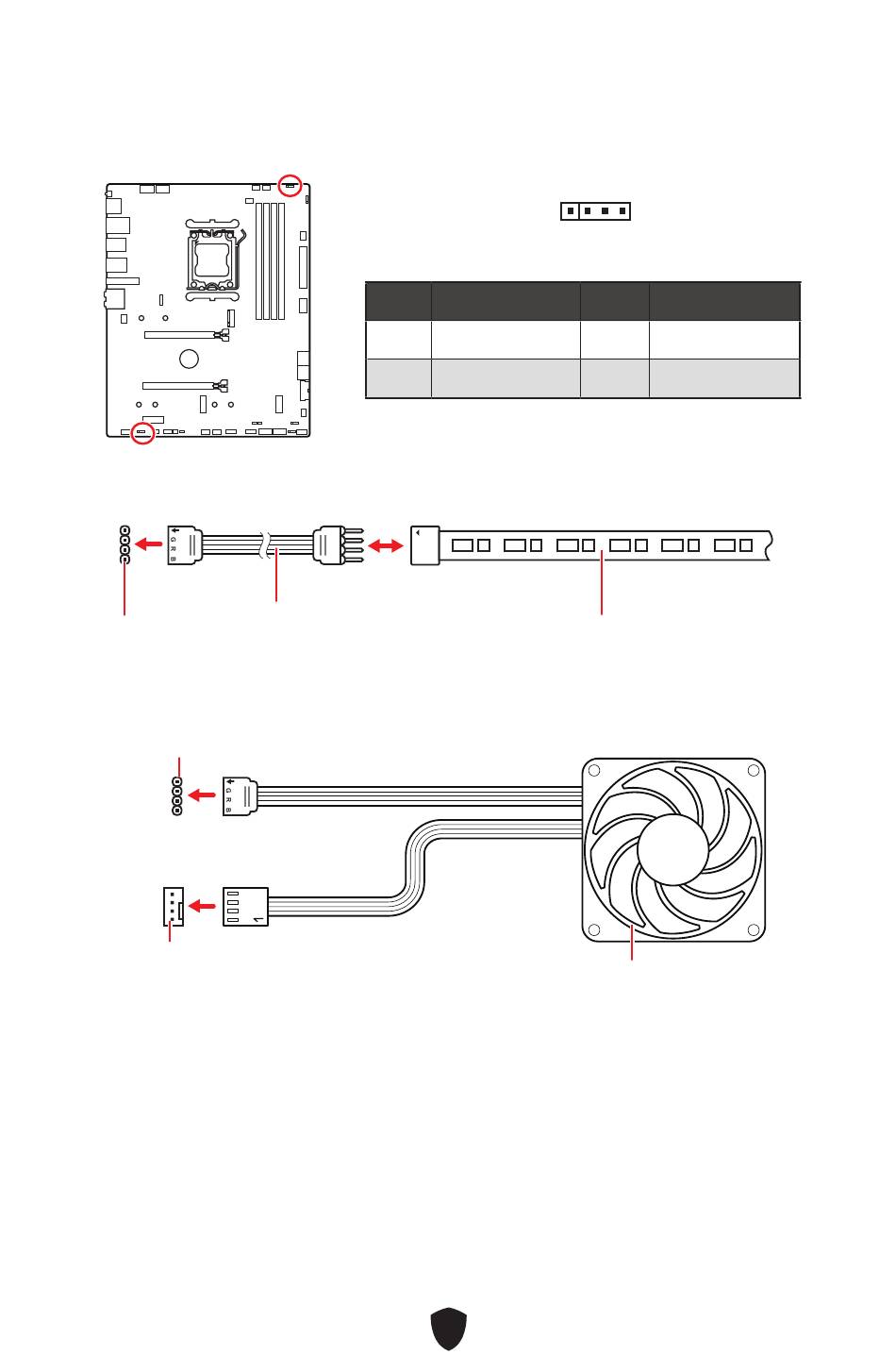

JRGB1~2 : Connecteurs LED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.
Connexion du ruban LED RGB
1
Câble d'extension JRGB
Connecteur JRGB

Connexion du ventilateur LED RGB

Connecteur JRGB
1
1
Connecteur de ventilateur système
⚠
Important
∙ Le connecteur JRGB supporte des rubans LED RGB (12 V/G/R/B) de type 5050 d'une
longueur de 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V).
Avant d'installer ou de retirer le ruban LED RGB, veillez à toujours éteindre
∙
l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d'extension LED.
∙
Broche Nom de signal
1 +12V
3 R
Ruban LED RGB de type 5050 12 V
45
1
Broche Nom de signal
2 G
4 B
Ventilateur LED RGB
