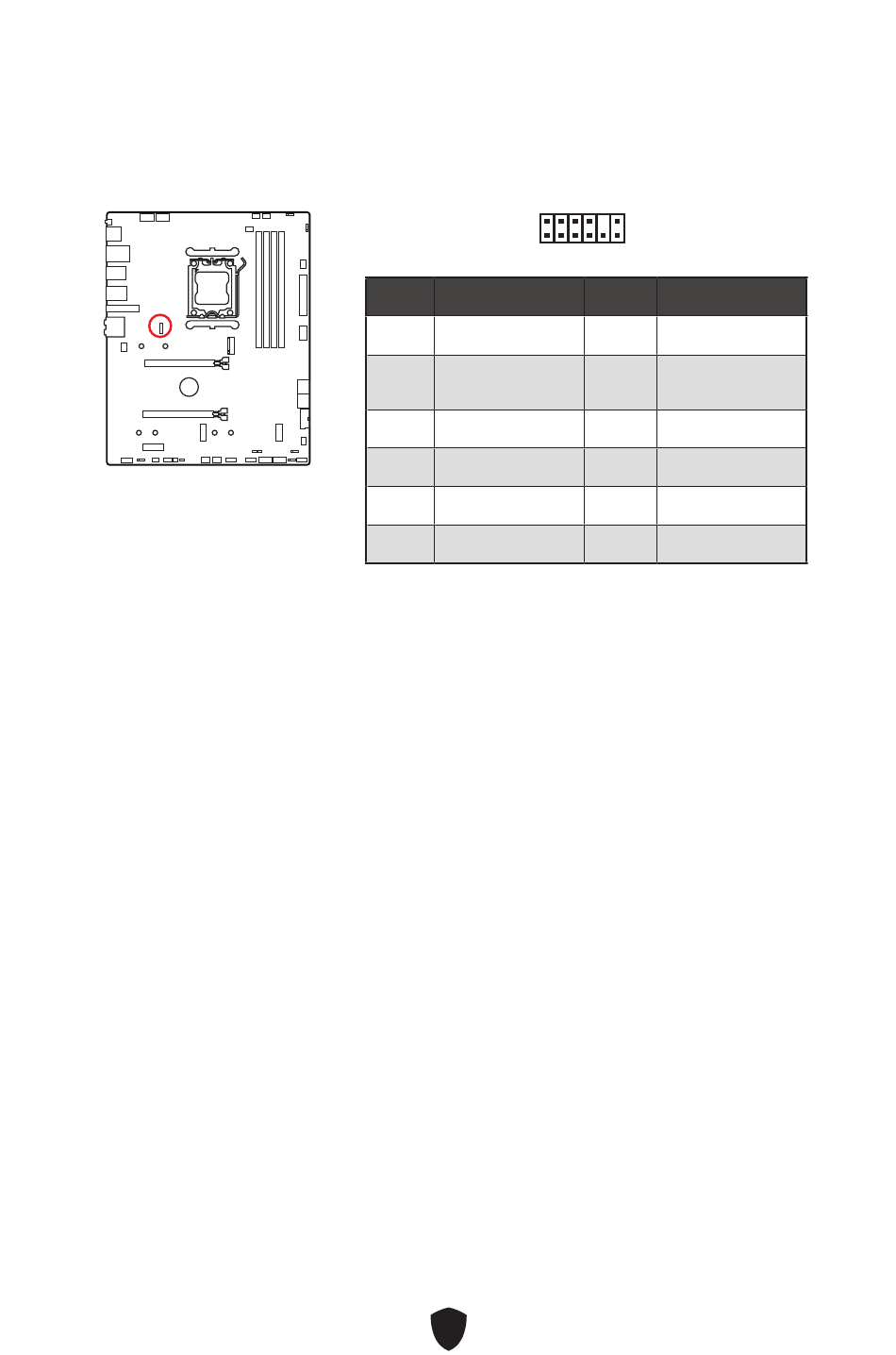

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d'informations.
⚠
Important
Le connecteur JTPM est situé sous le dissipateur WMOS. Avant d'installer le module
TPM, retirez le dissipateur.
2
1
Broche Nom de signal
1 SPI Power
Master In Slave Out
3
(SPI Data)
5 Reserved
7 Ground
9 Reserved
11 Reserved
41
12
11
Broche Nom de signal
2 SPI Chip Select
Master Out Slave In
4
(SPI Data)
6 SPI Clock
8 SPI Reset
10 No Pin
12 Interrupt Request
