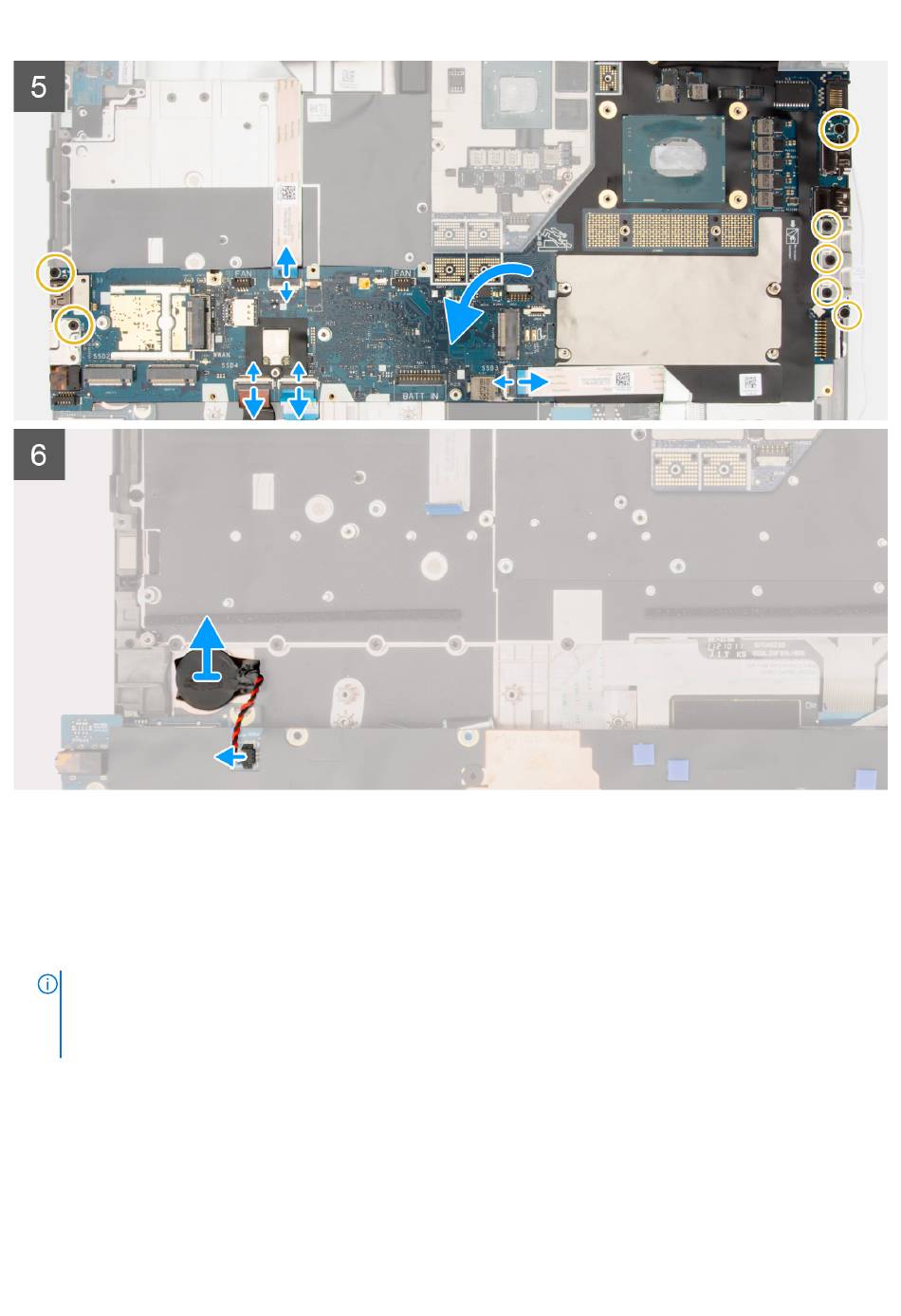

Étapes
1. Faites délicatement levier sur l'extrémité extérieure de la tête du connecteur du câble d'alimentation du processeur graphique pour
dégager le connecteur du câble d'alimentation du processeur graphique de la carte système située en haut du système.
2. Faites légèrement glisser le connecteur du câble d'alimentation du processeur graphique vers l'extérieur pour déconnecter ce câble du
connecteur situé sur la carte système.
3. Retirez les quatre vis (M2x6) qui fixent les deux connecteurs de faisceaux de circuit imprimé à la carte système et à la carte de
processeur graphique.
REMARQUE :
Pour les modèles expédiés avec une carte de processeur graphique intégrée, les connecteurs de faisceaux de
circuit imprimé se trouvent sur les côtés inférieur et supérieur droit de la carte de processeur graphique. Pour les modèles
expédiés avec une carte de processeur graphique séparée, les connecteurs de faisceaux de circuit imprimé se trouvent sur le côté
inférieur de la carte de processeur graphique.
4. Retirez de l'ordinateur les connecteurs de faisceaux de circuit imprimé.
5. Retirez la vis (M2x5) qui fixe le support du câble d'écran.
6. Retirez le support du câble d'écran de l'ordinateur.
7. Débranchez le câble de l'écran de son connecteur situé sur la carte système.
8. Débranchez le câble flexible plat de la carte du bouton d'alimentation de la carte système, le câble flexible plat du pavé tactile, le câble
flexible plat de la carte fille USH (pour les modèles expédiés avec une carte fille USH) et des câbles du circuit imprimé flexible du
lecteur de carte SD.
66
Retrait et installation de composants
