RefPlus Guardian+ RC-C Manuel De Programmation page 8

SETPOINT
Units:PSI/Fahrenheit
Pressure Setpnt Scaler
OutTmp: PressSP
040.0 : 0190.0P
o
F
050.0 : 0200.0P
o
F

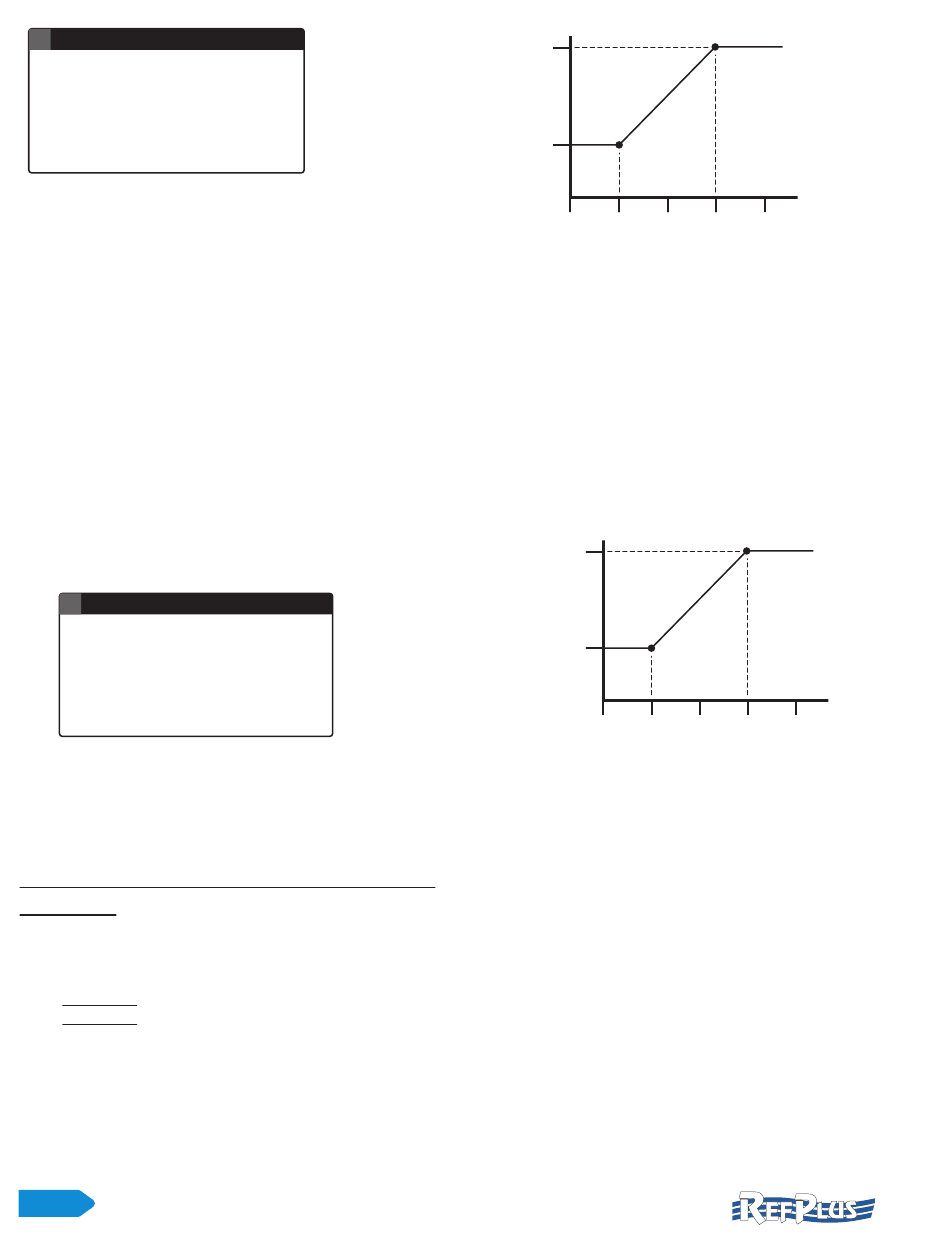

Graphique 1 : Point de consigne de la pression selon la température extérieure (méthodes 2 et 5)
Avec les méthodes 1, 3 et 4, il n'y a pas de point de consigne, mais plutôt une plage de contrôle de la pression, appelée
bande de contrôle de pression, à l'intérieur de laquelle le contrôleur travaillera afin de maintenir la pression du réfrigérant
requise. La bande de contrôle de pression a un point le plus bas et un point le plus haut. Le point le plus bas de la bande
de contrôle de pression est aussi le résultat des ajustements minimum et maximum de la pression et de la température
extérieure. La longueur de la bande est réglée par l'utilisateur à l'aide du paramètre "Band" sous le menu Service. Le point
le plus haut de la bande de contrôle de pression est égale au point le plus bas + la bande ("Band").
Le point le plus bas peut être une valeur fixe réglé par l'utilisateur ou il peut être mobile selon la température extérieure
(réglé par l'utilisateur). Dans cette dernière option, la bande de contrôle de pression se déplacera aussi afin de suivre les
changements de la température extérieure, tel que montré ci-dessous.
SETPOINT
Units:PSI/Fahrenheit
Pressure Setpnt Scaler
OutTmp: PressSP
040.0
050.0
Graphique 2 : Point le plus bas de la bande de contrôle de pression selon la température extérieure (méthodes 1 et 4)
MÉTHODES 1 ET 4
Il y a 3 scénarios typiques lorsqu'on fonctionne avec la méthode 1 ou 4. Celles-ci sont les méthodes standards qui utilisent
le cyclage des ventilateurs le long d'une bande de contrôle de pression; fixe pour la méthode 1 et mobile pour la méthode 4.
Ces scénarios sont seulement des exemples à but explicatif.
SCÉNARIO 1 :
• Le condenseur possède 20 ventilateurs réguliers ON/OFF (10 stages de 2 ventilateurs). Les ventilateurs peuvent être
à une ou deux vitesses.
• Le point le plus bas de la bande de contrôle de pression :
Méthode 1 : 200 PSI (réglé par l'utilisateur).
Méthode 4 : De 190 à 200 PSI basé sur la température extérieure de 40 à 50
Graphique 2 pour une meilleure compréhension.
NOTE : Avec la méthode 4, le point le plus bas de la bande de contrôle de pression se déplace de 190 à 200 PSI. Pour
éviter la répétition d'explications similaires, ce manuel présentera la méthode 4 avec un point le plus bas de bande de
contrôle de pression égal à 200 PSI (température extérieure égale ou au dessus de 50
soit la même que pour la méthode 1.
8
POINT DE CONSIGNE DE LA
PRESSION MAXIMUM
POINT DE CONSIGNE DE LA
PRESSION MINIMUM
POINT LE PLUS BAS MAXIMUM
DE LA BANDE DE CONTRÔLE
POINT LE PLUS BAS MINIMUM
DE LA BANDE DE CONTRÔLE
: 0190.0P
o
F
: 0200.0P
o
F
200 PSI
190 PSI
35F 40F
TEMPÉRATURE EXTÉRIEURE
200 PSI
DE PRESSION
190 PSI
DE PRESSION
35F
F (réglé par l'utilisateur). Se référer au
o
45F 50F 55F
40F 45F 50F 55F
TEMPÉRATURE EXTÉRIEURE
F); ceci afin que l'explication
o
R
