Point A : L'unité requérante demande du refroidissement, la pression du réfrigérant est à 293,1 PSI; le logiciel
détermine le point de consigne temporaire #1, qui est la pression réelle moins SD (293,1 - 30 = 263,1). Il déterminera
aussi une plage de pression temporaire (233,1 à 293,1), qui est 263,1 ± 30.
Point B : Une fois la pression stable dans cette plage, le contrôleur détermine un nouveau point de consigne
temporaire ainsi qu'une nouvelle plage de pression temporaire. Au point B, la pression retourne dans la plage
acceptable et elle y reste durant 60 secondes (délai).
Point C : La pression du réfrigérant est maintenant à 269,3 PSI; le point de consigne temporaire #2 est donc 239,3
et la plage de pression temporaire est de 209,3 à 269,3. La pression reste à l'intérieur de cette nouvelle plage
pendant 60 secondes, ensuite un nouveau point de consigne temporaire peut être généré.
Point D : La pression du réfrigérant est maintenant à 233,7 PSI; le point de consigne temporaire #3 est donc 203,7
et la plage de pression temporaire est de 173,7 à 233,7. La pression reste à l'intérieur de cette nouvelle plage
pendant 60 secondes, ensuite un nouveau point de consigne temporaire peut être généré.
Point E : La pression du réfrigérant est maintenant à 211,2 PSI; comme la différence entre la pression du réfrigérant
et le point de consigne de l'utilisateur (200) est déjà plus petite que le SD (30 PSI), un nouveau point de consigne
temporaire n'est plus nécessaire et le logiciel recommence à fonctionner normalement en utilisant le point de
consigne de l'utilisateur (200 PSI) (Point F).
300
293,1
A
275
POINT DE CONSIGNE
263,1
TEMPORAIRE #1
PSI
250
233,1
225
POINT DE CONSIGNE
200
DE L'UTILISATEUR
FAN CYCLING SETTINGS
Fixed RP (PID)
Insert RP tolerance
SD:30.0P 060s

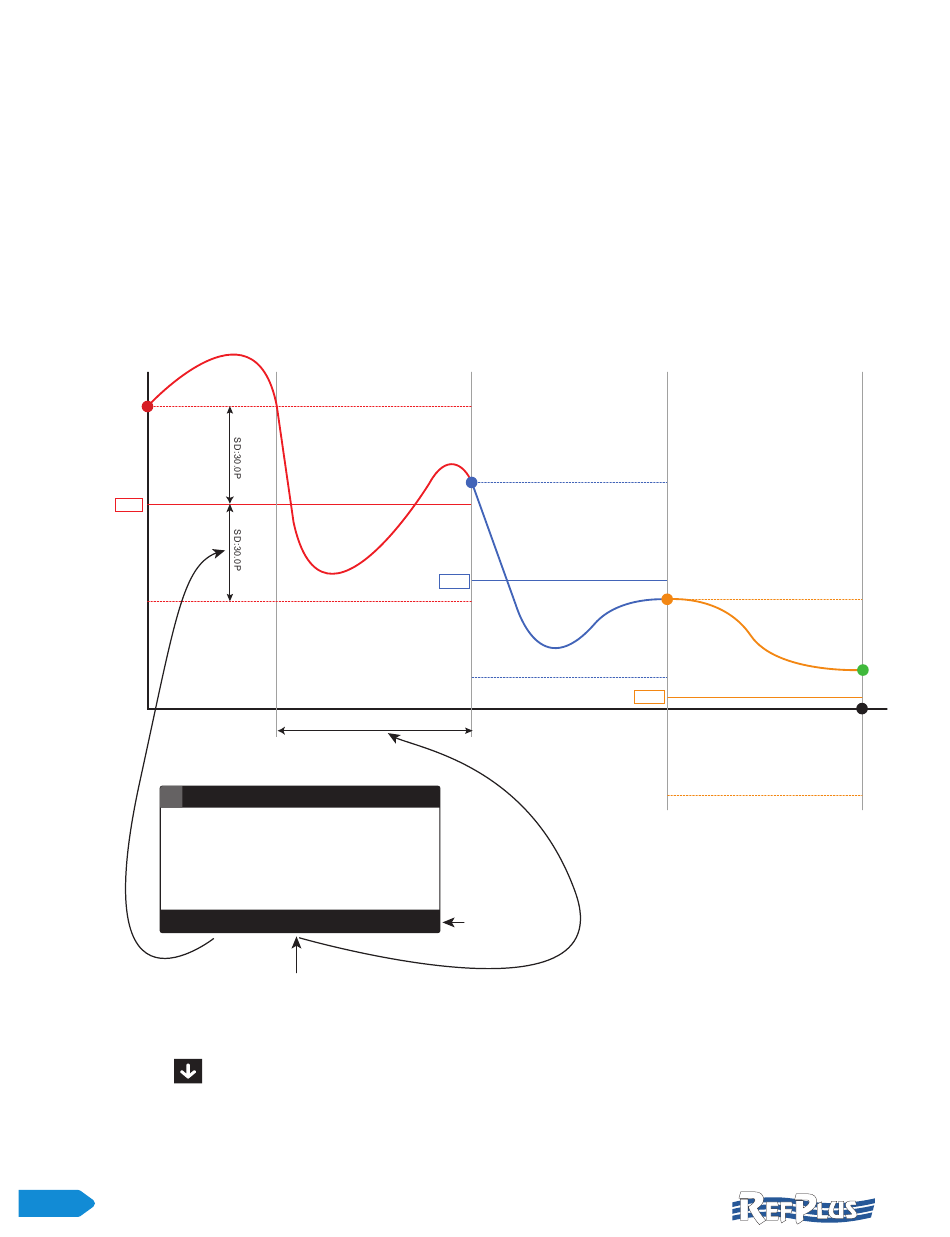

Graphique 11 : Points de consigne temporaires PID afin d'adoucir les changements de pression dans le temps
6. Appuyer sur
26
COMPORTEMENT DE LA PRESSION DU RÉFRIGÉRANT (RP) DANS LE TEMPS
B
POINT DE CONSIGNE
TEMPORAIRE #2
60s
01.0P
P:263.1P
DÉLAI
. L'écran affichera :
C
269,3
239,3
209.3
POINT DE CONSIGNE
TEMPORAIRE #3
60s
TEMPS
VALEUR DU NOUVEAU
POINT DE CONSIGNE
TEMPORAIRE
MONTRÉE ICI
D
233,7
203,7
60s
173,7
E
211,2
F
