Vérifier les points suivants:
•
L'entrée de la commande de re-ouverture de porte est compatible avec le transistor de commande.
•
L'entrée de la commande de ré ouverture de porte n'est pas connectée à un autre circuit de
l'ascenseur (par exemple, le bouton de ré ouverture à l'intérieur de la cabine)
•
Le voltage de la sortie transistorisée de l'antenne TX (câble bleu) ne doit jamais être supérieur au
voltage de l'alimentation ou inférieur à 0V
•
Le courant traversant le transistor ne doit en aucun cas dépasser 250Ma (e.g. charge résistive >150W)
•
Le courant traversant le transistor ne doit en aucun cas être négatif ou alternatif
En cas de doute, n'hésiter pas à utiliser le boîtier d'alimentation 280 000/281 000.
2 Vérifier la tension d'alimentation. Cette source d'alimentation est normalement fournit par le contrôleur de
manœuvre ou l'opérateur de porte
Vérifier les points suivants:
•
DC – Alimentation en continu uniquement
•
Régulation – Ne pas utiliser une alimentation non-régulée
•
Masse négative – Ne pas utiliser une alimentation avec « Masse positive » (le câble orange 0V est
en effet connecté à la partie métallique mise à la Terre)
•
Référence commune – l'alimentation et le 0V doivent être les mêmes que pour le circuit de ré
ouverture du contrôleur de manœuvre ou de l'opérateur de porte. Attention aux boucles de Masse
•
Tension correcte – la tension doit être au moins 11V DC et ne doit jamais excéder 36V DC en toutes
circonstances. Faîtes attention aux ondulations et variations de l'alimentation. Un voltmètre stand-
ard mesure la tension moyenne et non les pics de tension!
•
Puissance requise – l'alimentation doit être capable de fournir au moins 100 mA plus le courant
nécessaire pour piloter le circuit de ré ouverture de porte de l'ascenseur
En cas de doute, nous vous conseillons d'utiliser le boîtier d'alimentation Modèle 280 000/281 000.
3 Assurez vous que toute alimentation de l'ascenseur est complètement coupée lorsque vous branchez les
détecteurs.
4 Brancher les câbles du TX et du RX à un connecteur placé sur le toit de l'ascenseur et non alimenté en
tension (Fig. N°7). Il est préférable de connecter le câble 0V (Orange) en premier. Enfin, connectez le
système au contrôleur de manœuvre ou l'opérateur de portes en utilisant les 3 câbles (Voir Fig 6).
Version
NPN

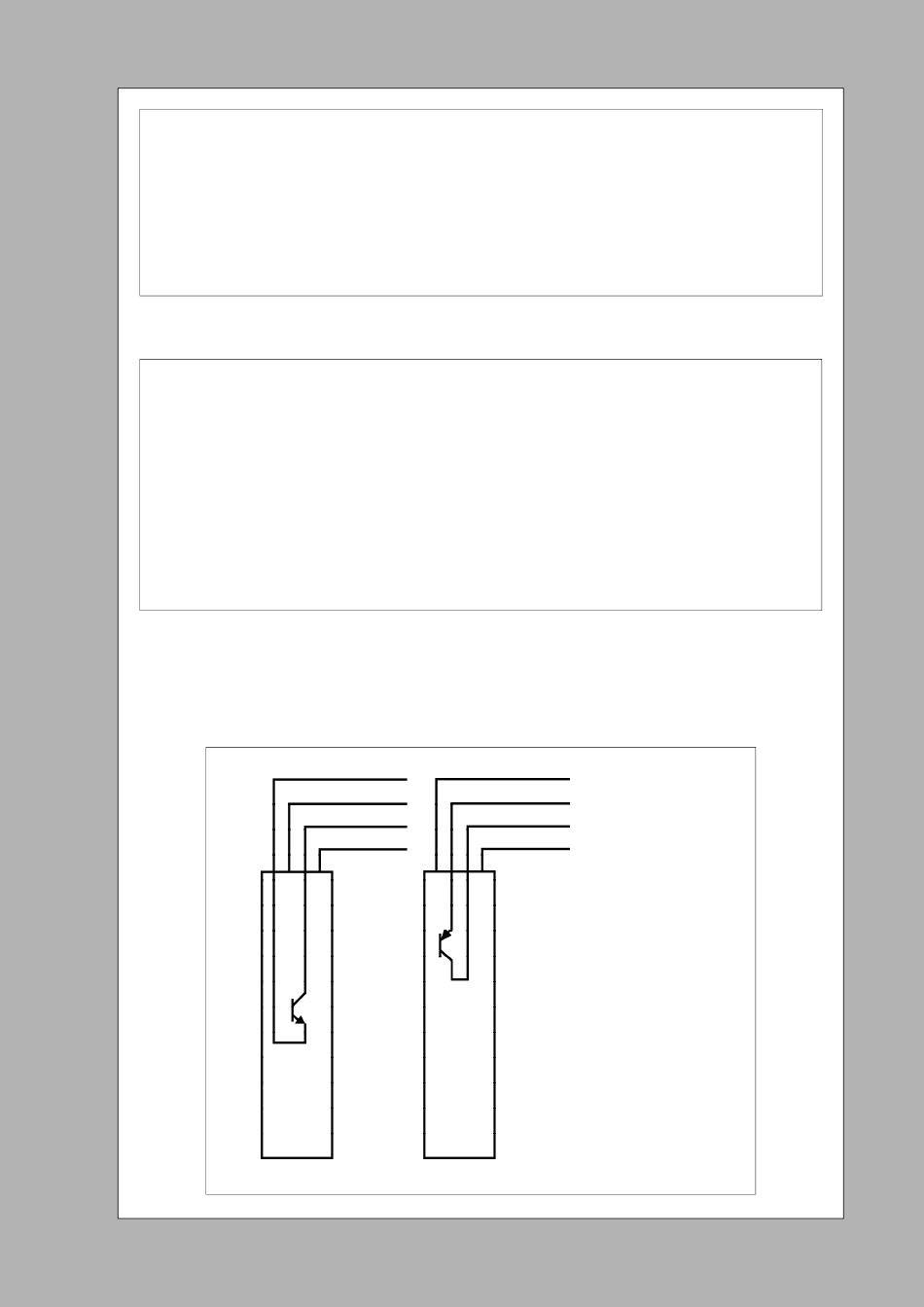

Fig 6: Versions 648 – la sortie transistorisée est à l'intérieur de l'antenne TX
.
Version
PNP
0V
(Orange)
Alimentation continue (Rouge)
Détection
(Bleu)
Connexion
(Blanc)
