(b) Installation Statique

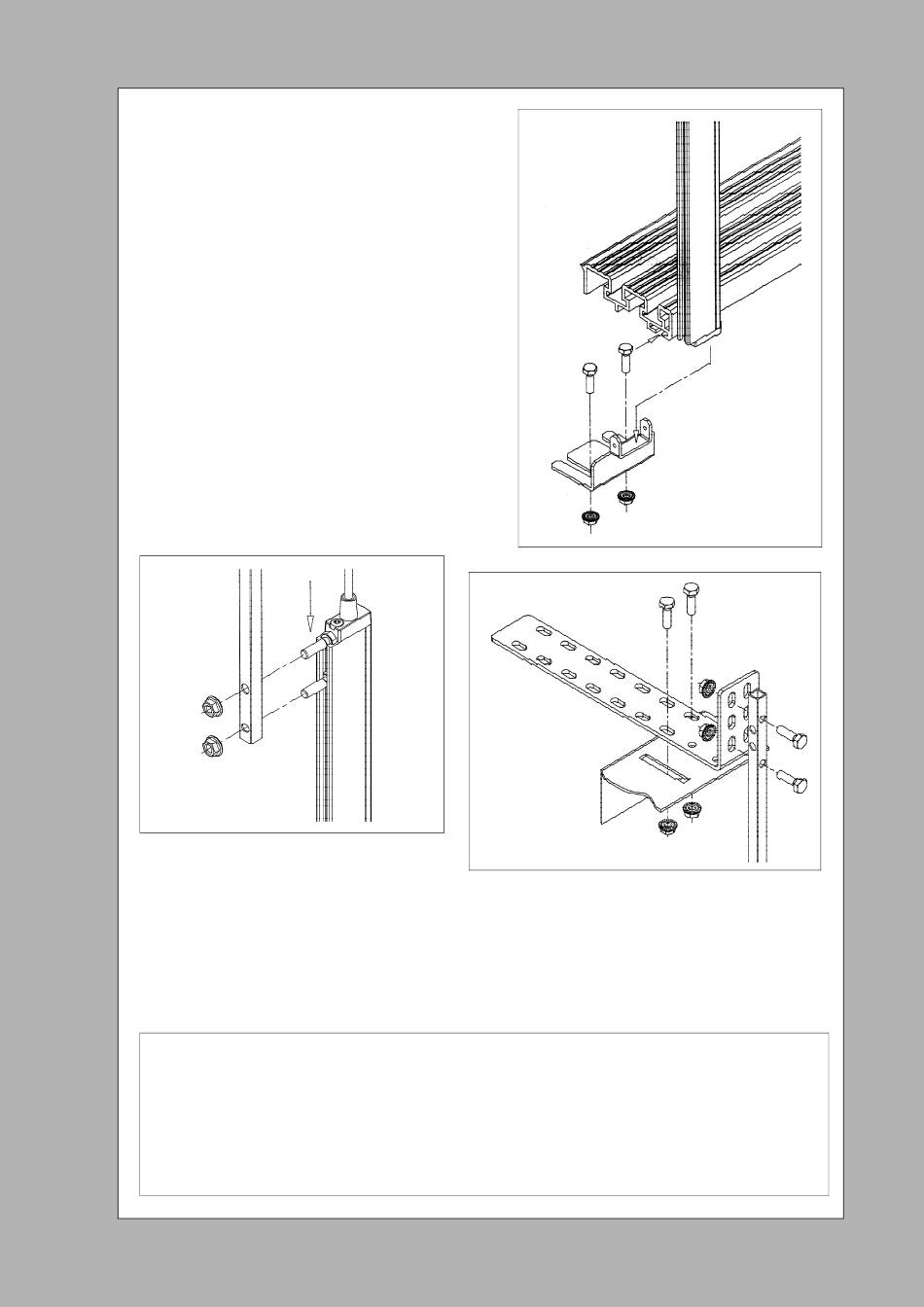

Le 648 peut être installé en fixe sur la cabine au moyen
d'un kit de fixation statique (Fig.2,3,4). Ce Kit de fixation
est optionnel et doit être commandé séparément (Réf.
648 800-011).
1. Fixer la pièce de seuil sous le rail de la cabine de
l'ascenseur avec les écrous et les vis M6 (voir Fig 3).
Assurez vous que les antennes ne sont pas éloignées
de plus de 4mètres (voir Fig 2)
2. Insérer et visser dans la cornière verticale le détecteur
à l'aide des écrous et vis M6 ( voir Fig 4A)
3. Utiliser les équerres pour fixer la partie haute des
deux cornières verticales (Fig.4). Ces équerres sont
percées d'oblongs pour permettre une fixation
optimale sur les différents types de cabine (voir Fig 4B)
4. Placer le détecteur dans la pièce de seuil (voir Fig.3)
5. Assurer vous que les antennes sont correctement
alignées, verticalement et sur le même plan.
Resserrer tous les écrous.
6. Fixer les câbles avec les clips en « P » et la visserie
N° 8x12mm fournis. Assurez vous que les câbles sont
bien maintenus et ne supportent pas un rayon de
courbure trop important et qu'ils ne sont pas
compressés ou étirés lorsque les portes sont en
mouvement.
Fig 4A
CONNECTION DU SYSTEME
(a) En utilisant le boîtier d'alimentation modèle 280 000/281 000
Pour une installation sûre et simplifiée, nous recommandons l'utilisation de la boîte d'alimentation Modèle
280 000 ou 281 000. Celle-ci fournit une alimentation continue régulée pour les antennes et une sortie relais
pour la réouverture de porte.
1. Placer la Boîte 280 000/281 000 à un endroit approprié. Assurez vous que la longueur des câbles du TX et
du RX est suffisante pour la connexion au boîtier.
2. Connecter le câble du TX et le câble du RX aux connecteurs comme illustré Fig 5.
Important:
• Ne pas raccourcir le câble en le coupant. (La couleur des fils peut être différente à l'intérieur du câble)
• Utiliser seulement le câble MEMCO entre le RX, le TX et la boîte d'alimentation 280 000/281 000.
• Assurer vous que les câbles sont éloignés de toute source d'alimentation alternative et de fortes ten-
sions.
• Attention à ne pas confondre les différentes couleurs de câble dans l'obscurité de la gaine de l'ascenseur.
• Option « TIMEOUT » - Le système 648 permet l'inhibition automatique de rayons obstrués. Cette option
est activée en reliant le câble jaune au « +12V » du connecteur comme illustré Fig.5. Si vous le souhaitez,
cette fonction peut être désactivée en reliant le câble jaune sur le « 0V » du connecteur.
Fig 3
Fig 4B
