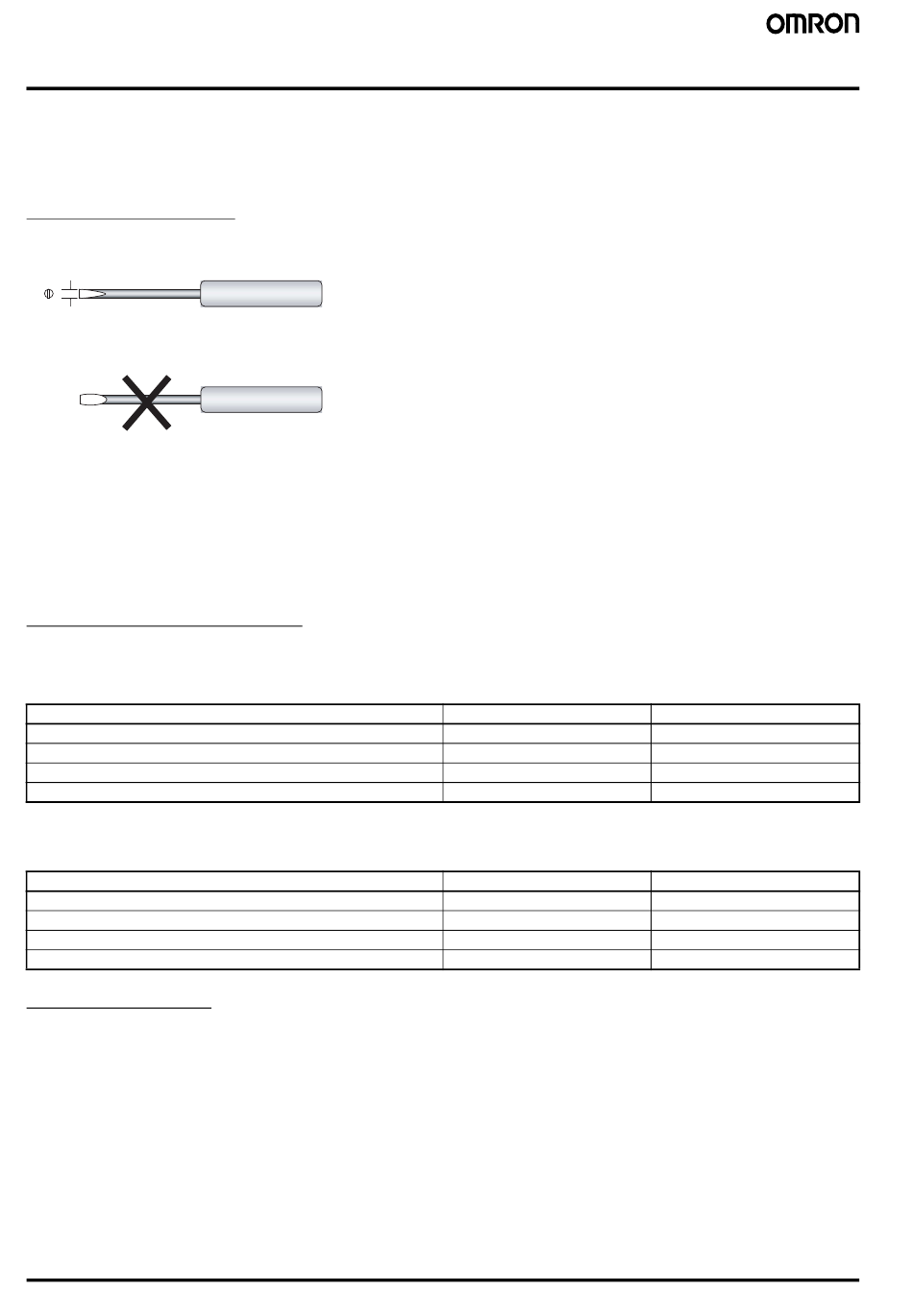

Installation
■ Outils
Série G3RV-SL700 : Utilisez un tournevis à lame plate pour le montage et / ou le démontage des câbles.
Série G3RV-SL500 : Utilisez un tournevis à lame plate pour le montage et / ou le démontage des câbles toronnés sans embout.
Tournevis utilisables
● Lame plate, faces parallèles, 2,5 mm de diamètre (3,0 mm max.)
● Lame plate, à pointe droite
2,5 dia. (3,0 mm max.)
● Lame plate, à pointe évasée
Ne pas utiliser.
Exemples : FACOM AEF.2.5 × 75E
VESSEL N° 9900-(-)2.5 × 75
WAGO 210-119
WIHA 260 / 2.5 × 40
*Le biseautage de l'extrémité du tournevis améliore l'insertion en cas d'utilisation exclusive.
■ Câbles utilisables
Tailles de câbles utilisables
Série G3RV-SL700
Technologie Box Clamp
Type de câble
Toronné sans embout
Toronné avec embouts et collier en plastique
Toronné avec embouts sans collier en plastique
Rigide
Série G3RV-SL500
Technologie embrochable
Type de câble
Toronné sans embout
Toronné avec embouts et collier en plastique
Toronné avec embouts sans collier en plastique
Rigide
Couple de serrage
Série G3RV-SL700 : 0,4 Nm
10
Relais statiques
(AEF. 3 × 75E)
(N° 9900-(-)3 × 100)
(260 / 3 × 50)
G3RV
Taille de câble utilisable
0,5 – 1,5 mm
2
0,5 – 1,5 mm
2
0,5 – 1,5 mm
2
0,5 – 1,5 mm
2
Taille de câble utilisable
0,5 – 1,5 mm
2
0,5 – 1,5 mm
2
2
0,5 – 1,5 mm
0,5 – 1,5 mm
2
Longueur de dénudement
7 mm
7 mm
7 mm
7 mm
Longueur de dénudement
12 mm
12 mm
12 mm
12 mm
