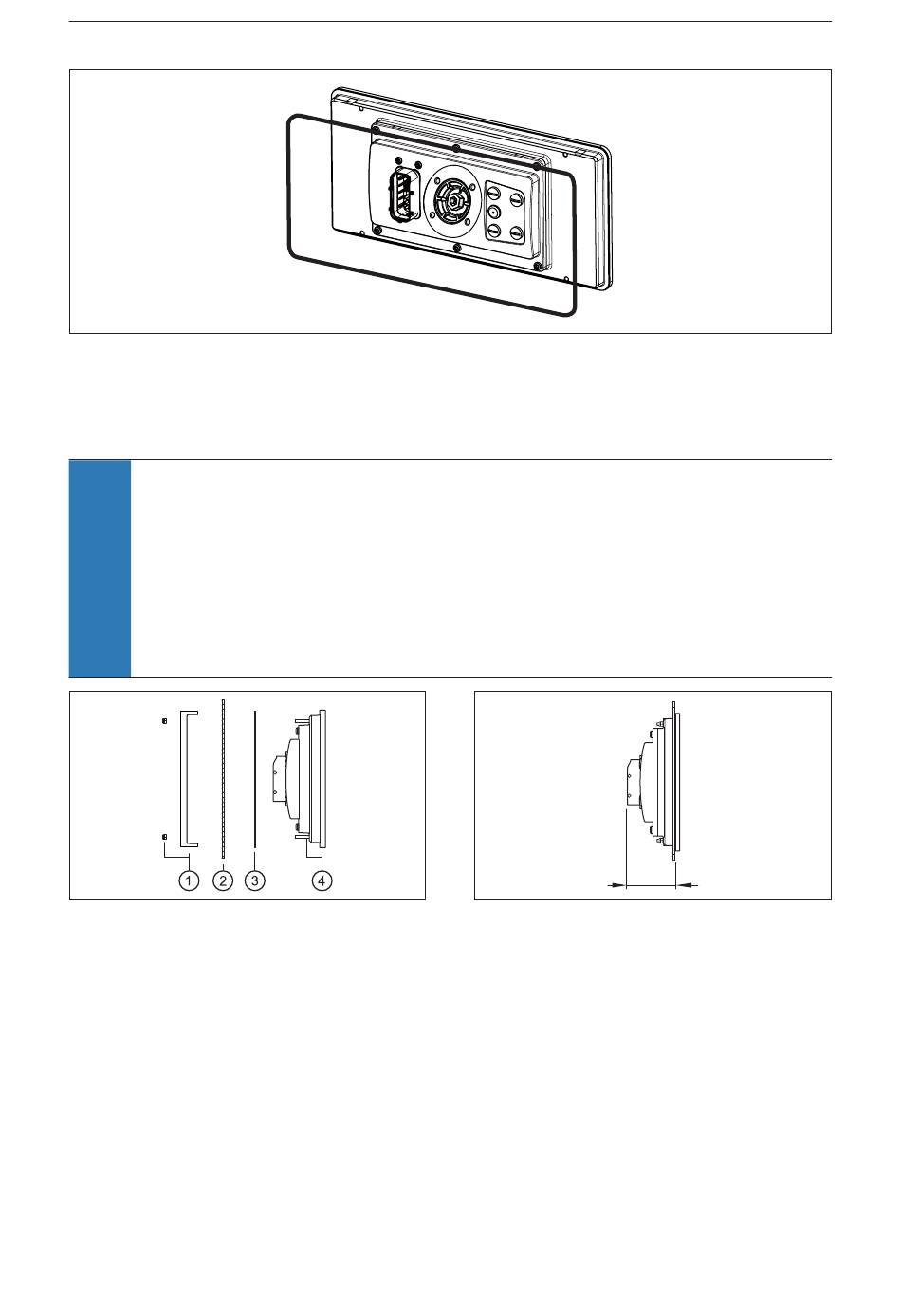

Fig. 5: Bande d'amortissement
u Positionner l'appareil dans la découpe.
u Visser le profil de fixation à l'appareil par derrière.
Couple de serrage des écrous hexagonaux M5 : 5
INFORMATION IMPORTANTE
Corrosion de contact entre les vis de montage et le boîtier.
w Endommagement de l'appareil
u Ne pas utiliser du cuivre ou des matériaux nickelés pour les éléments à visser.
u Utiliser des vis galvanisées.
u Dans un environnement fort corrosif, par ex. dans l'air extrêmement salé, utiliser des vis
à finition de surface basée sur du zinc/nickel avec une passivation à couche épaisse et
vernie.
Fig. 6: Principe de montage
1 : Écrous hexagonaux M5 et profils de fixation
2 : Découpe du tableau de commande
3 : Bande d'amortissement
4 : Unité de dialogue avec vis sans têtes filetées vissées
4.4 Montage en surface avec le système de montage RAM®
Les éléments de montage RAM
dialogue comme appareil autonome fixe. Deux rotules permettent une orientation adaptée de
l'appareil.
±0,5
Fig. 7: Dimensions
®
, disponibles comme accessoires, permettent l'utilisation de l'unité de
Nm
A
Profondeur d'installation A = profondeur de l'appareil
(env. 54 mm)
Profondeur d'installation avec connecteur : env. 78 mm
Les profils de fixation et les vis sans têtes filetées du kit
de montage ne dépassent pas l'appareil.
CR1202
11
