2. Retirez les 2 boulons vissés et connectez les câbles de cuivre de l'appareil aux
poteaux. Fixez les 2 boulons.
Fermez le couvercle et serrez les vis.
Avertissement: N'utilisez la soudure dans la connexion avec les deux postes dans le mini
connecteur. Il est permis d'utiliser seulement le fil en cuivre. Si un autre métal différent au
cuivre est utilisé dans la connexion, les utilisateurs doivent considérer l'inexactitude produite
par l'effet thermique.

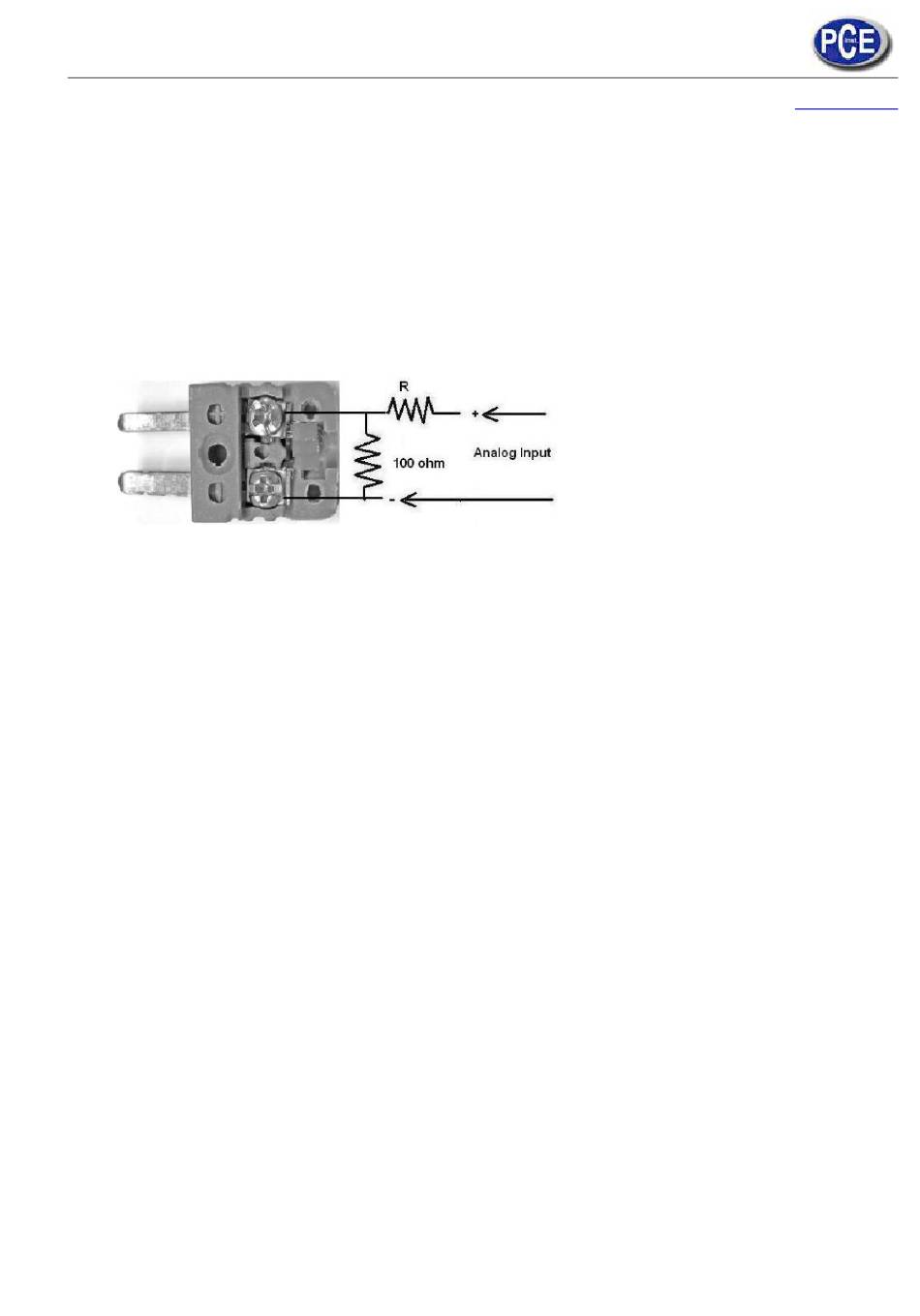

S. Baisser l'entrée analogique à moins de ± 60 mV (3 exemples).
1. Si l'entrée analogique d'un appareil est supérieure à +/- 60 mV, les utilisateurs peuvent
ajouter deux résistances pour descendre la tension à moins de +/- 60 mV.
Facteur d'échelle= 100/ (R + 100)
Entrée= Entrée analogique x Facteur d'échelle
Entrée=Entrée analogique x Facteur d'échelle
2. Sélectionner adéquatement la valeur de R pour que la tension d'entrée soit inférieure
à +/- 60 mV.
3. Programmer le coefficient A et VB comme il a été indiqué dans des sections
antérieures.
Note: La résistance de 100 ohms est connectée en parallèle avec deux postes du mini
connecteur. R et la résistance de 100 ohms sont connectés aux postes d'entrée positive.
